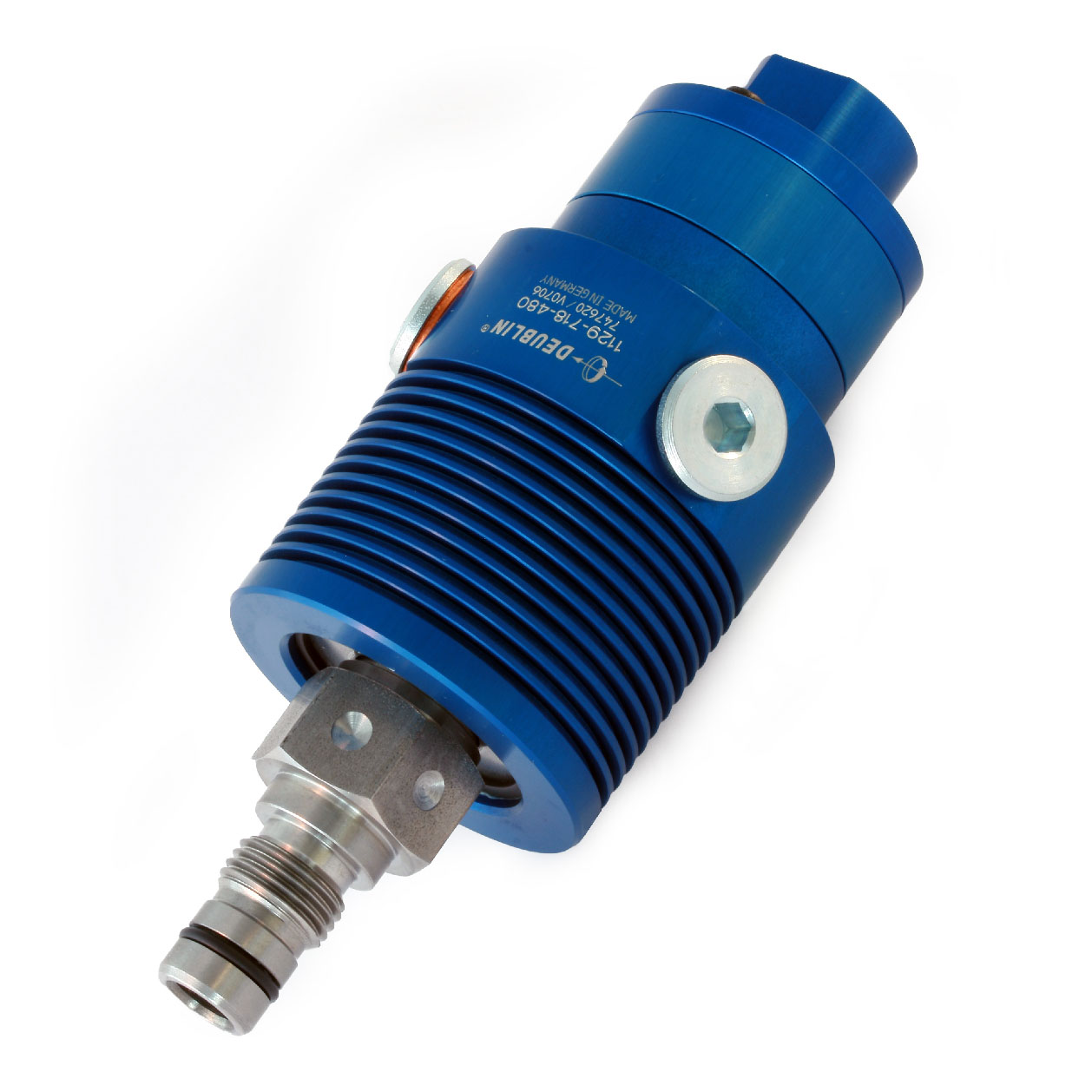

Union, Pop-Off, M16x1.5 LH, 18 mm pilot, G 3/8"
1129-718-480
- Passagem simples para fluido refrigerante de usinagem ou MQL
- A tecnologia Pop-Off ™ permite funcionamento a seco ilimitado sem pressão de fluido
- O projeto de fluxo total não possui obstruções para prender limalhas ou detritos
- Selos mecânicos balanceados feitos de carboneto de silício para uma vida útil longa, mesmo sob condições operacionais difíceis
- Carcaça em alumínio anodizado resistente a corrosão
Dimensões
A
M16x1.5 LHM16x1.5 LH
B
G 3/8"-19G 3/8"-19
C
53 mm2,087 "
D1
147 mm5,787 "
E
43 mm1,693 "
F
24,3 mm0,957 "
G
9 mm0,354 "
H
24 mm0,945 "
I
17,993 mm0,708 "
J
118 mm4,646 "
L
22 mm0,866 "
P
G 1/4"-19G 1/4"-19
X
4,7 mm0,185 "
Condições de Funcionamento
Fluido
Fluido refrigerante de usinagem, Quantidade mínima de lubrificanteFluido refrigerante de usinagem, Quantidade mínima de lubrificante
Conexão de rotor
M16x1.5 LH M16x1.5 LH
Conexão de mangueira
G 3/8"-19 G 3/8"-19
Fluido refrigerante de usinagem Max. Caudal
24,3 l/min6,4 GPM
Fluido refrigerante de usinagem Max. Pressão
140 bar2030 psi
Fluido refrigerante de usinagem Max. Temperatura
71 °C160 °F
Quantidade mínima de lubrificante Max. Caudal
608 l/min21,5 CFM
Quantidade mínima de lubrificante Max. Pressão
10 bar150 psi
Quantidade mínima de lubrificante Max. Temperatura
71 °C160 °F
Documentos e Recursos
Desenho de interface
Interface Control drawing for 1129-718-480
Manual de operação
Operating Manual for "Pop-Off" unions for machine tools
