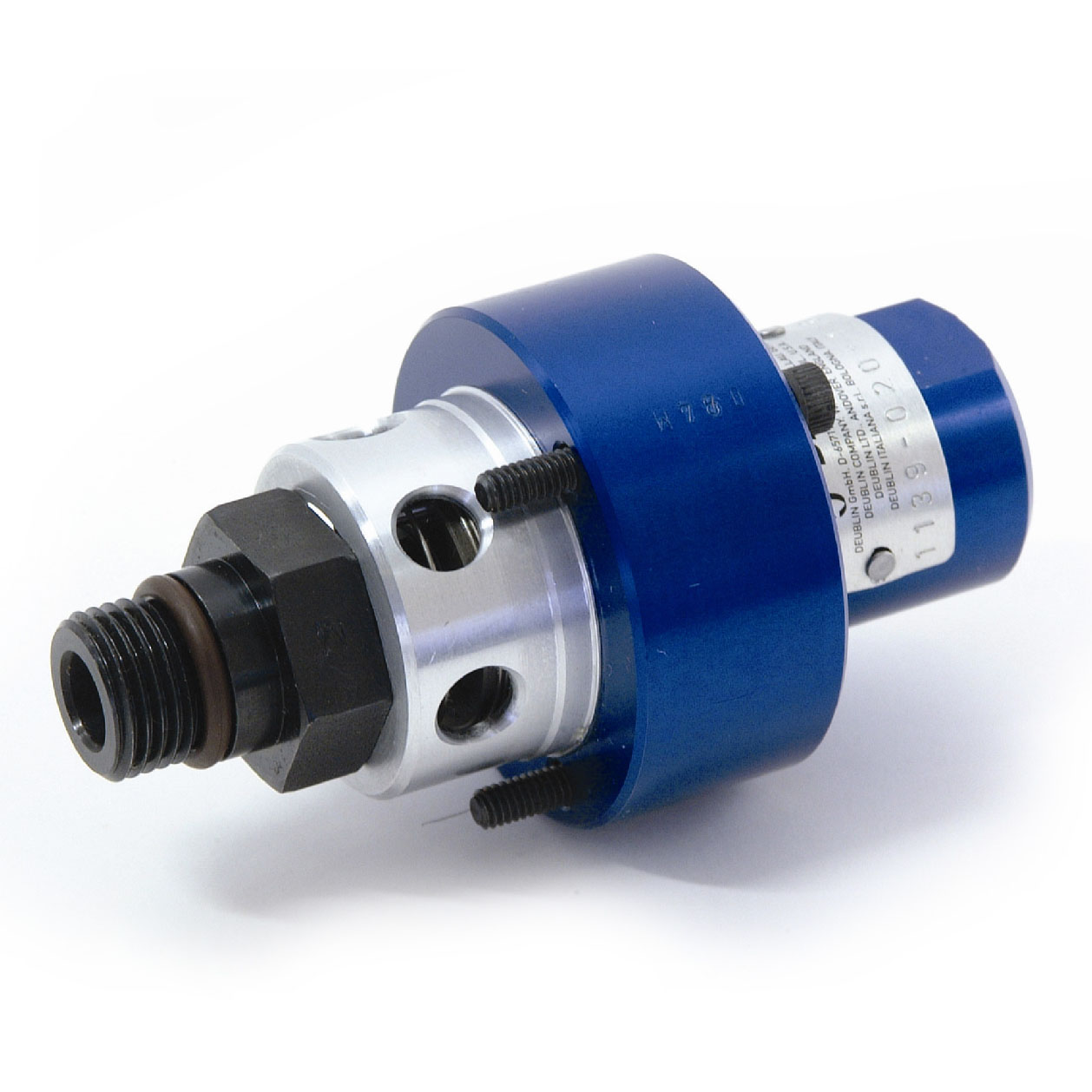

Union, Bearingless All-Media, M16x1.5 LH, 18 mm pilot, 3/8" NPT
1139-020-116
- Passagem simples para todos os fluidos
- A tecnologia patenteada All-Media opera com selo fechado para refrigerante, como um Pop-Off ™ quando não há pressão e com um espaço microscópico entre as faces (“vazamento controlado”) com ar seco comprimido
- O elemento não rotativo tem "curso" (movimento axial) de 0,7-3,0 mm, para vedação confiável mesmo com a dilatação térmica do spindle e variações na posição do drawbar
- O projeto de fluxo total não possui obstruções para prender limalhas ou detritos
- Selos mecânicos balanceados feitos de carboneto de silício para uma vida útil longa, mesmo sob condições operacionais difíceis
- Carcaça em alumínio anodizado resistente a corrosão
Dimensões
A
M16x1.5 LHM16x1.5 LH
B
3/8"-18 NPT3/8"-18 NPT
C
51 mm2,008 "
D1
196,51 mm7,737 "
E
28,6 mm1,126 "
F
16 mm0,63 "
G
8,7 mm0,343 "
H
24 mm0,945 "
I
17,993 mm0,708 "
J
81 mm3,189 "
L
24 mm0,945 "
P
Non-ThreadedNon-Threaded
X
4,7 mm0,185 "
Condições de Funcionamento
Fluido
Ar, Fluido refrigerante de usinagem, Quantidade mínima de lubrificanteAr, Fluido refrigerante de usinagem, Quantidade mínima de lubrificante
Conexão de rotor
M16x1.5 LH M16x1.5 LH
Conexão de mangueira
3/8"-18 NPT 3/8"-18 NPT
Ar Max. Caudal
608 l/min21,5 CFM
Ar Max. Pressão
10 bar150 psi
Ar Max. Temperatura
71 °C160 °F
Fluido refrigerante de usinagem Max. Caudal
28 l/min7,4 GPM
Fluido refrigerante de usinagem Max. Pressão
140 bar2030 psi
Fluido refrigerante de usinagem Max. Temperatura
71 °C160 °F
Quantidade mínima de lubrificante Max. Caudal
608 l/min21,5 CFM
Quantidade mínima de lubrificante Max. Pressão
10 bar150 psi
Quantidade mínima de lubrificante Max. Temperatura
71 °C160 °F
Documentos e Recursos
Guia de instalação
Installation Guide for Externally mounted Bearingless unions
Desenho de interface
Interface Control drawing for 1139-020-116
Manual de operação
Operating Manual for "All Media" 1139 series
