Union, Bearingless All-Media, M12x1.25 LH, 14 mm pilot
1139-035-327
- Passagem simples para todos os fluidos
- A tecnologia patenteada All-Media opera com selo fechado para refrigerante, como um Pop-Off ™ quando não há pressão e com um espaço microscópico entre as faces (“vazamento controlado”) com ar seco comprimido
- O elemento não rotativo tem "curso" (movimento axial) de 0,7-3,0 mm, para vedação confiável mesmo com a dilatação térmica do spindle e variações na posição do drawbar
- O projeto de fluxo total não possui obstruções para prender limalhas ou detritos
- Selos mecânicos balanceados feitos de carboneto de silício para uma vida útil longa, mesmo sob condições operacionais difíceis
- Carcaça em alumínio anodizado resistente a corrosão

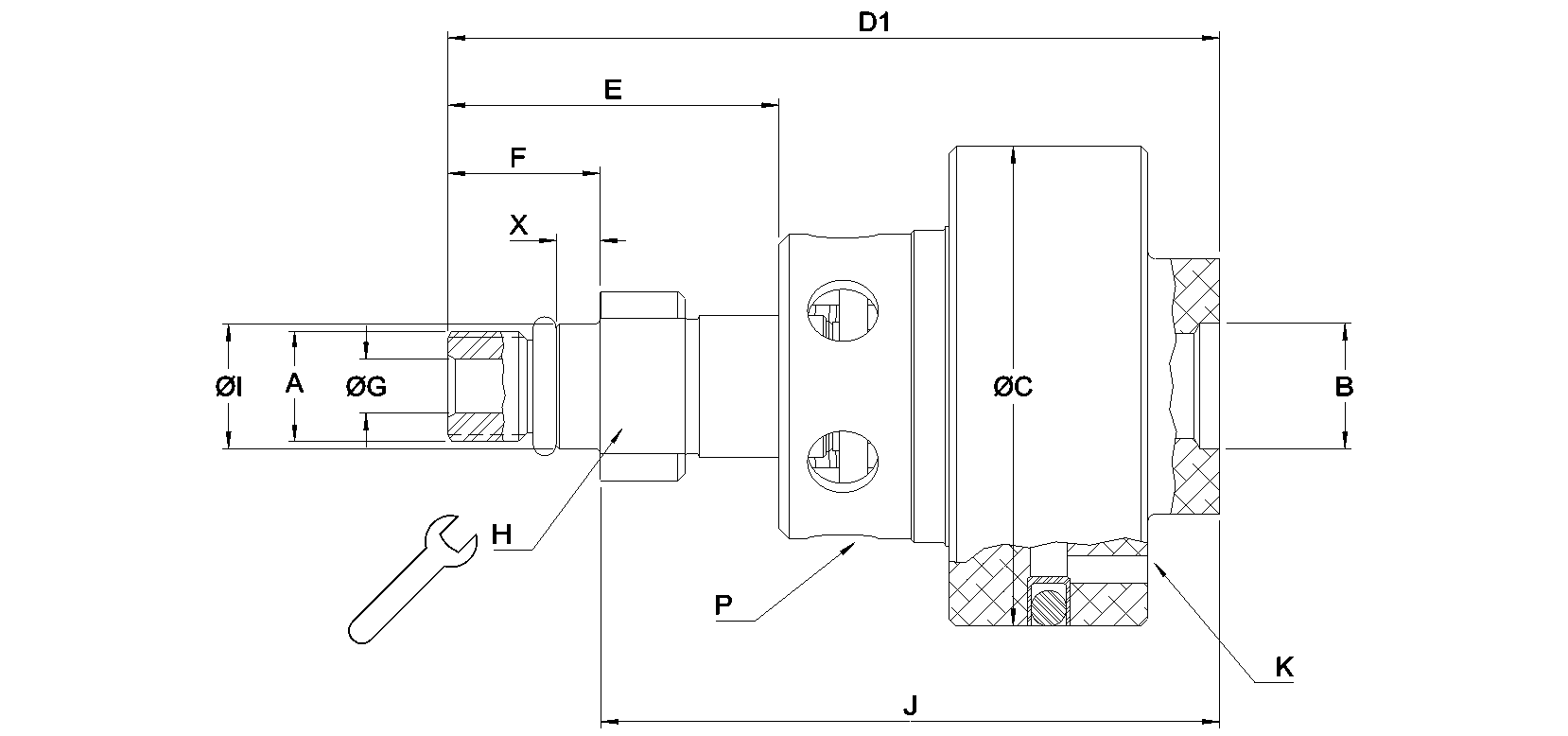

Dimensões
A
M12x1.25 LHM12x1.25 LH
B
14,05 mm0,553 "
C
54 mm2,126 "
D1
86,3 mm3,398 "
E
37,5 mm1,476 "
F
17 mm0,669 "
G
6 mm0,236 "
H
18 mm0,709 "
I
14 mm0,551 "
J
69,3 mm2,728 "
P
Non-ThreadedNon-Threaded
X
4,9 mm0,193 "
Condições de Funcionamento
Fluido
Fluido refrigerante de usinagemFluido refrigerante de usinagem
Conexão de rotor
M12x1.25 LH M12x1.25 LH
Conexão de mangueira
14.05 mm0.553 "
Fluido refrigerante de usinagem Max. Caudal
5,7 l/min1,5 GPM
Fluido refrigerante de usinagem Max. Pressão
140 bar2030 psi
Fluido refrigerante de usinagem Max. Temperatura
71 °C160 °F
