Union, Bearingless All-Media, M16x1.5 LH, 18 mm pilot, 3/8" PT
1139-044-185
- Passagem simples para todos os fluidos
- A tecnologia patenteada All-Media opera com selo fechado para refrigerante, como um Pop-Off ™ quando não há pressão e com um espaço microscópico entre as faces (“vazamento controlado”) com ar seco comprimido
- O elemento não rotativo tem "curso" (movimento axial) de 0,7-3,0 mm, para vedação confiável mesmo com a dilatação térmica do spindle e variações na posição do drawbar
- O projeto de fluxo total não possui obstruções para prender limalhas ou detritos
- Selos mecânicos balanceados feitos de carboneto de silício para uma vida útil longa, mesmo sob condições operacionais difíceis
- Carcaça em alumínio anodizado resistente a corrosão

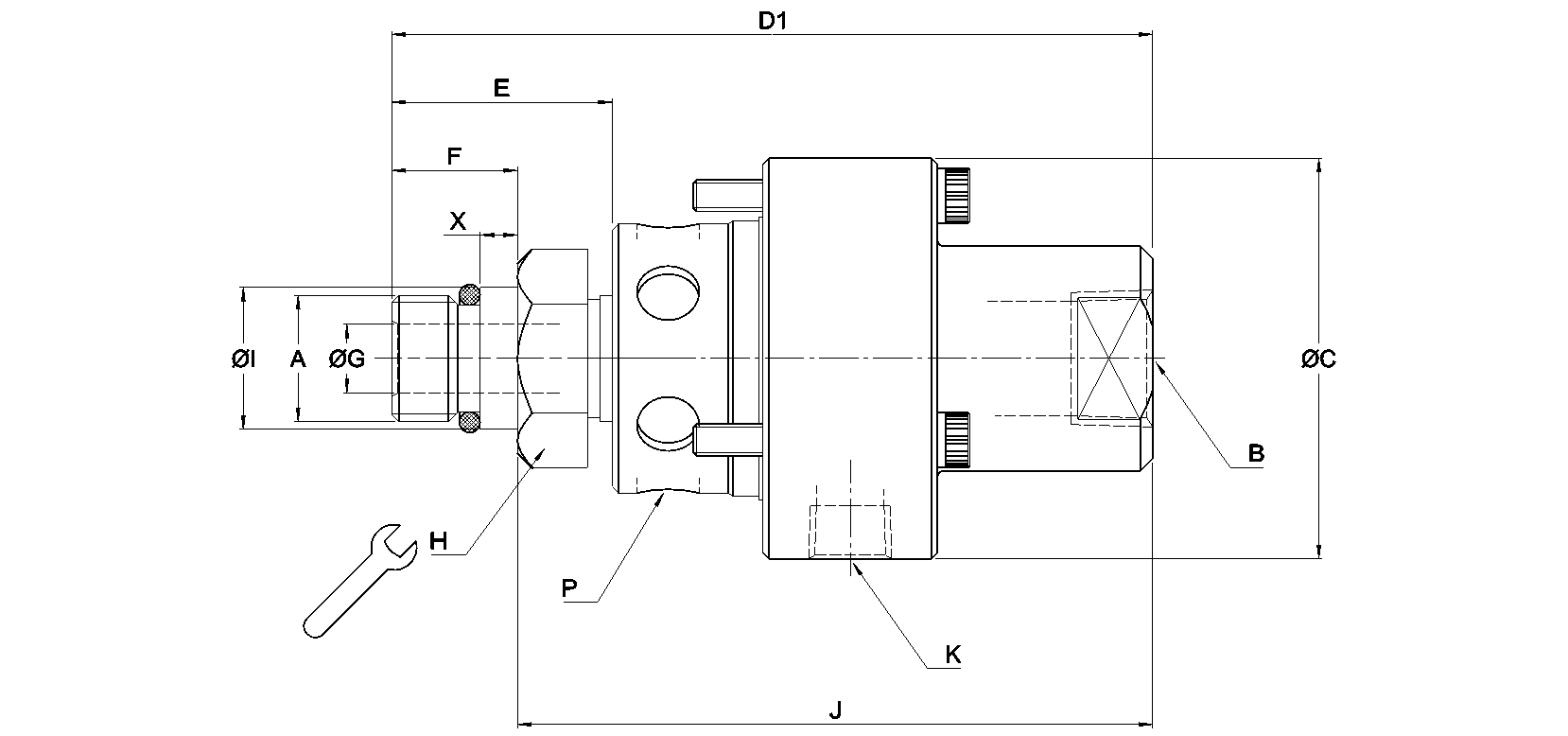

Dimensões
A
M16x1.5 LHM16x1.5 LH
B
1/8"-28 PT1/8"-28 PT
C
54 mm2,126 "
D1
115 mm4,528 "
E
59,9 mm2,358 "
F
15,9 mm0,626 "
G
8,7 mm0,343 "
H
23,8 mm0,937 "
I
17,993 mm0,708 "
J
99,1 mm3,902 "
L
25,4 mm1 "
P
Non-ThreadedNon-Threaded
X
4,8 mm0,189 "
Condições de Funcionamento
Fluido
Fluido refrigerante de usinagemFluido refrigerante de usinagem
Conexão de rotor
M16x1.5 LH M16x1.5 LH
Conexão de mangueira
1/8"-28 PT 1/8"-28 PT
Fluido refrigerante de usinagem Max. Caudal
28 l/min7,4 GPM
Fluido refrigerante de usinagem Max. Pressão
140 bar2030 psi
Fluido refrigerante de usinagem Max. Temperatura
71 °C160 °F
Documentos e Recursos
Guia de instalação
Installation Guide for Externally mounted Bearingless unions
Desenho de interface
Interface Control drawing for 1139-044-185
Manual de operação
Operating Manual for "All Media" 1139 series
