Union, Compact Brgless CoolControl, M12x1.25 LH, 13 mm pilot

1159-221-214

  • Passagem simples para todos os fluidos
  • A tecnologia patenteada AutoSense ™ muda automaticamente entre selos fechados e operação de vazamento controlada em resposta ao tipo de fluido
  • O elemento não rotativo tem "curso" (movimento axial) de até 13,5 mm, para acompanhar o movimento do drawbar, mesmo quando a união está montada no dispositivo de fixação
  • A tecnologia CoolControl™ utiliza um piloto de ar para manter as faces de selo fechadas durante os movimentos axiais do drawbar, minimizando assim o vazamento de fluido refrigerante durante os ciclos de troca de ferramentas
  • O projeto de fluxo total não possui obstruções para prender limalhas ou detritos
  • Selos mecânicos balanceados feitos de carboneto de silício para uma vida útil longa, mesmo sob condições operacionais difíceis

Dimensões

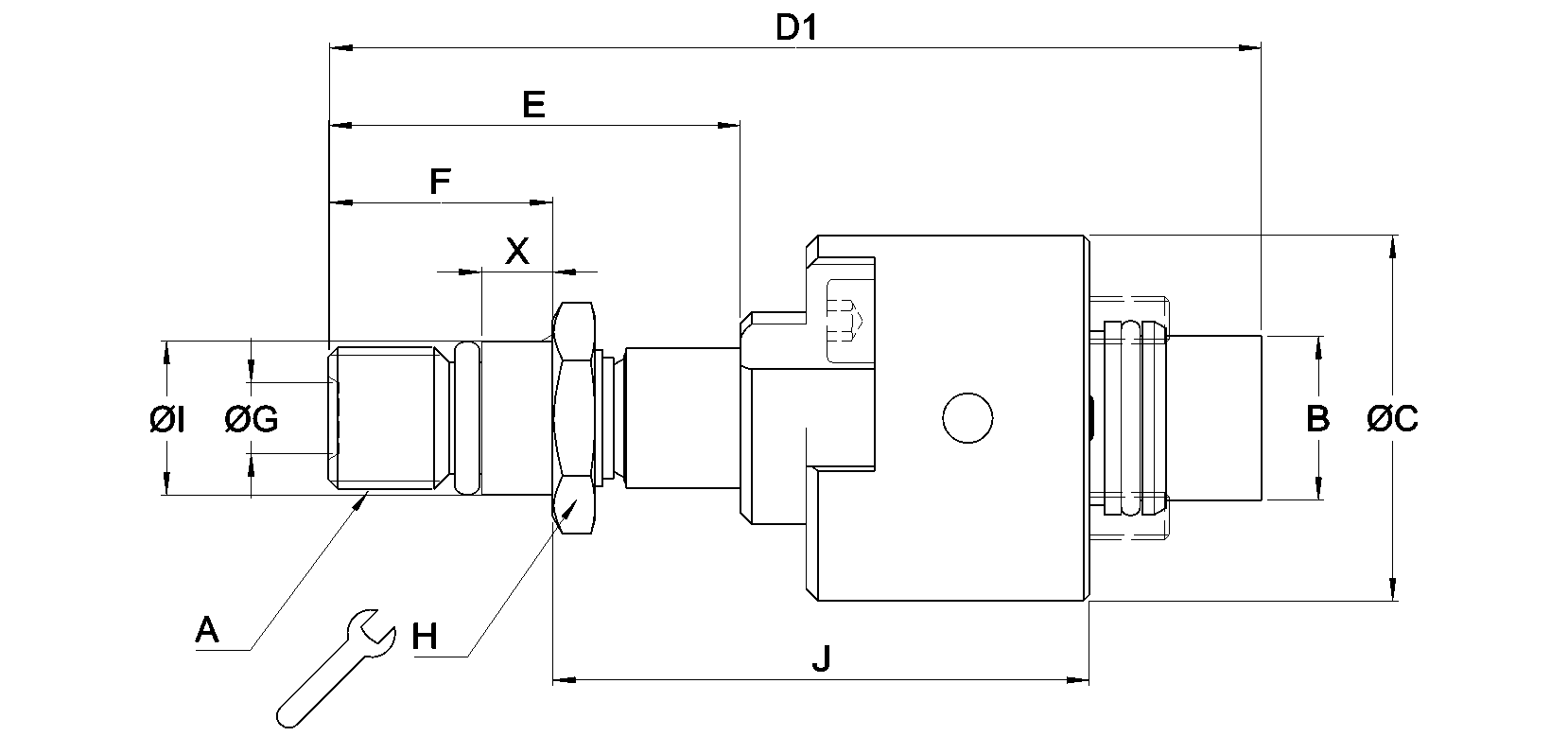

Selected dimensions for this product
A
M12x1.25 LH
B
16,368 mm
C
30,95 mm
D1
65,4 mm
E
65.4-75.1 mm
F
19 mm
G
6 mm
H
17 mm
I
12,994 mm
J
46.4-56.1 mm
P
Non-Threaded
X
6 mm

Condições de Funcionamento

Fluido
Ar, Fluido refrigerante de usinagem, Quantidade mínima de lubrificante
Conexão de rotor
M12x1.25 LH
Conexão de mangueira
16.368 mm
Ar Max. Caudal
674 l/min
Ar Max. Pressão
10 bar
Ar Max. Temperatura
71 °C
Fluido refrigerante de usinagem Max. Caudal
33 l/min
Fluido refrigerante de usinagem Max. Pressão
140 bar
Fluido refrigerante de usinagem Max. Temperatura
71 °C
Quantidade mínima de lubrificante Max. Caudal
674 l/min
Quantidade mínima de lubrificante Max. Pressão
10 bar
Quantidade mínima de lubrificante Max. Temperatura
71 °C
