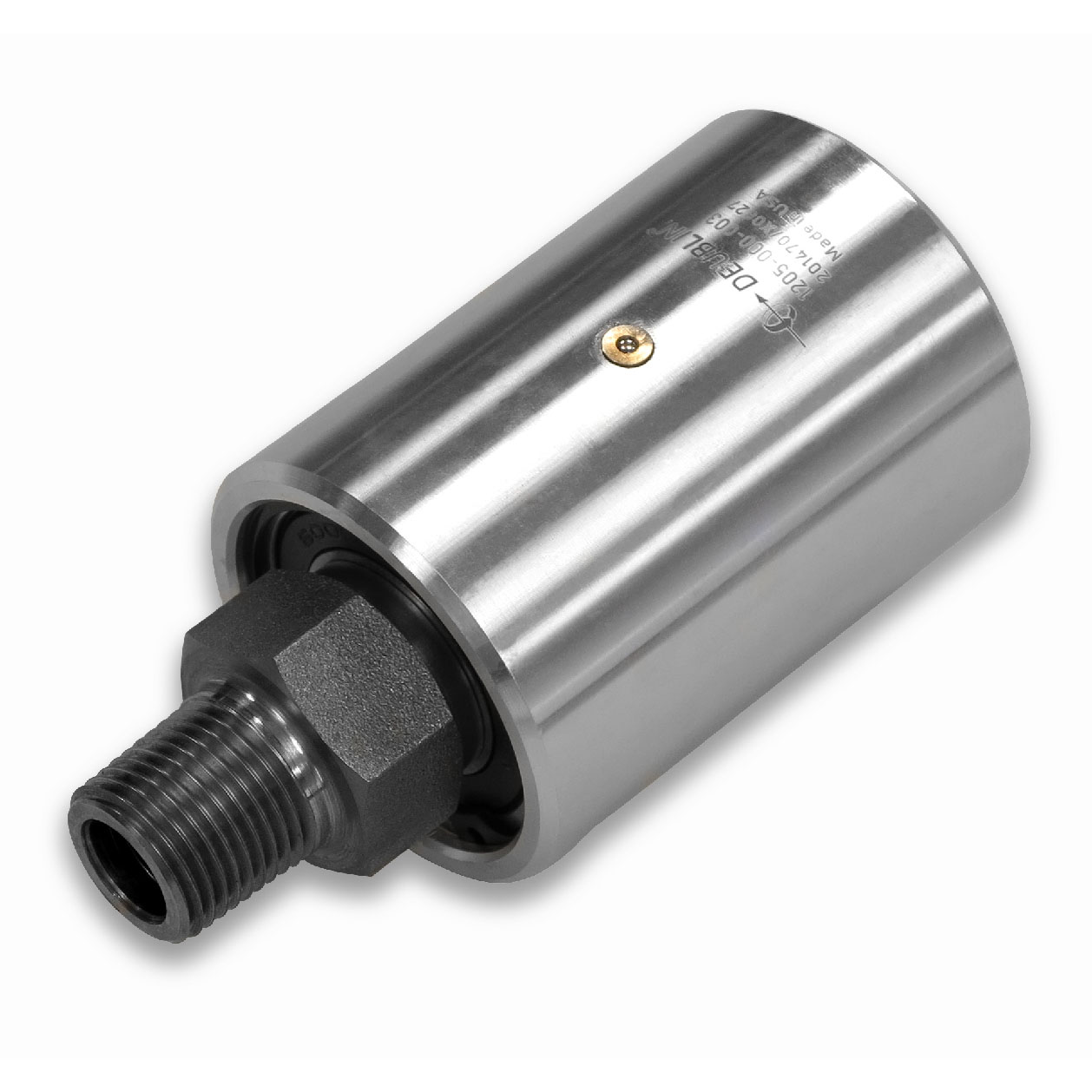

Union, 1/2" NPT RH, 1/2" NPT
1205-000-003
- Projeto de fluxo único
- União rotativa auto suportada
- Conexão radial na carcaça
- Selos mecânicos balanceados
- Combinação de selo: Grafite / Aço ferramenta endurecido ou Grafite / Carbeto de silício
- Feltro lubrificador na cavidade do selo para serviço com ar comprimido
- Oleador para relubrificação (3 a 5 gotas / mês)
- Projeto de baixo torque
- Projeto de peso aliviado
- Carcaça em alumínio e rotor em INOX ou aço carbono, dependendo do modelo
- Rolamentos de esfera lubrificados para a vida
Dimensões
A
1/2"-14 NPT RH1/2"-14 NPT RH
B
1/2"-14 NPT1/2"-14 NPT
C
56,7 mm2,232 "
D1
113,3 mm4,461 "
E
33,9 mm1,335 "
F
22,2 mm0,874 "
G
12,7 mm0,5 "
H
28,5 mm1,122 "
J
83,1 mm3,272 "
Condições de Funcionamento
Fluido
Ar, Óleo hidráulico, VácuoAr, Óleo hidráulico, Vácuo
Conexão de rotor
1/2"-14 NPT RH 1/2"-14 NPT RH
Conexão de mangueira
1/2"-14 NPT 1/2"-14 NPT
Ar Max. Caudal
4247 l/min150 CFM
Ar Max. Pressão
10 bar150 psi
Ar Max. Temperatura
121 °C250 °F
Óleo hidráulico Max. Caudal
26,9 l/min7,1 GPM
Óleo hidráulico Max. Pressão
51,7 bar750 psi
Óleo hidráulico Max. Temperatura
121 °C250 °F
Vácuo Max. Pressão
-0,95 bar-13,75 psi
Vácuo Max. Temperatura
121 °C250 °F
Documentos e Recursos
Guia de instalação
Installation Guide for Air and Hydraulic unions
Desenho de interface
Interface Control drawing for 1205-000-003
Manual de operação
Operating Manual for Air and Hydraulic unions
Guia de serviço
Service Guide for unions beginning with 1205
