Union, M22x1.5 LH, 25 mm pilot, 1/2" NPT

1205-000-208

  • Projeto de fluxo único
  • União rotativa auto suportada
  • Conexão radial na carcaça
  • Selos mecânicos balanceados
  • Combinação de selo: Grafite / Aço ferramenta endurecido ou Grafite / Carbeto de silício
  • Feltro lubrificador na cavidade do selo para serviço com ar comprimido
  • Oleador para relubrificação (3 a 5 gotas / mês)
  • Projeto de baixo torque
  • Projeto de peso aliviado
  • Carcaça em alumínio e rotor em INOX ou aço carbono, dependendo do modelo
  • Rolamentos de esfera lubrificados para a vida

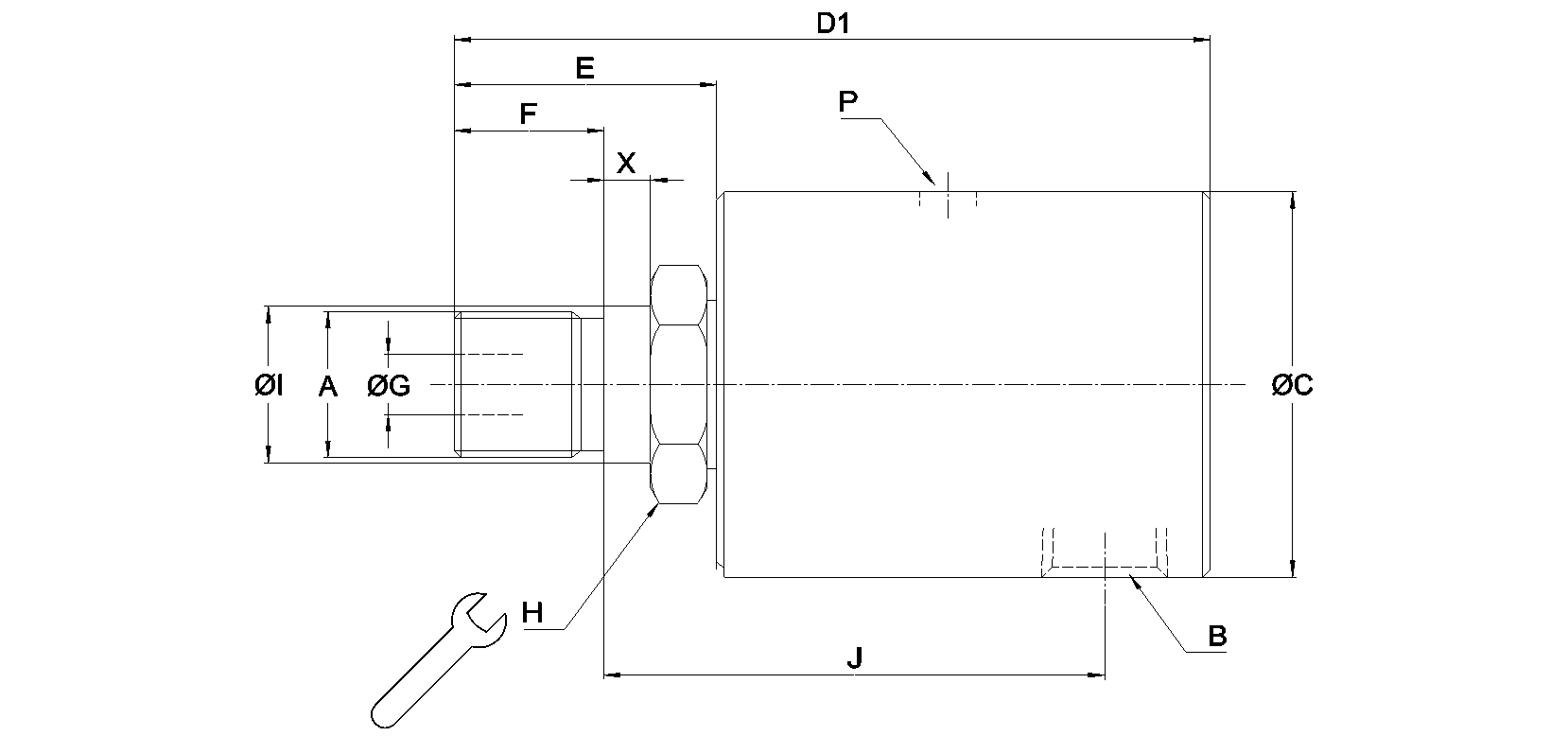

Dimensões

Selected dimensions for this product
A
M22x1.5 LH
B
1/2"-14 NPT
C
56,7 mm
D1
117,5 mm
E
38,5 mm
F
26 mm
G
12,7 mm
H
30 mm
I
24,98 mm
J
74,5 mm
X
10 mm

Condições de Funcionamento

Recommended operating limits for pressure and speed
Fluido
Ar, Óleo hidráulico, Vácuo
Conexão de rotor
M22x1.5 LH
Conexão de mangueira
1/2"-14 NPT
Ar Max. Caudal
4247 l/min
Ar Max. Pressão
10 bar
Ar Max. Temperatura
121 °C
Óleo hidráulico Max. Caudal
26,9 l/min
Óleo hidráulico Max. Pressão
51,7 bar
Óleo hidráulico Max. Temperatura
121 °C
Vácuo Max. Pressão
-0,95 bar
Vácuo Max. Temperatura
121 °C
