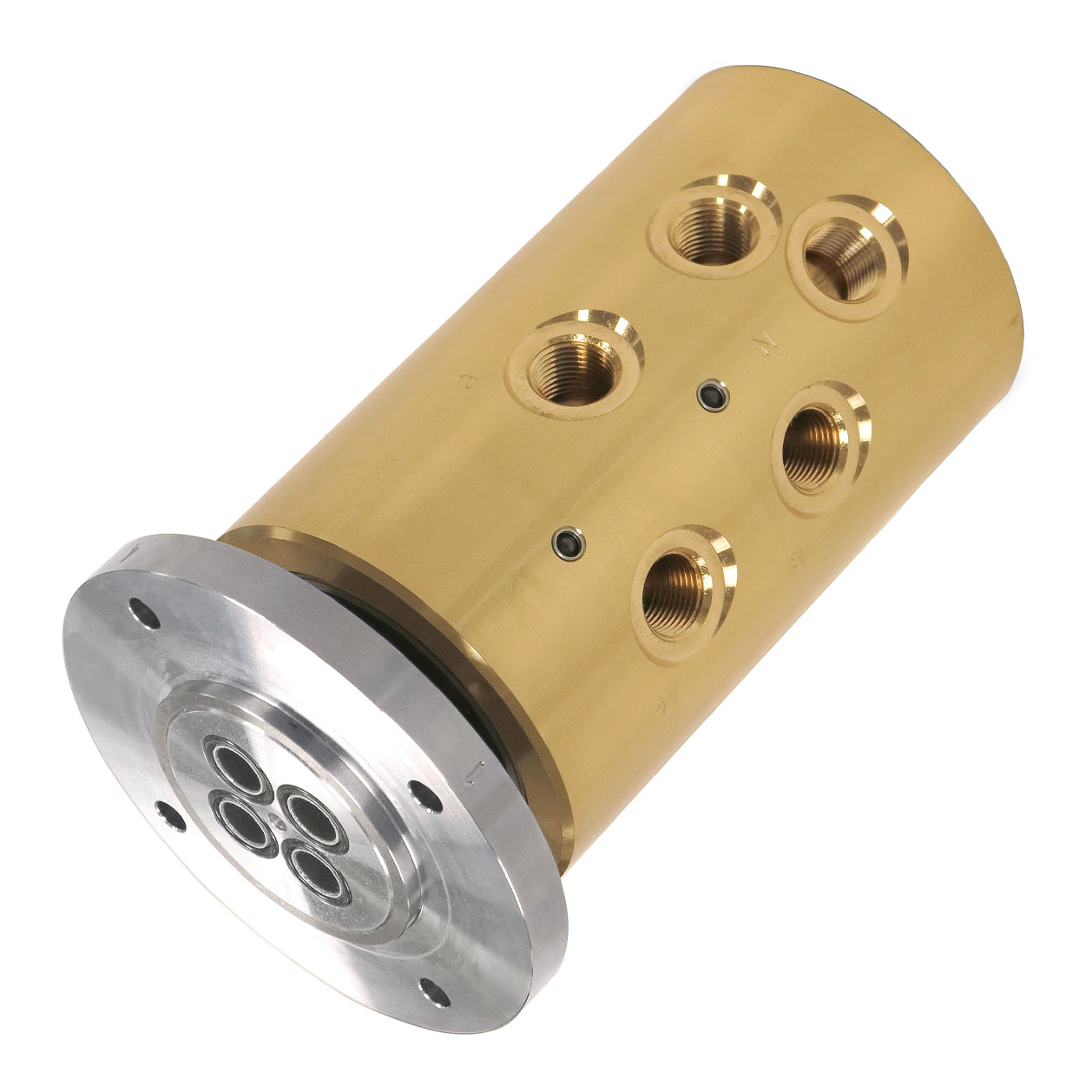

Union, MPSS, 130 mm flange, 75 mm pilot, 1/2" NPT
1479-400
- Quatro passagens independentes para aplicações como fixação e desmontagem, detecção de peças ou ferramentas e resfriamento do spindle
- O dreno entre as passagens 2 e 3 permite o uso de dois fluidos diferentes sem contaminação cruzada. Por exemplo, água nas passagens 1 e 2 e óleo hidráulico nas passagens 3 e 4
- Aço INOX e componentes em liga de bronze resistentes à corrosão
- Superfície de vedação em cromo duro e vedações elastoméricas
- Rolamentos de esferas duplos, com amplo espaçamento, absorvem grandes cargas laterais
- Modelos disponíveis de 5 passagens
Dimensões
A
130 mm5,118 "
B
1/2"-14 NPT1/2"-14 NPT
C
108 mm4,252 "
D1
202 mm7,953 "
E
29 mm1,142 "
F
4 mm0,157 "
G
13 mm0,512 "
I
75 mm2,953 "
J
79,5 mm3,13 "
K
0
O
0
P
NPT 3/8"-18NPT 3/8"-18
X
4 mm0,157 "
Condições de Funcionamento
Fluido
Ar, Óleo hidráulico, VácuoAr, Óleo hidráulico, Vácuo
Conexão de rotor
130 mm5.118 "
Conexão de mangueira
1/2"-14 NPT 1/2"-14 NPT
Ar Max. Pressão
10 bar150 psi
Ar Max. Temperatura
80 °C175 °F
Óleo hidráulico Max. Pressão
60 bar870 psi
Óleo hidráulico Max. Temperatura
80 °C175 °F
Vácuo Max. Pressão
-0,95 bar-13,75 psi
Vácuo Max. Temperatura
80 °C175 °F
