Union, DeuPlex, 108 mm flange, 19 mm pilot, 1/2" NPT

1500-194

  • Projeto de fluxo duplo "Deuplex" aplicado em ar comprimido
  • União rotativa auto suportada
  • Rotor flangeado
  • Conexão radial na carcaça
  • Projeto de baixo torque
  • Selos mecânicos balanceados
  • Combinação de selo: Grafite / Ferro fundido
  • Fluxo de fluido completo
  • Carcaça em alumínio e rotor em ferro fundido
  • Oleador para relubrificação (3 a 5 gotas / mês)

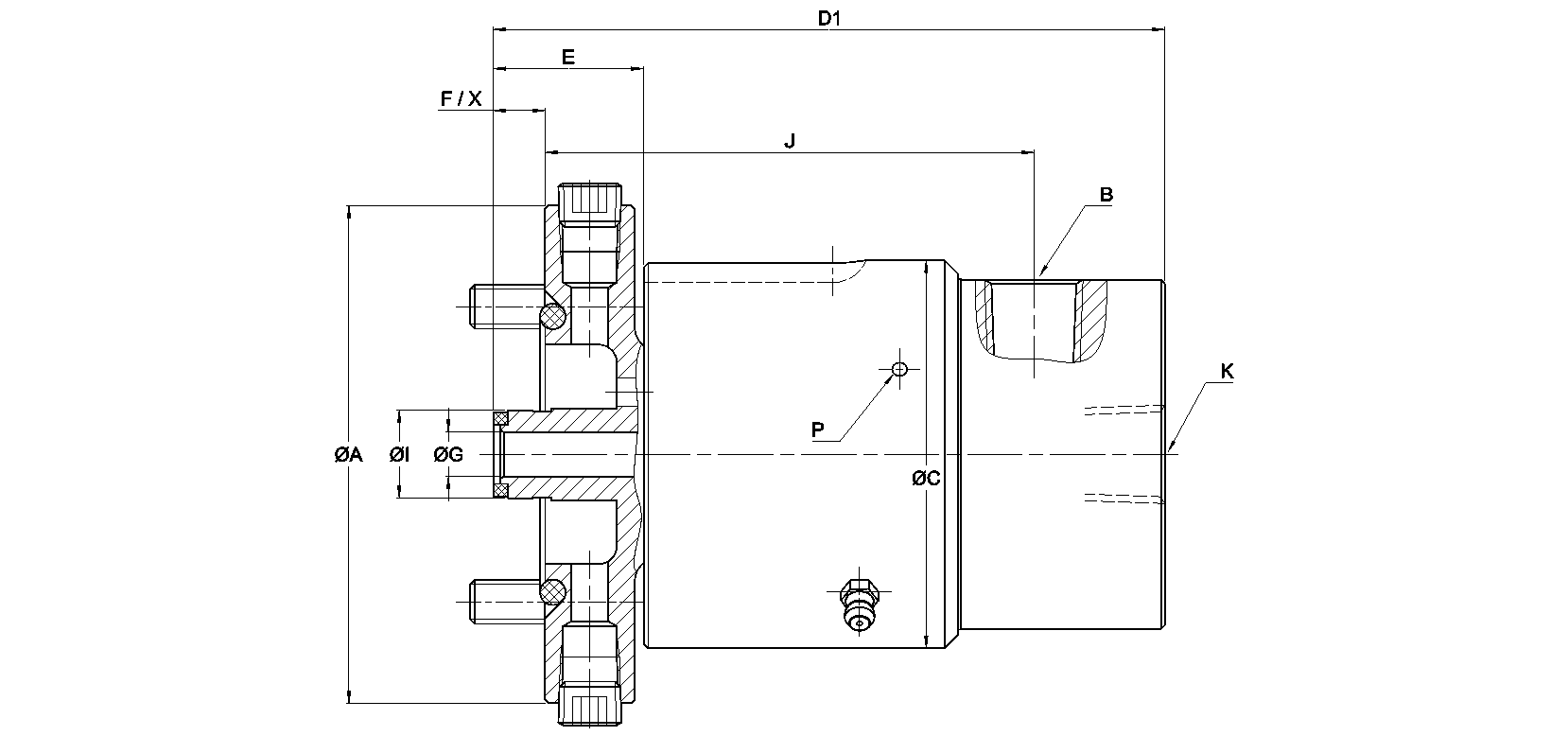

Dimensões

Selected dimensions for this product
A
107,95 mm
B
1/2"-14 NPT
C
84 mm
D1
146 mm
E
35,7 mm
F
11,2 mm
G
9,7 mm
I
19,05 mm
J
117,6 mm
K
1/2"-14 NPT
P
Non-Threaded
X
11,2 mm

Condições de Funcionamento

Consult Deublin if operating pressure and speed both are close to maximum rating
Fluido
Ar, Vácuo
Conexão de rotor
107.95 mm
Conexão de mangueira
1/2"-14 NPT
Ar Max. Pressão
10 bar
Ar Max. Temperatura
121 °C
Vácuo Max. Pressão
-0,95 bar
Vácuo Max. Temperatura
121 °C

Documentos e Recursos

Guia de instalação
Installation Guide for Multi-Channel unions with mechanical seals
Desenho de interface
Interface Control drawing for 1500-194
Manual de operação
Operating Manual for 2620, 1500, 1579 and 1590 series
Guia de serviço
Service Guide for union 1500-194.pdf
