Union, DeuPlex, 108 mm flange, 19 mm pilot, 3/8" NPT

1510-020

  • Projeto de fluxo duplo "Deuplex" aplicado em ar comprimido
  • União rotativa auto suportada
  • Rotor flangeado
  • Conexão radial na carcaça
  • Projeto de baixo torque
  • Selos mecânicos balanceados
  • Combinação de selo: Grafite / Ferro fundido
  • Fluxo de fluido completo
  • Carcaça em alumínio e rotor em ferro fundido
  • Oleador para relubrificação (3 a 5 gotas / mês)

Dimensões

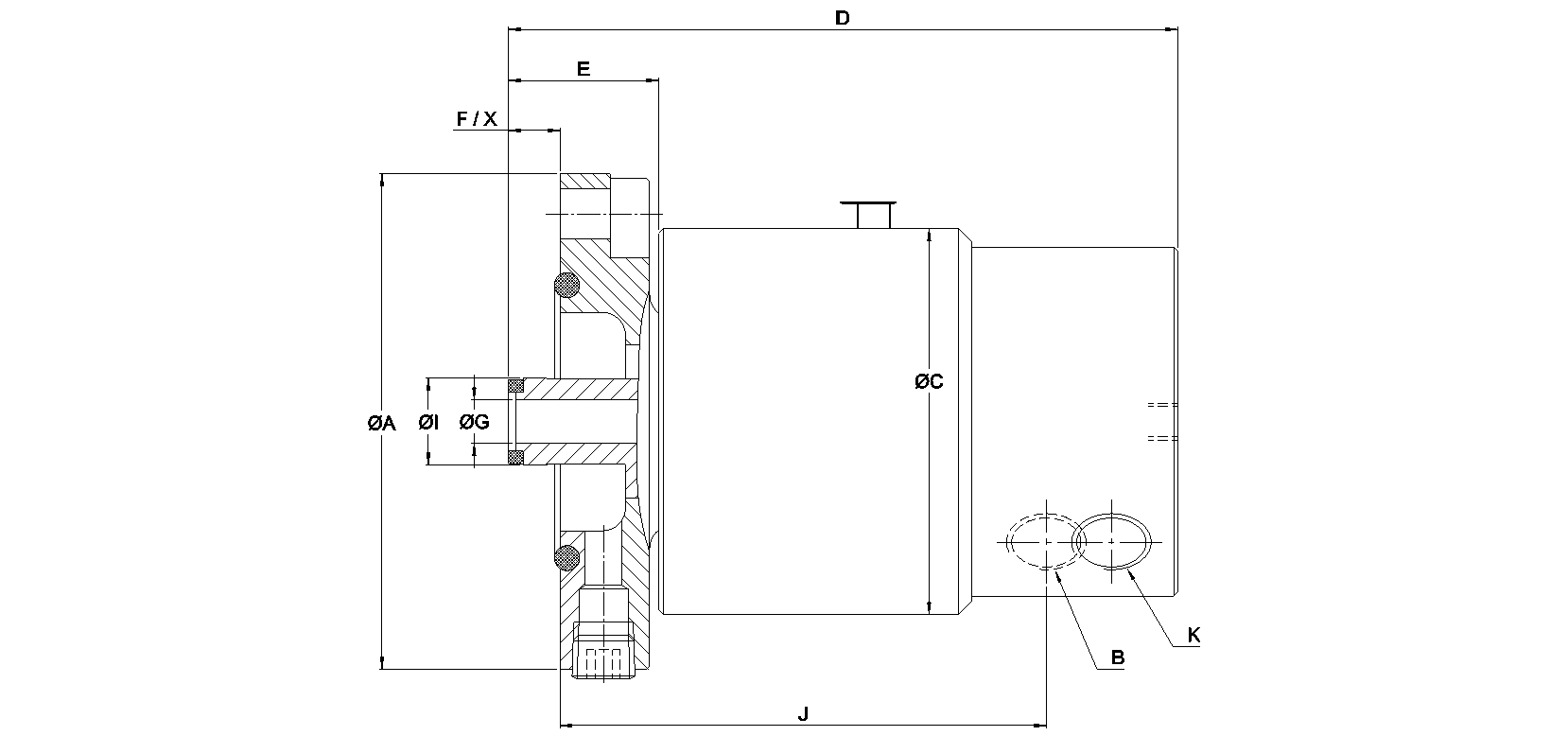

Selected dimensions for this product
A
107,95 mm
B
3/8"-18 NPT
C
84,15 mm
D1
145,745 mm
E
30,556 mm
F
11,125 mm
G
9,525 mm
I
19,05 mm
J
106,045 mm
K
3/8"-18 NPT
X
11,125 mm

Condições de Funcionamento

Consult Deublin if operating pressure and speed both are close to maximum rating
Fluido
Água
Conexão de rotor
107.95 mm
Conexão de mangueira
3/8"-18 NPT
Água Max. Pressão
10 bar
Água Max. Temperatura
93 °C

Documentos e Recursos

Guia de instalação
Installation Guide for Multi-Channel unions with mechanical seals
Desenho de interface
Interface Control drawing for 1510-020
Manual de operação
Operating Manual for 2620, 1500, 1579 and 1590 series
Guia de serviço
Rotor Rebuilding Guide for unions beginning with 1510.pdf
