SUPERSEDED by 157-000-002012
155-000-002012
- Operação em fluxo único e fluxo duplo
- União rotativa auto suportada
- Conexão radial na carcaça
- Selos mecânicos balanceados
- 3 orifícios de respiro
- Carcaça de liga de bronze forjado e rotor em INOX
- Opções especiais incluem respiros roscados, e projeto de baixo torque
- Combinação de selo: Grafite / Bronze para água; Grafite / Cerâmica para óleo térmico quente, água quente e vapor saturado; Carbeto de tungstênio / Cerâmica para condições severas como água de má qualidade
Dimensões
A
1/2"-14 NPT LH1/2"-14 NPT LH
B
1/2"-14 NPT1/2"-14 NPT
C
57,2 mm2,252 "
D1
118 mm4,646 "
D2
141,7 mm5,579 "
E
37,6 mm1,48 "
F
22 mm0,866 "
G
12,7 mm0,5 "
H
30 mm1,181 "
J
91 mm3,583 "
K
3/8"-18 NPT3/8"-18 NPT
M
18 mm0,709 "
N
40 mm1,575 "
O
NPT 3/8"-18 RHNPT 3/8"-18 RH
P
Non-ThreadedNon-Threaded
R
118 mm4,646 "
S3
ThreadedThreaded

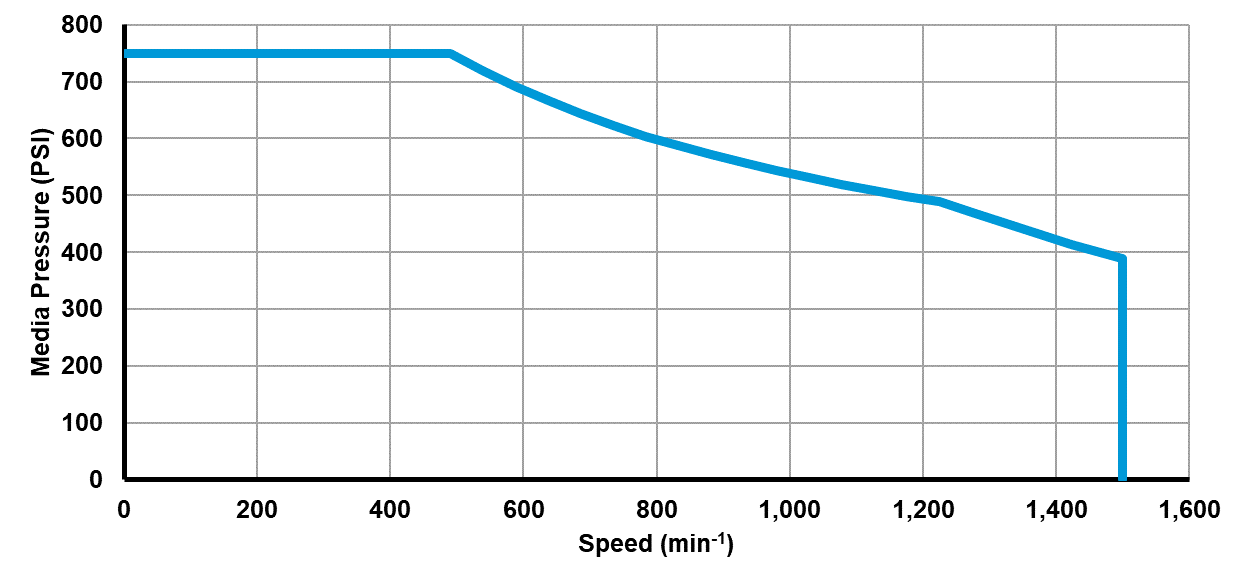

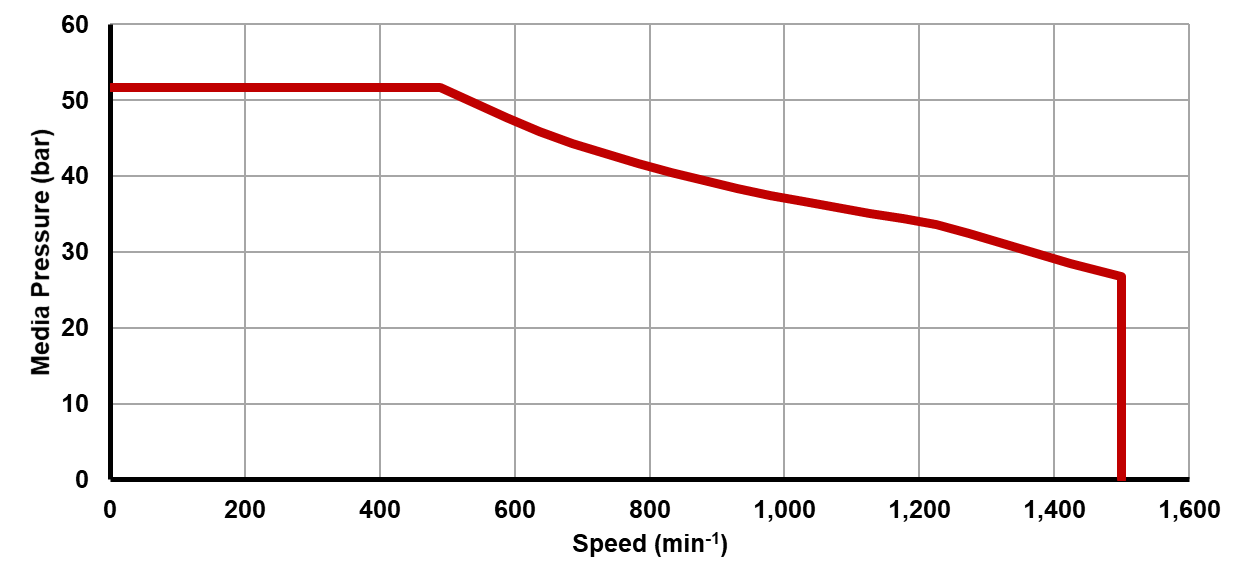

Condições de Funcionamento
Fluido
Óleo quente, Vapor, ÁguaÓleo quente, Vapor, Água
Conexão de rotor
1/2"-14 NPT LH 1/2"-14 NPT LH
Conexão de mangueira
1/2"-14 NPT 1/2"-14 NPT
Óleo quente Max. Caudal
26,9 l/min7,1 GPM
Óleo quente Max. Pressão
6,9 bar100 psi
Óleo quente Max. Temperatura
121 °C250 °F
Vapor Max. Caudal
112,2 l/min29,6 GPM
Vapor Max. Pressão
1 bar15 psi
Vapor Max. Temperatura
121 °C250 °F
Água Max. Caudal
26,9 l/min7,1 GPM
Água Max. Pressão
51,7 bar750 psi
Água Max. Temperatura
121 °C250 °F
Documentos e Recursos
Guia de instalação
Installation Guide for 54, 55, and 57 series
Desenho de interface
Interface Control drawing for 155-000-002012
Manual de operação
Operating Manual for 54, 55, and 57 series
Guia de serviço
Service Guide for unions beginning with 55 to 655
