Union, M20x1.5 RH, 22 mm pilot, 1/2" NPT
157-077-738
- Projeto de fluxo único e fluxo duplo
- União rotativa auto suportada
- Conexão radial na carcaça
- Selos mecânicos balanceados
- Face rotativa chavetada
- Fácil e rápida substituição dos componentes de vedação
- Rolamentos de esfera lubrificados para a vida
- Selo de combinação para vida útil extendida (ELS) para água de baixa qualidade
- 3 orifícios de respiro
- Carcaça de liga de bronze forjado e rotor em INOX
- Opções especiais incluem respiros roscados
Dimensões
A
M20x1.5 RHM20x1.5 RH
B
1/2"-14 NPT1/2"-14 NPT
C
57,2 mm2,252 "
D1
144 mm5,669 "
E
35,8 mm1,409 "
F
19 mm0,748 "
G
12,7 mm0,5 "
H
28,5 mm1,122 "
I
21,993 mm0,866 "
J
78,3 mm3,083 "
K
3/8"-18 NPT3/8"-18 NPT
P
NPT 1/8"-27NPT 1/8"-27
X
5,7 mm0,224 "

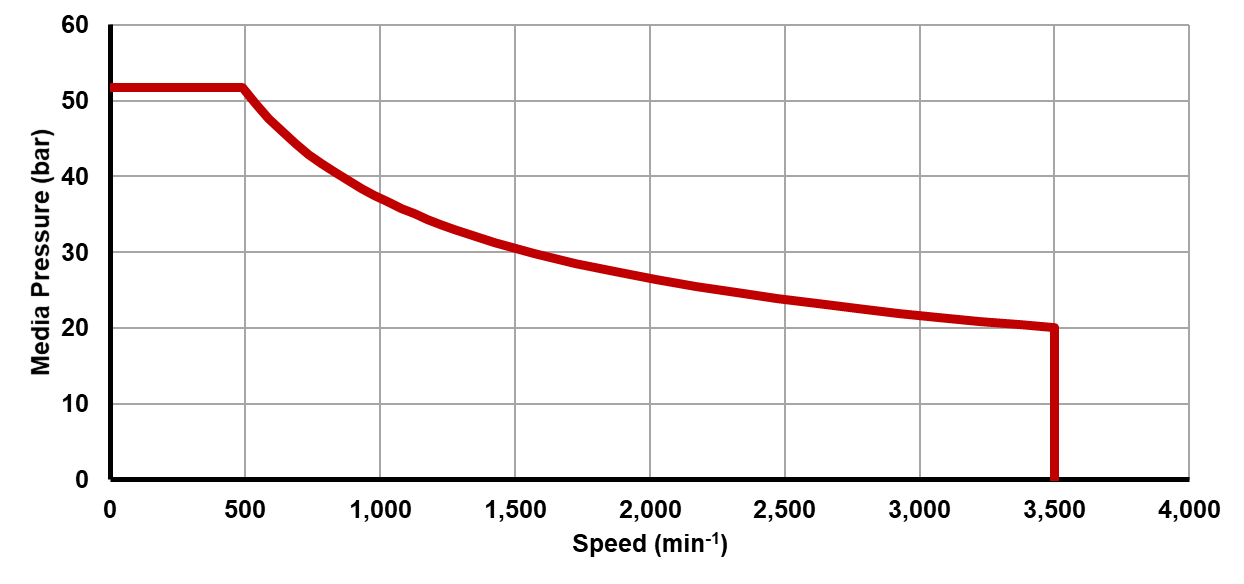

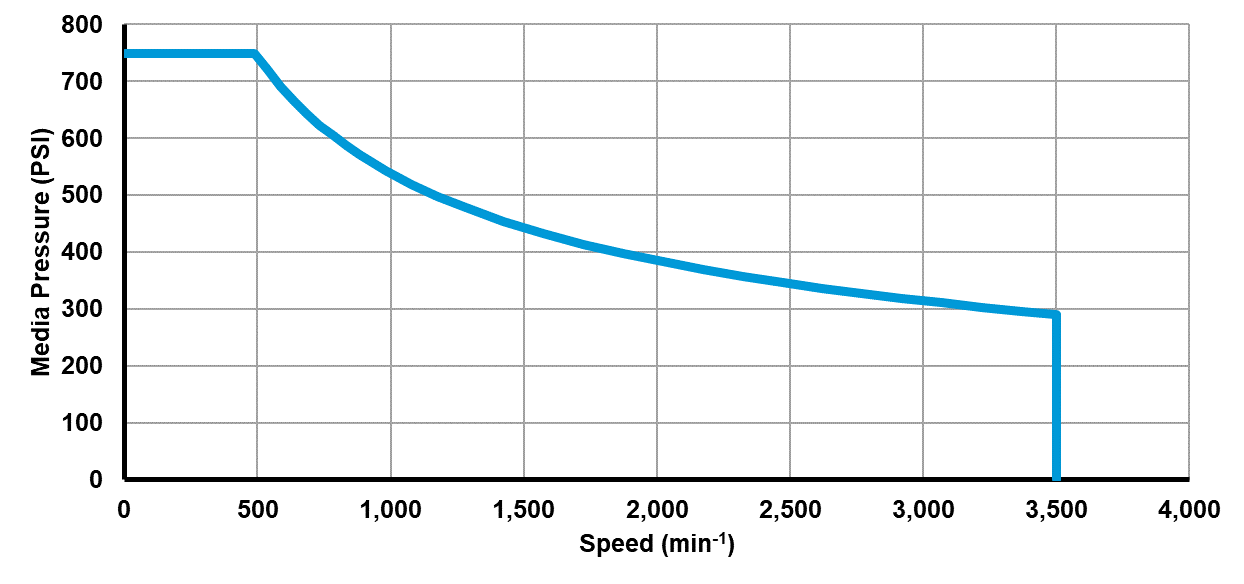

Condições de Funcionamento
Fluido
ÁguaÁgua
Conexão de rotor
M20x1.5 RH M20x1.5 RH
Conexão de mangueira
1/2"-14 NPT 1/2"-14 NPT
Água Max. Caudal
26,9 l/min7,1 GPM
Água Max. Pressão
10 bar150 psi
Água Max. Temperatura
93 °C195 °F
Documentos e Recursos
Guia de instalação
Installation Guide for 54, 55, and 57 series
Desenho de interface
Interface Control drawing for 157-077-738
Manual de operação
Operating Manual for 54, 55, and 57 series
Guia de serviço
Service Guide for unions 57-series unions
