Union, G 1/2" RH, 1/2" NPT

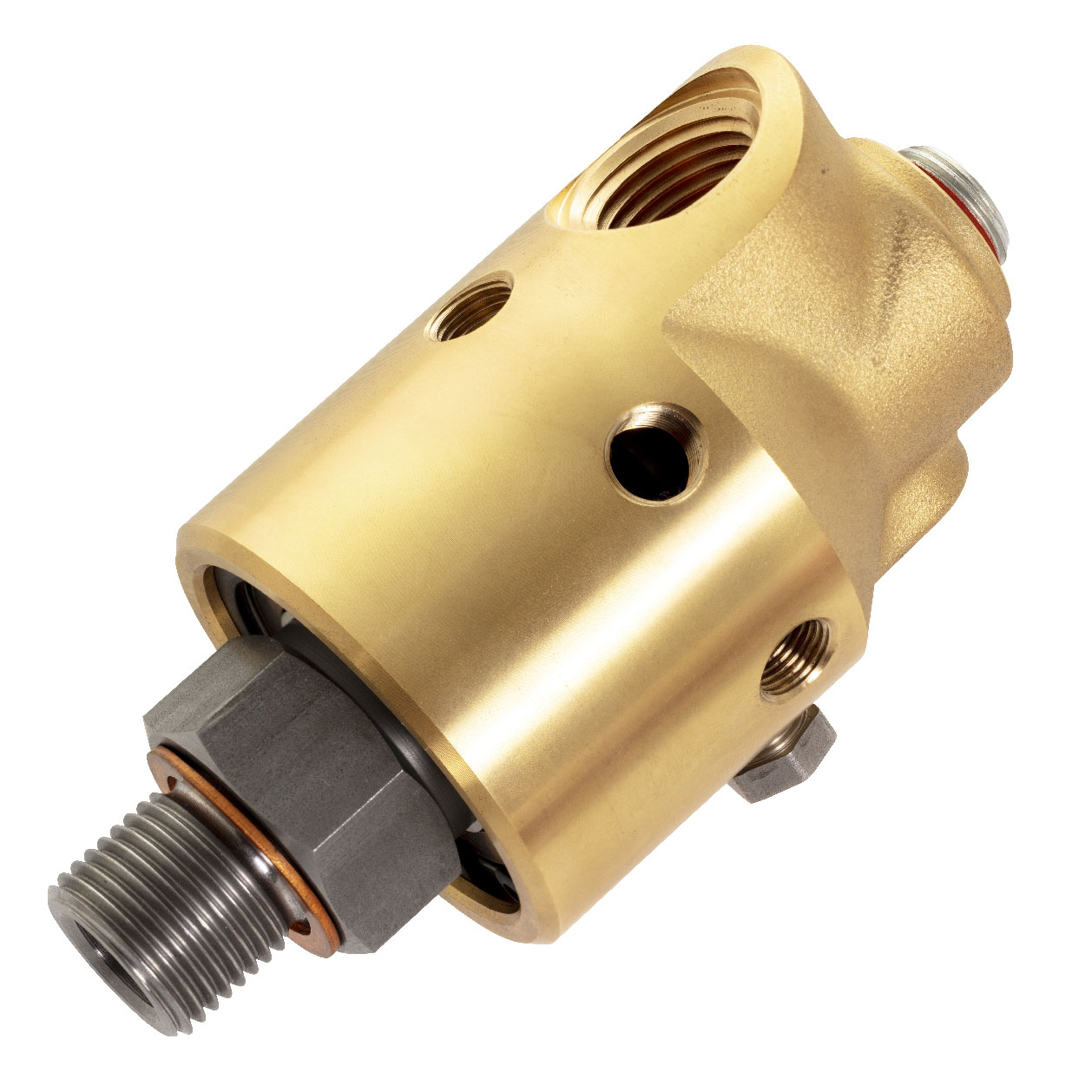

Product photo

157-097-125

  • Projeto de fluxo único e fluxo duplo
  • União rotativa auto suportada
  • Conexão radial na carcaça
  • Selos mecânicos balanceados
  • Face rotativa chavetada
  • Fácil e rápida substituição dos componentes de vedação
  • Rolamentos de esfera lubrificados para a vida
  • Selo de combinação para vida útil extendida (ELS) para água de baixa qualidade
  • 3 orifícios de respiro
  • Carcaça de liga de bronze forjado e rotor em INOX
  • Opções especiais incluem respiros roscados

Dimensões

Selected dimensions for this product
A
G 1/2"-14 RH
B
1/2"-14 NPT
C
57,2 mm
D1
122 mm
E
35 mm
F
19 mm
G
12,7 mm
H
30 mm
J
79 mm
K
3/8"-18 NPT
P
M10x1

Condições de Funcionamento

Recommended operating limits for pressure and speed
Fluido
Água
Conexão de rotor
G 1/2"-14 RH
Conexão de mangueira
1/2"-14 NPT
Água Max. Caudal
26,9 l/min
Água Max. Pressão
10 bar
Água Max. Temperatura
93 °C

Documentos e Recursos

Guia de instalação
Installation Guide for 54, 55, and 57 series
Desenho de interface
Interface Control drawing for 157-097-125
Manual de operação
Operating Manual for 54, 55, and 57 series
Guia de serviço
Service Guide for unions 57-series unions
