Union, DeuPlex, 81 mm flange/pilot, 1/2" NPT

Product photo

1590-000

  • Projeto de fluxo duplo "Deuplex" aplicado em ar comprimido ou vácuo
  • União rotativa auto suportada
  • Rotor flangeado
  • Selos mecânicos balanceados
  • Combinação de selo: Grafite / Cerâmica
  • Fluxo de fluido completo
  • Carcaça em alumínio e rotor em ferro fundido
  • Oleador para relubrificação (3 a 5 gotas / mês)

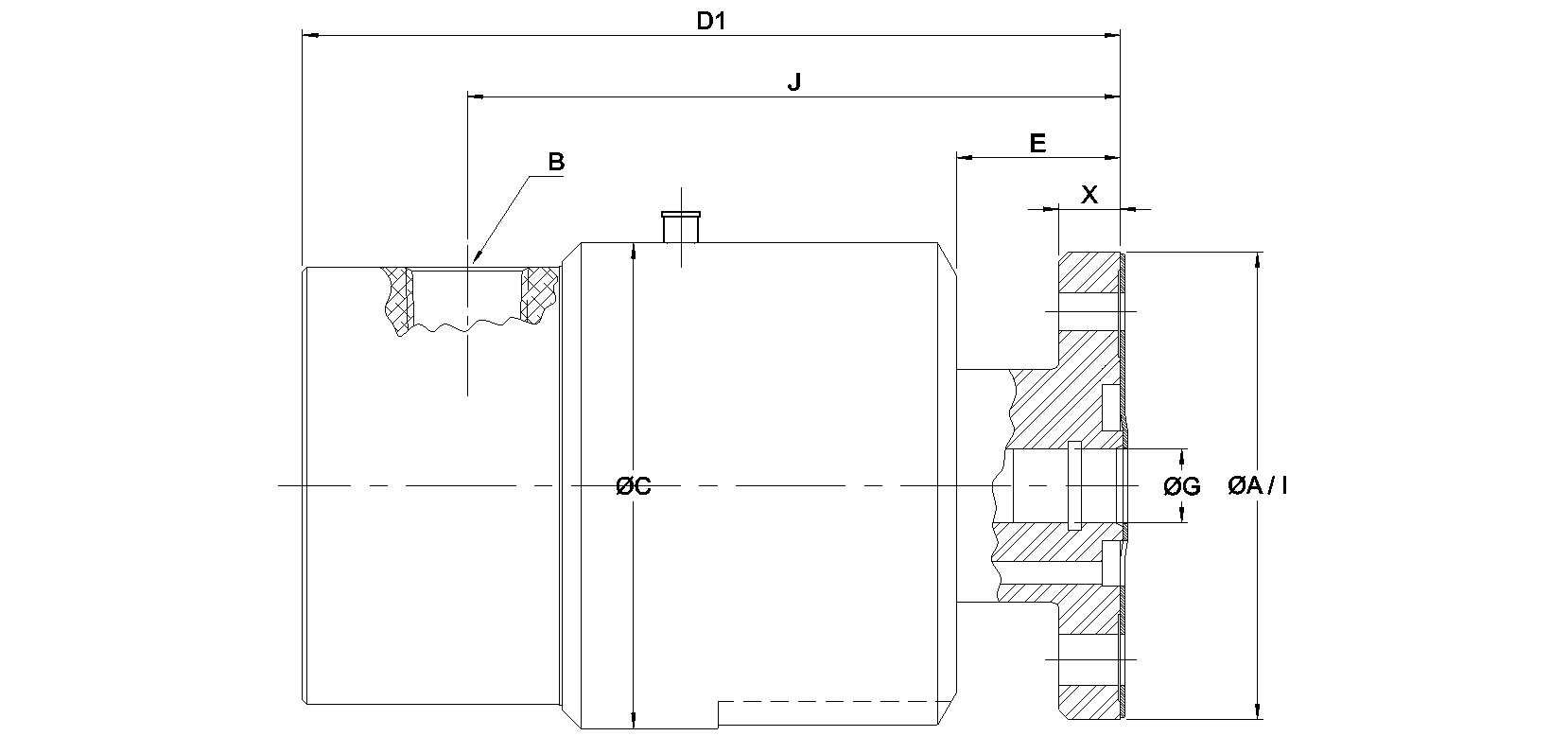

Dimensões

Selected dimensions for this product
A
81 mm
B
1/2"-14 NPT
C
84,2 mm
D1
141,8 mm
E
45,1 mm
G
12,7 mm
I
81 mm
J
28,5 mm
K
1/2"-14 NPT
X
10,7 mm

Condições de Funcionamento

Consult Deublin if operating pressure and speed both are close to maximum rating
Fluido
Ar, Vácuo
Conexão de rotor
81 mm
Conexão de mangueira
1/2"-14 NPT
Ar Max. Pressão
10 bar
Ar Max. Temperatura
121 °C
Vácuo Max. Pressão
-0,95 bar
Vácuo Max. Temperatura
121 °C

Documentos e Recursos

Guia de instalação
Installation Guide for Multi-Channel unions with mechanical seals
Desenho de interface
Interface Control drawing for 1590-000
Manual de operação
Operating Manual for 2620, 1500, 1579 and 1590 series
Guia de serviço
Service Guide for unions beginning with 1590.pdf
