Union, Low-Speed Tandem, G 1-1/2" RH, 3/4" NPT
1890-580
- Projeto de fluxo duplo para aplicações de baixa velocidade em ar comprimido, óleo hidráulico e fluido de freio
- União rotativa auto suportada
- Mancal em materiais compostos
- Furos de respiro / dreno entre as passagens
- Selos especiais
- Superfície de vedação endurecida
- Carcaça em alumínio e rotor em aço
- Modelo disponível em três passagens tandem

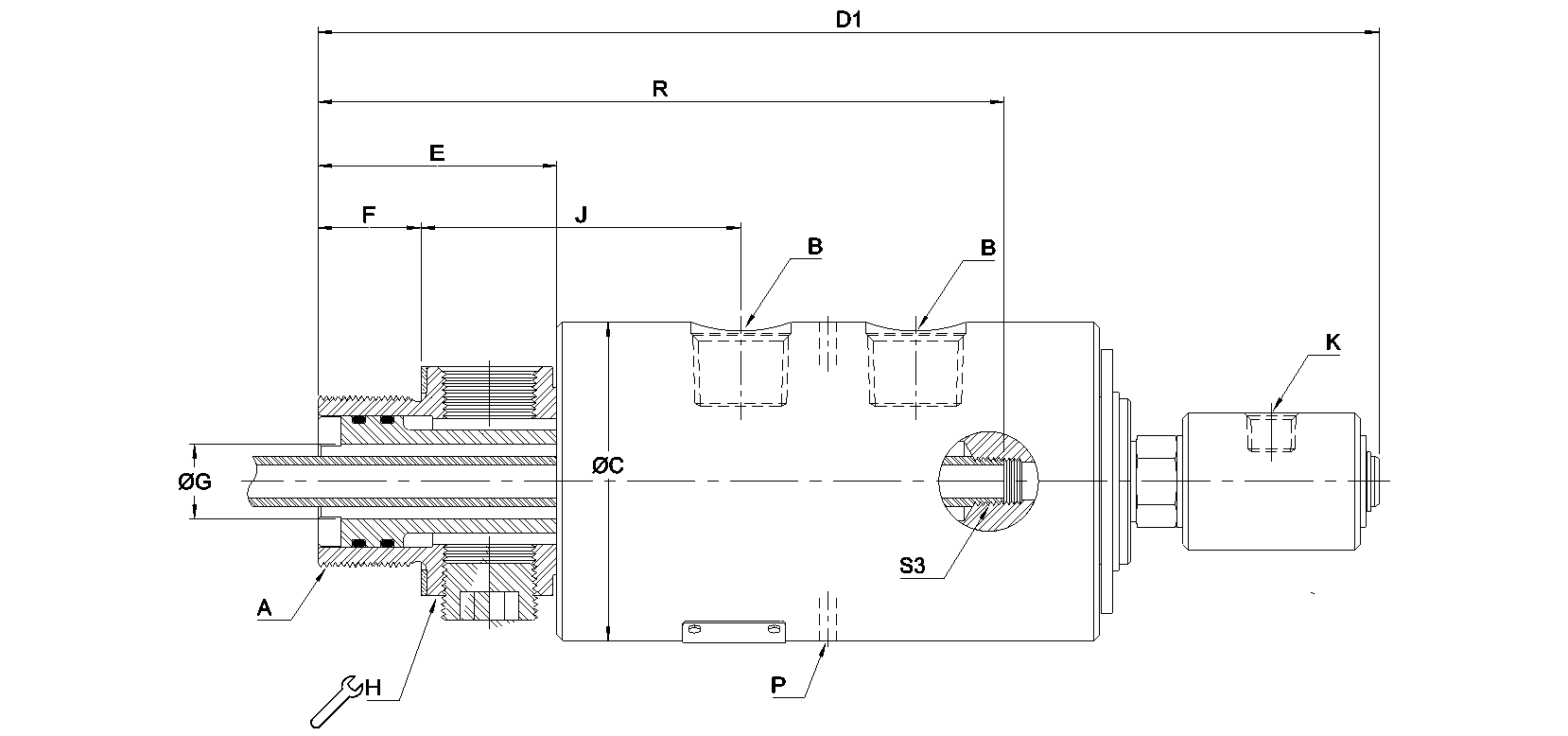

Dimensões
A
G 1-1/2"-11 RHG 1-1/2"-11 RH
B
3/4"-14 NPT3/4"-14 NPT
C
88,32 mm3,477 "
D1
281,71 mm11,091 "
E
67 mm2,638 "
F
28,57 mm1,125 "
G
20,6 mm0,811 "
H
63,5 mm2,5 "
J
88,77 mm3,495 "
K
1/4"-18 NPT1/4"-18 NPT
P
Non-ThreadedNon-Threaded
R
161,798 mm6,37 "
S3
ThreadedThreaded
Condições de Funcionamento
Fluido
Ar, Óleo hidráulicoAr, Óleo hidráulico
Conexão de rotor
G 1-1/2"-11 RH G 1-1/2"-11 RH
Conexão de mangueira
3/4"-14 NPT 3/4"-14 NPT
Ar Max. Caudal
8497 l/min300 CFM
Ar Max. Pressão
10 bar150 psi
Ar Max. Temperatura
121 °C250 °F
Óleo hidráulico Max. Caudal
204 l/min53,9 GPM
Óleo hidráulico Max. Pressão
207 bar3000 psi
Óleo hidráulico Max. Temperatura
121 °C250 °F
