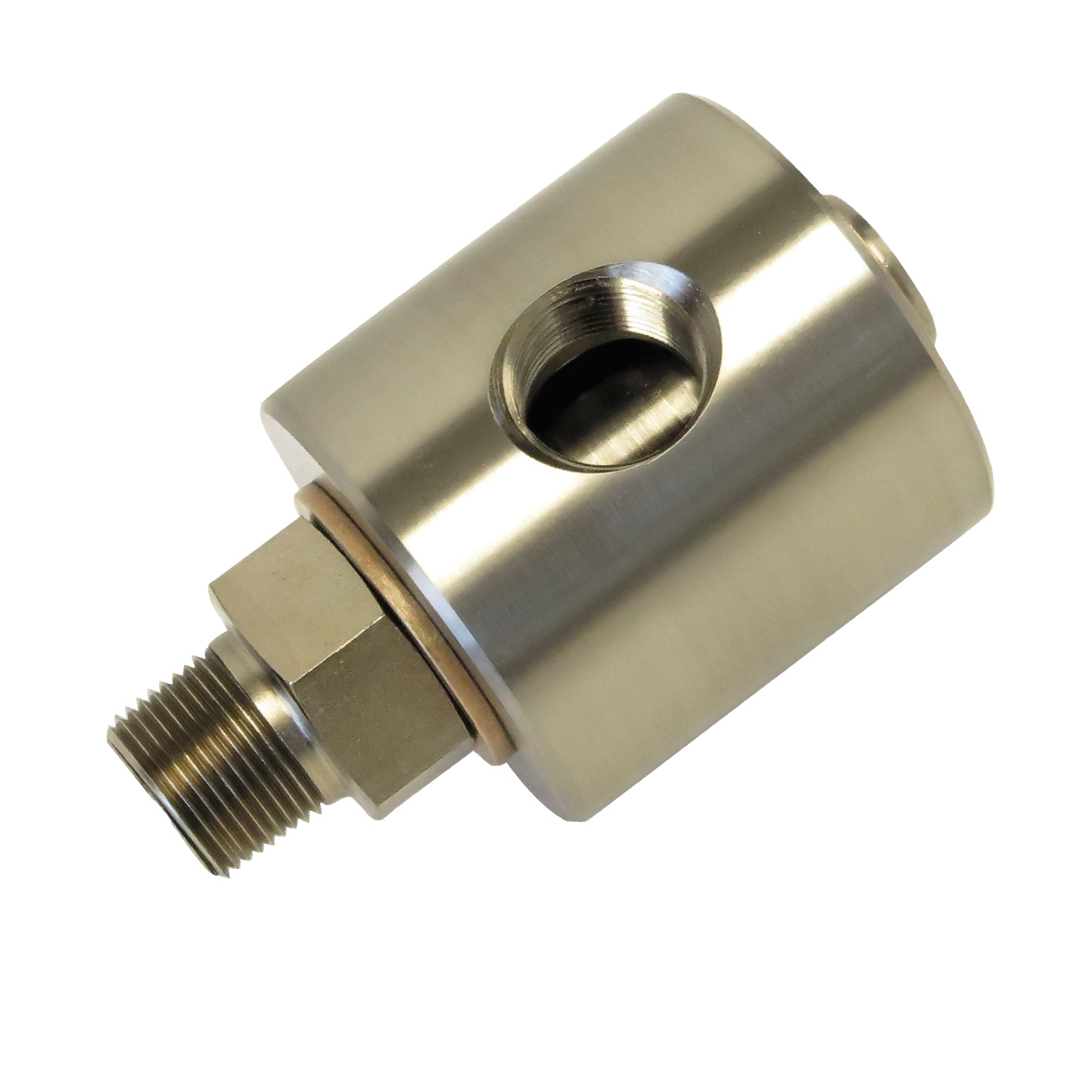

Union, Low-Speed, 3/4" NPT RH, 3/4" NPT
21-040-101
- Projeto de fluxo único e baixa velocidade para aplicações em ar comprimido, óleo hidráulico e fluido de freio
- União rotativa auto suportada
- Carcaça em alumínio e rotor em aço niquelado
- Mancais especiais
Dimensões
A
3/4"-14 NPT RH3/4"-14 NPT RH
B
3/4"-14 NPT3/4"-14 NPT
C
70 mm2,756 "
D1
119 mm4,685 "
E
41,7 mm1,642 "
F
22 mm0,866 "
G
16 mm0,63 "
H
36 mm1,417 "
J
66,4 mm2,614 "
Condições de Funcionamento
Fluido
Ar, Óleo hidráulico, VácuoAr, Óleo hidráulico, Vácuo
Conexão de rotor
3/4"-14 NPT RH 3/4"-14 NPT RH
Conexão de mangueira
3/4"-14 NPT 3/4"-14 NPT
Ar Max. Caudal
4247 l/min150 CFM
Ar Max. Pressão
10 bar150 psi
Ar Max. Temperatura
121 °C250 °F
Óleo hidráulico Max. Pressão
207 bar3000 psi
Óleo hidráulico Max. Temperatura
121 °C250 °F
Vácuo Max. Pressão
-0,95 bar-13,75 psi
Vácuo Max. Temperatura
121 °C250 °F
Documentos e Recursos
Guia de instalação
Installation Guide for 17, 21, and 2117 series
Desenho de interface
Interface Control drawing for 21-040-101
Manual de operação
Operating Manual for Soft-Seal Air & Hydraulic unions
Guia de serviço
Service Guide for unions beginning with 17, 21, and 2117
