Union, Low-Speed, 1" UNS RH, 1/2" NPT

2117-001-103

  • Projeto de passagem dupla em tandem para aplicações de baixa velocidade em ar comprimido, óleo hidráulico ou fluido de freio
  • União rotativa auto suportada
  • Sem vazamento entre canais
  • Carcaça em alumínio e rotor em aço niquelado
  • Mancais especiais

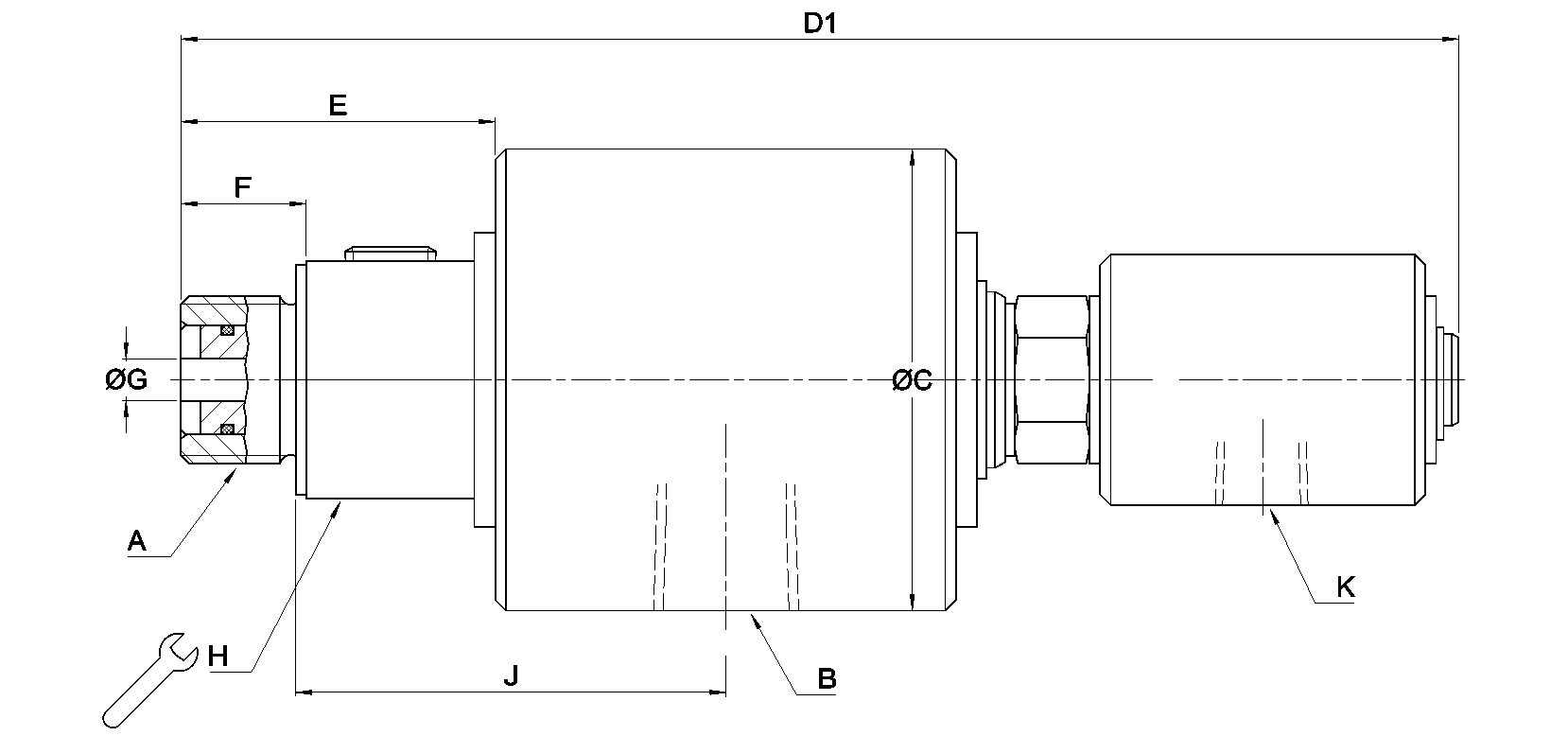

Dimensões

Selected dimensions for this product
A
1"-14 UNS RH
B
1/2"-14 NPT
C
70 mm
D1
193,8 mm
E
47,7 mm
F
19 mm
G
6,4 mm
H
36 mm
J
65 mm
K
1/4"-18 NPT

Condições de Funcionamento

Consult Deublin if operating pressure and speed both are close to maximum rating
Fluido
Ar, Óleo hidráulico, Vácuo
Conexão de rotor
1"-14 UNS RH
Conexão de mangueira
1/2"-14 NPT
Ar Max. Caudal
4247 l/min
Ar Max. Pressão
10 bar
Ar Max. Temperatura
121 °C
Óleo hidráulico Max. Pressão
207 bar
Óleo hidráulico Max. Temperatura
121 °C
Vácuo Max. Pressão
-0,95 bar
Vácuo Max. Temperatura
121 °C
