Union, CCM duoflow, fits 46 mm bore, G 1/2"

2420-004-144448

  • Projeto de fluxo único e fluxo duplo
  • Montado dentro do eixo
  • União rotativa auto suportada
  • Carcaça flangeada ou montada com disco de retenção
  • Selos mecânicos balanceados
  • Combinação de selo: Carbeto de silício / Carbeto de silício
  • Carcaça e cotovelo em liga de bronze
  • Rotor e tubulação em aço INOX
  • Mancal engenheirado
  • Fluxo de fluido completo
  • Facilmente reparável em campo

Dimensões

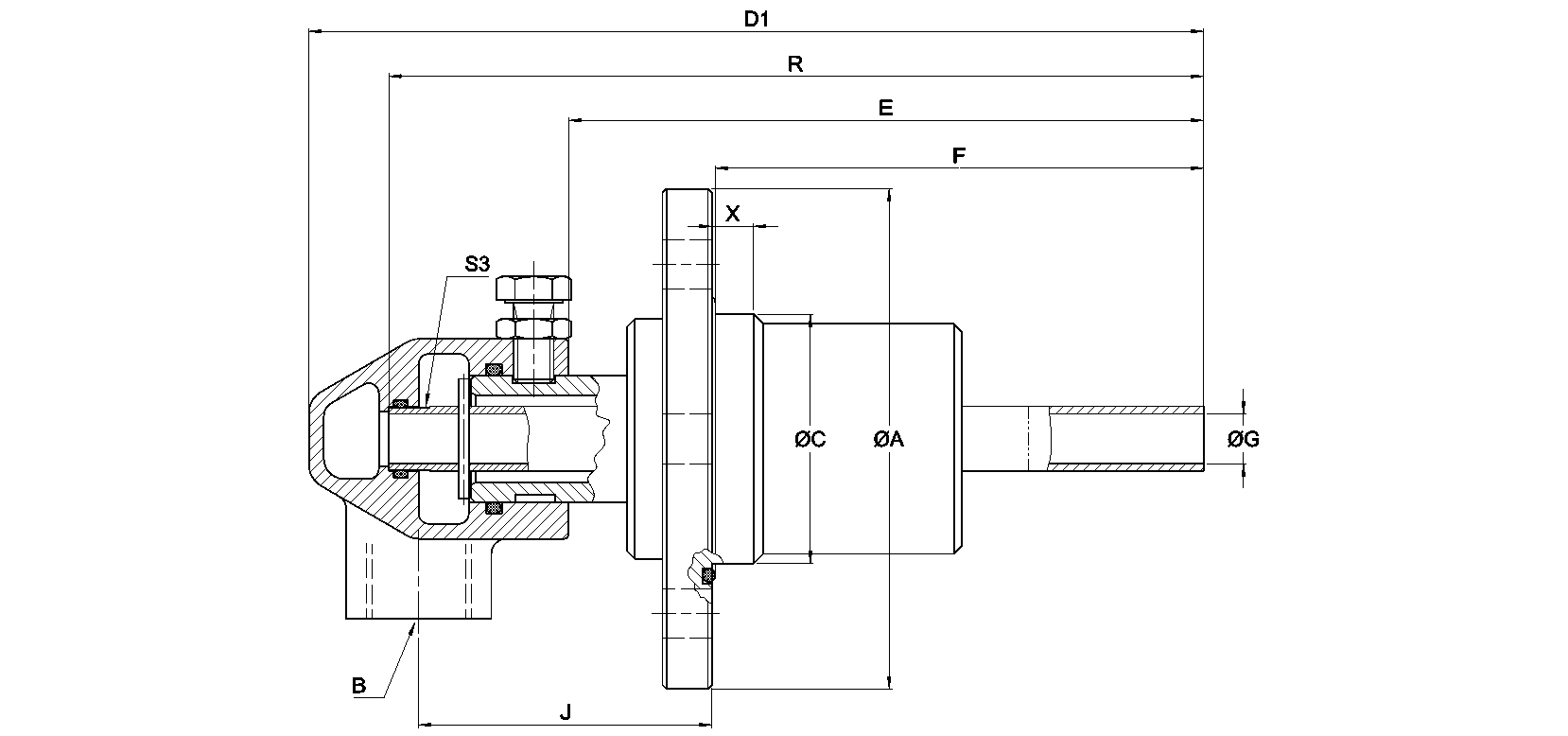

Selected dimensions for this product
A
77 mm
B
G 1/2"-14
C
46 mm
D1
420,5 mm
E
368,73 mm
F
349,5 mm
G
10 mm
I
46 mm
J
49 mm
K
G 1/2"-14
R
404,5 mm
S3
Rotating
X
8 mm

Condições de Funcionamento

Consult Deublin if operating pressure and speed both are close to maximum rating
Fluido
Água
Conexão de rotor
77 mm
Conexão de mangueira
G 1/2"-14
Água Max. Pressão
10 bar
Água Max. Temperatura
121 °C

Documentos e Recursos

Guia de instalação
Installation Guide for 2400-series CCM unions
Manual de operação
Operating Manual for 2400-series CCM unions
Guia de serviço
Service Guide for 2400-series unions
