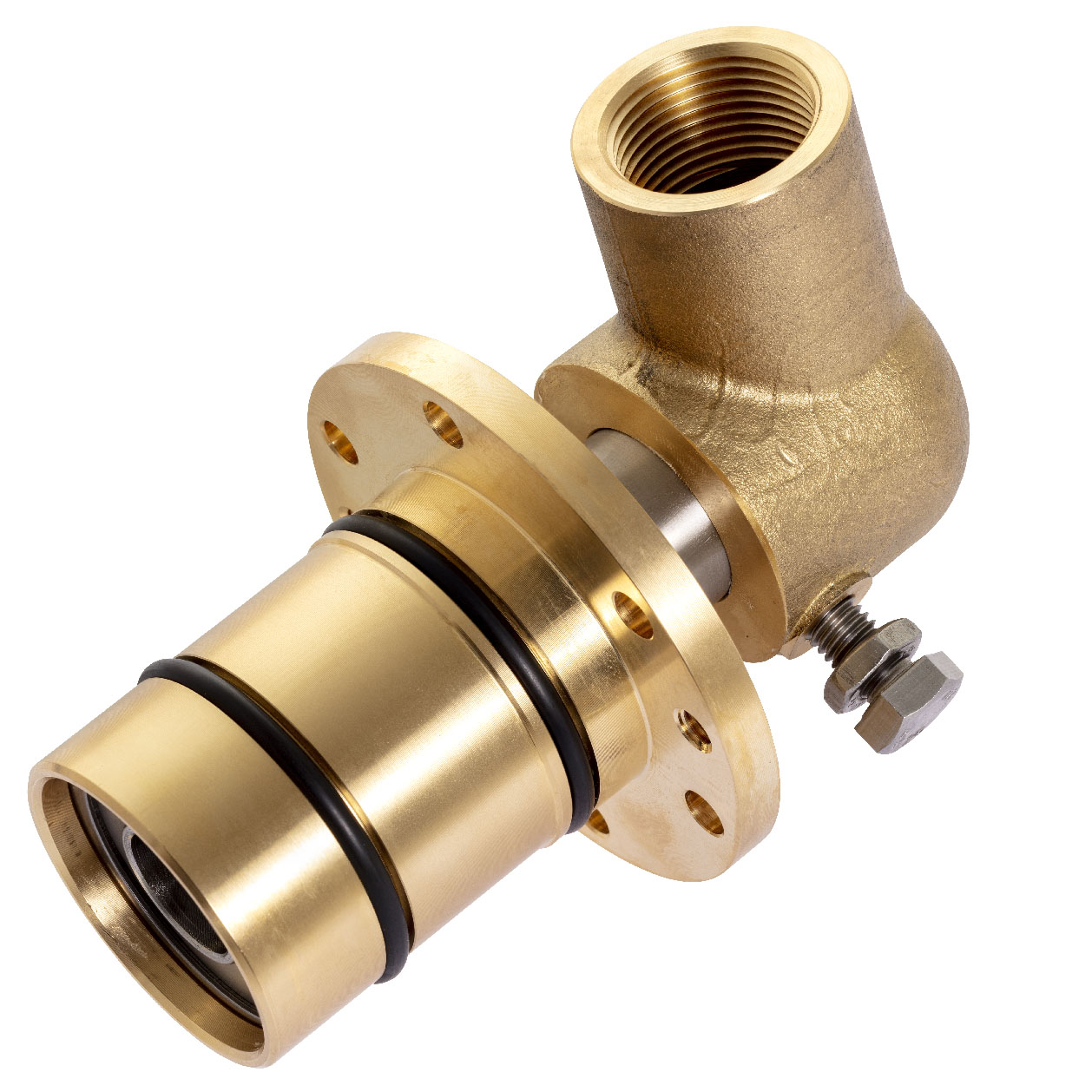

Union, CCM, fits 46 mm bore, G 3/4"

Product photo

2420-005-139

  • Projeto de fluxo único e fluxo duplo
  • Montado dentro do eixo
  • União rotativa auto suportada
  • Carcaça flangeada ou montada com disco de retenção
  • Selos mecânicos balanceados
  • Combinação de selo: Carbeto de silício / Carbeto de silício
  • Carcaça e cotovelo em liga de bronze
  • Rotor e tubulação em aço INOX
  • Mancal engenheirado
  • Fluxo de fluido completo
  • Facilmente reparável em campo

Dimensões

Selected dimensions for this product
A
77 mm
B
G 3/4"-14
C
77 mm
D1
122 mm
F
59 mm
G
17,5 mm
I
46 mm
J
46 mm
X
8 mm

Condições de Funcionamento

Consult Deublin if operating pressure and speed both are close to maximum rating
Fluido
Água
Conexão de rotor
77 mm
Conexão de mangueira
G 3/4"-14
Água Max. Caudal
53 l/min
Água Max. Pressão
10 bar
Água Max. Temperatura
121 °C

Documentos e Recursos

Guia de instalação
Installation Guide for 2400-series CCM unions
Desenho de interface
Interface Control drawing for 2420-005-139
Manual de operação
Operating Manual for 2400-series CCM unions
Guia de serviço
Service Guide for 2400-series unions
