Union, CCM duoflow, fits 59 mm bore, 3/4" NPT

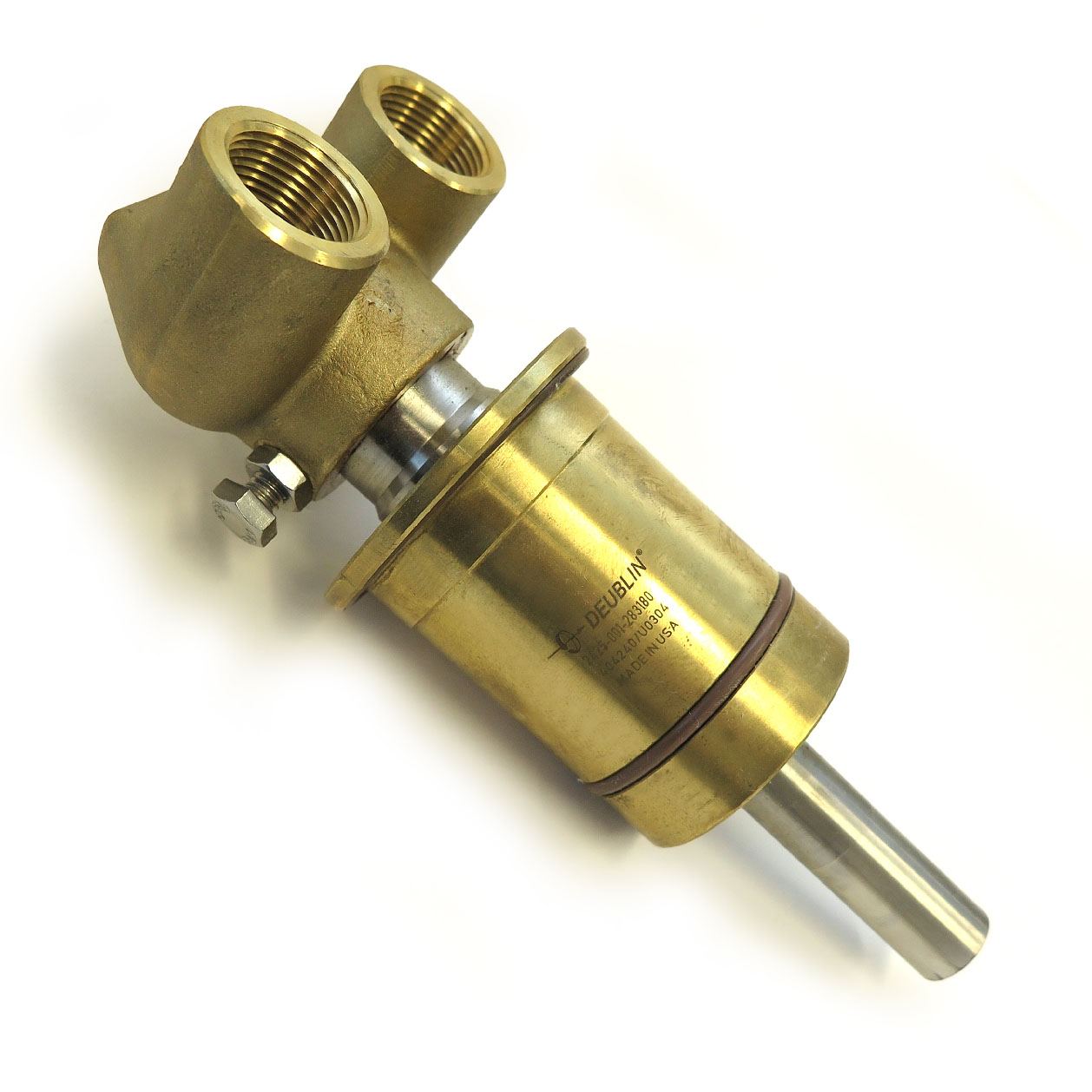

Product photo

2425-001-283180

  • Projeto de fluxo único e fluxo duplo
  • Montado dentro do eixo
  • União rotativa auto suportada
  • Carcaça flangeada ou montada com disco de retenção
  • Selos mecânicos balanceados
  • Combinação de selo: Carbeto de silício / Carbeto de silício
  • Carcaça e cotovelo em liga de bronze
  • Rotor e tubulação em aço INOX
  • Mancal engenheirado
  • Fluxo de fluido completo
  • Facilmente reparável em campo

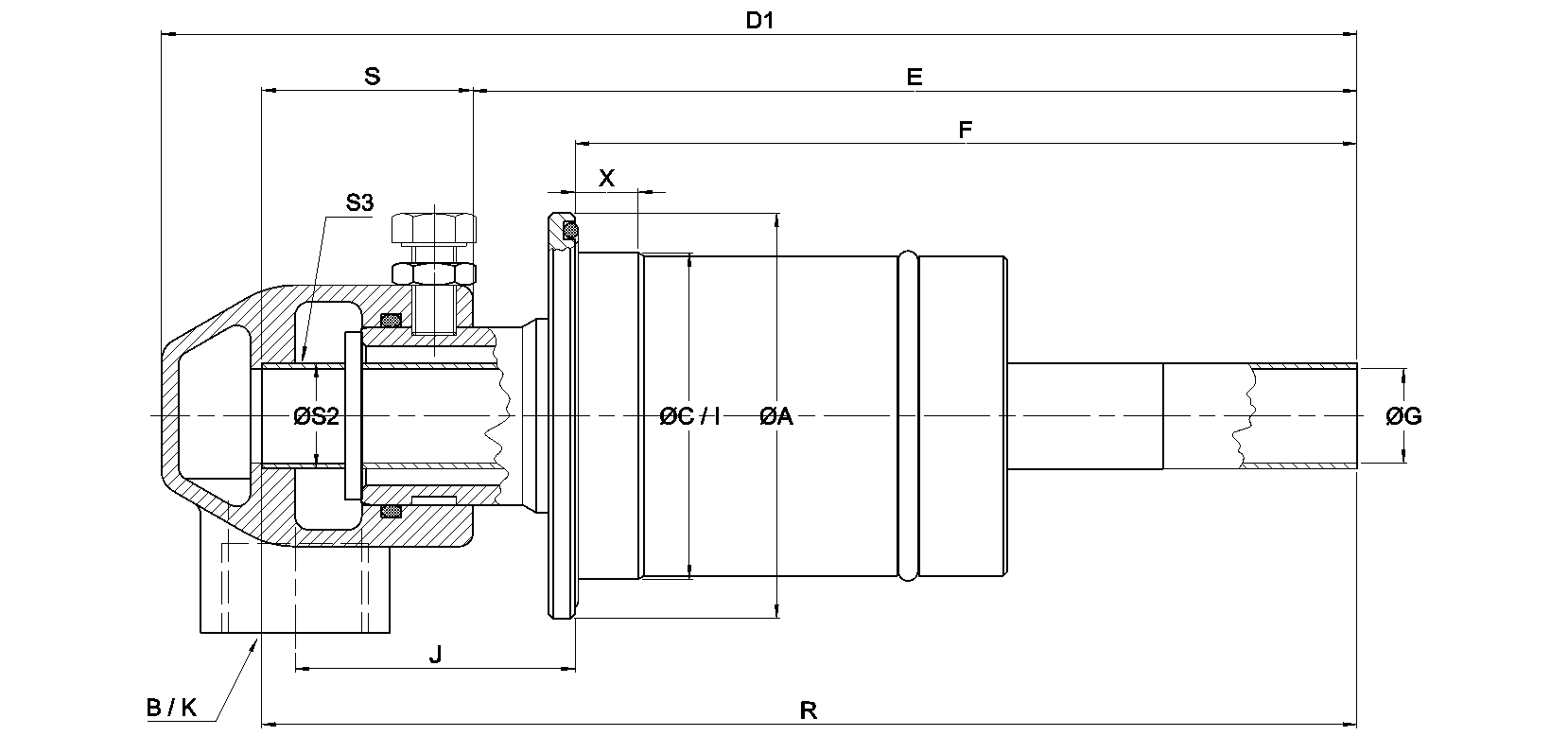

Dimensões

Selected dimensions for this product
A
72,9 mm
B
3/4"-14 NPT
C
58,67 mm
D1
216 mm
E
159 mm
F
141 mm
G
17 mm
I
58,67 mm
J
50 mm
K
3/4"-14 NPT
R
197 mm
S
38 mm
S2
18,9 mm
S3
Rotating
X
12 mm

Condições de Funcionamento

Consult Deublin if operating pressure and speed both are close to maximum rating
Fluido
Água
Conexão de rotor
72.9 mm
Conexão de mangueira
3/4"-14 NPT
Água Max. Caudal
53 l/min
Água Max. Pressão
10 bar
Água Max. Temperatura
121 °C

Documentos e Recursos

Guia de instalação
Installation Guide for 2400-series CCM unions
Desenho de interface
Interface Control drawing for 2425-001-283180
Manual de operação
Operating Manual for 2400-series CCM unions
Guia de serviço
Service Guide for 2400-series unions
