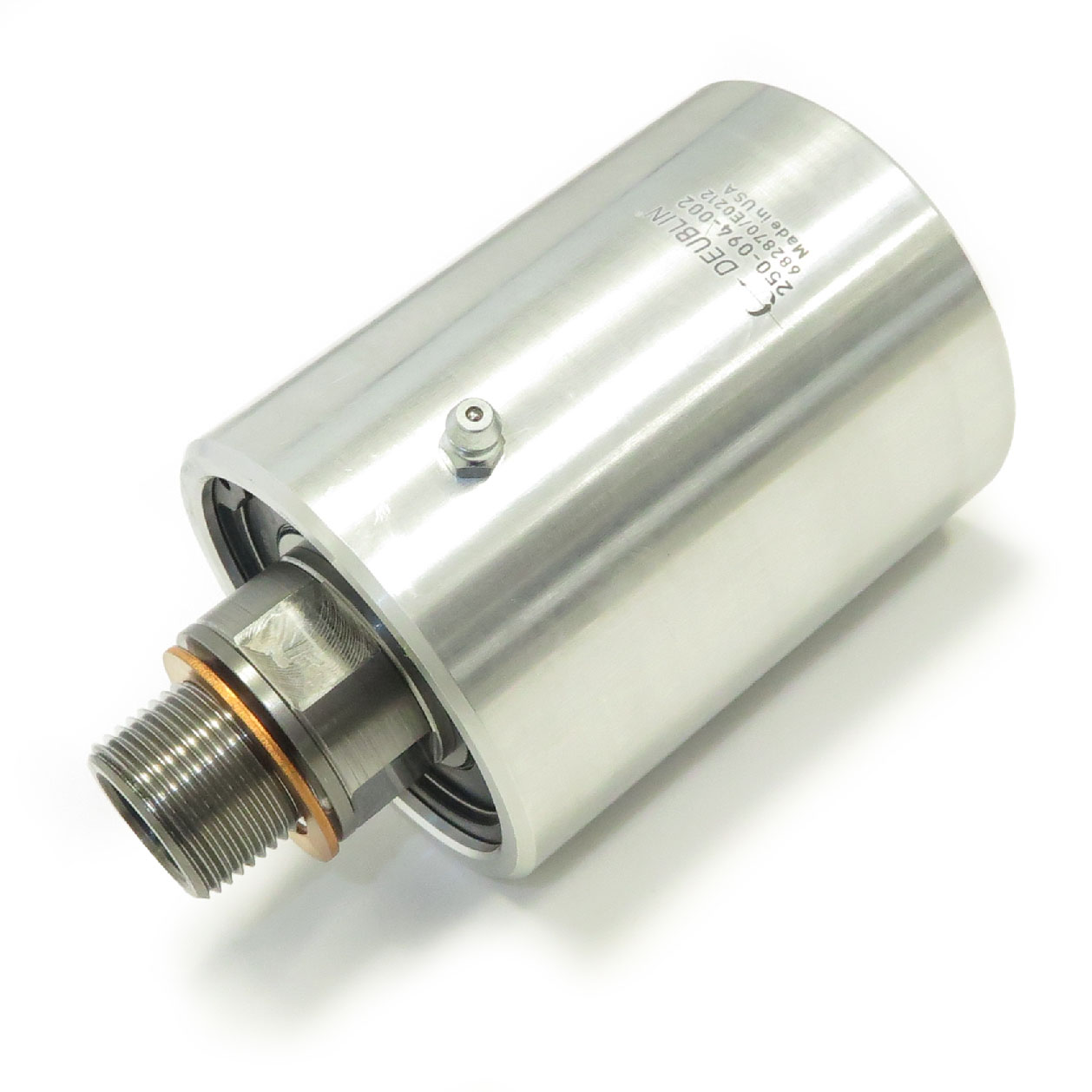

Union, 1" UNS RH, 3/4" NPT
250-094-002
- Projeto de fluxo único
- União rotativa auto suportada
- Conexão radial na carcaça
- Selos mecânicos balanceados
- Combinação de selo: Grafite / Aço ferramenta endurecido ou Grafite / Carbeto de silício
- Feltro lubrificador na cavidade do selo para serviço com ar comprimido
- Oleador para relubrificação (3 a 5 gotas / mês)
- Projeto de baixo torque
- Projeto de peso aliviado
- Carcaça em alumínio e rotor em INOX ou aço carbono, dependendo do modelo
- Rolamentos de esfera lubrificados para a vida
Dimensões
A
1"-14 UNS RH1"-14 UNS RH
B
3/4"-14 NPT3/4"-14 NPT
C
73,03 mm2,875 "
D1
127 mm5 "
E
33,35 mm1,313 "
F
17 mm0,669 "
G
16,7 mm0,657 "
H
31,6 mm1,244 "
J
93 mm3,661 "
Condições de Funcionamento
Fluido
Ar, Óleo hidráulico, VácuoAr, Óleo hidráulico, Vácuo
Conexão de rotor
1"-14 UNS RH 1"-14 UNS RH
Conexão de mangueira
3/4"-14 NPT 3/4"-14 NPT
Ar Max. Caudal
8497 l/min300 CFM
Ar Max. Pressão
10 bar150 psi
Ar Max. Temperatura
121 °C250 °F
Óleo hidráulico Max. Caudal
52,8 l/min13,9 GPM
Óleo hidráulico Max. Pressão
69 bar1000 psi
Óleo hidráulico Max. Temperatura
121 °C250 °F
Vácuo Max. Pressão
-0,95 bar-13,75 psi
Vácuo Max. Temperatura
121 °C250 °F
