SUPERSEDED by 257-000-020043

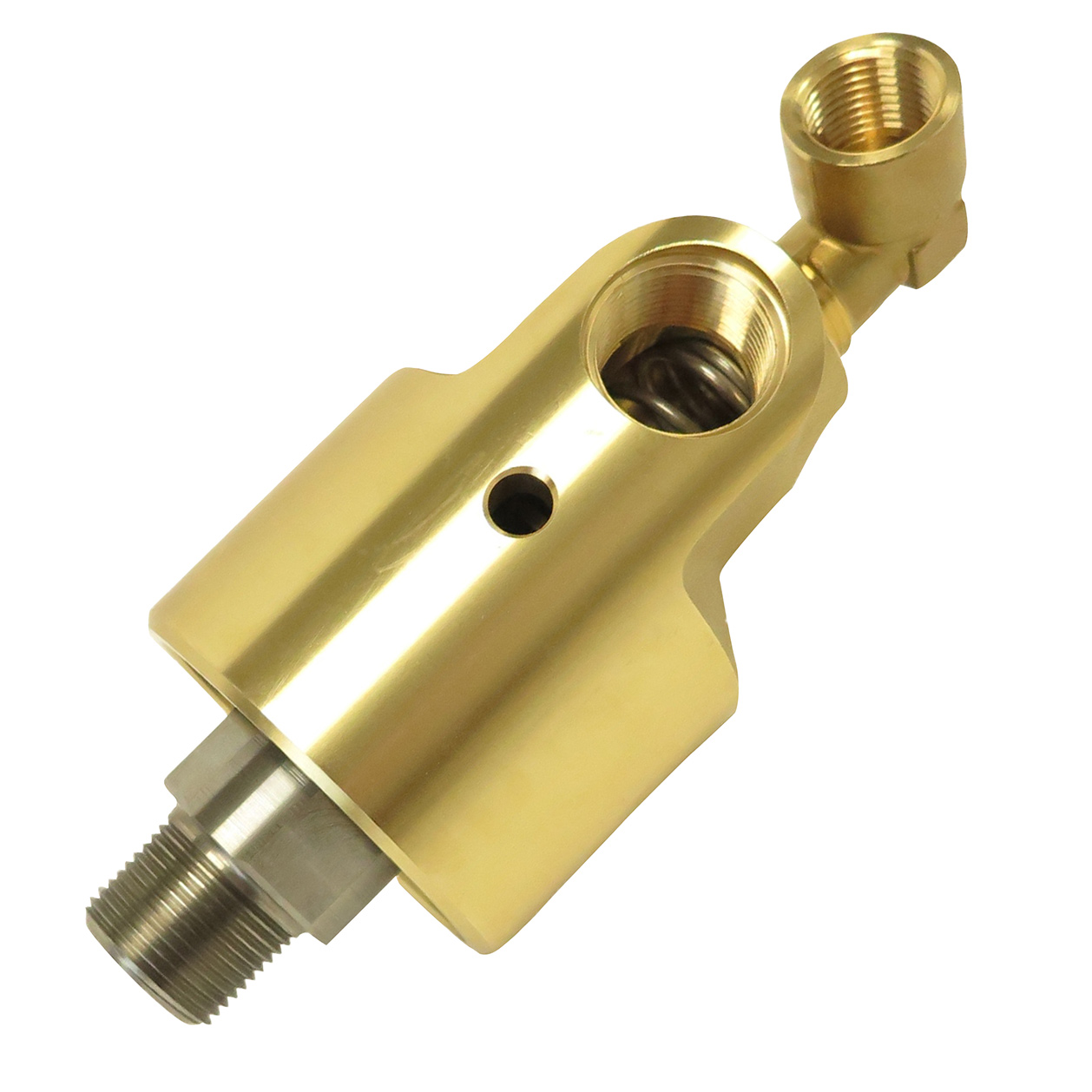

255-000-020043
- Operação em fluxo único e fluxo duplo
- União rotativa auto suportada
- Conexão radial na carcaça
- Selos mecânicos balanceados
- 3 orifícios de respiro
- Carcaça de liga de bronze forjado e rotor em INOX
- Opções especiais incluem respiros roscados, e projeto de baixo torque
- Combinação de selo: Grafite / Bronze para água; Grafite / Cerâmica para óleo térmico quente, água quente e vapor saturado; Carbeto de tungstênio / Cerâmica para condições severas como água de má qualidade
Dimensões
A
3/4"-14 NPT RH3/4"-14 NPT RH
B
3/4"-14 NPT3/4"-14 NPT
C
73,03 mm2,875 "
D1
137,9 mm5,429 "
D2
174 mm6,85 "
E
36,5 mm1,437 "
F
22,23 mm0,875 "
G
17,45 mm0,687 "
H
31,75 mm1,25 "
J
103,3 mm4,067 "
K
1/4"-18 NPT1/4"-18 NPT
M
26 mm1,024 "
N
47,4 mm1,866 "
O
NPT 1/2"-14 RHNPT 1/2"-14 RH
P
Non-ThreadedNon-Threaded
R
137,9 mm5,429 "
S3
ThreadedThreaded
Condições de Funcionamento
Fluido
Óleo quente, Vapor, ÁguaÓleo quente, Vapor, Água
Conexão de rotor
3/4"-14 NPT RH 3/4"-14 NPT RH
Conexão de mangueira
3/4"-14 NPT 3/4"-14 NPT
Óleo quente Max. Caudal
52,8 l/min13,9 GPM
Óleo quente Max. Pressão
6,9 bar100 psi
Óleo quente Max. Temperatura
121 °C250 °F
Vapor Max. Caudal
219,9 l/min58,1 GPM
Vapor Max. Pressão
1 bar15 psi
Vapor Max. Temperatura
121 °C250 °F
Água Max. Caudal
52,8 l/min13,9 GPM
Água Max. Pressão
51,7 bar750 psi
Água Max. Temperatura
121 °C250 °F
Documentos e Recursos
Guia de instalação
Installation Guide for 54, 55, and 57 series
Desenho de interface
Interface Control drawing for 255-000-020043
Manual de operação
Operating Manual for 54, 55, and 57 series
Guia de serviço
Service Guide for unions beginning with 55 to 655
