Union, 1" UNS RH, 3/4" NPT

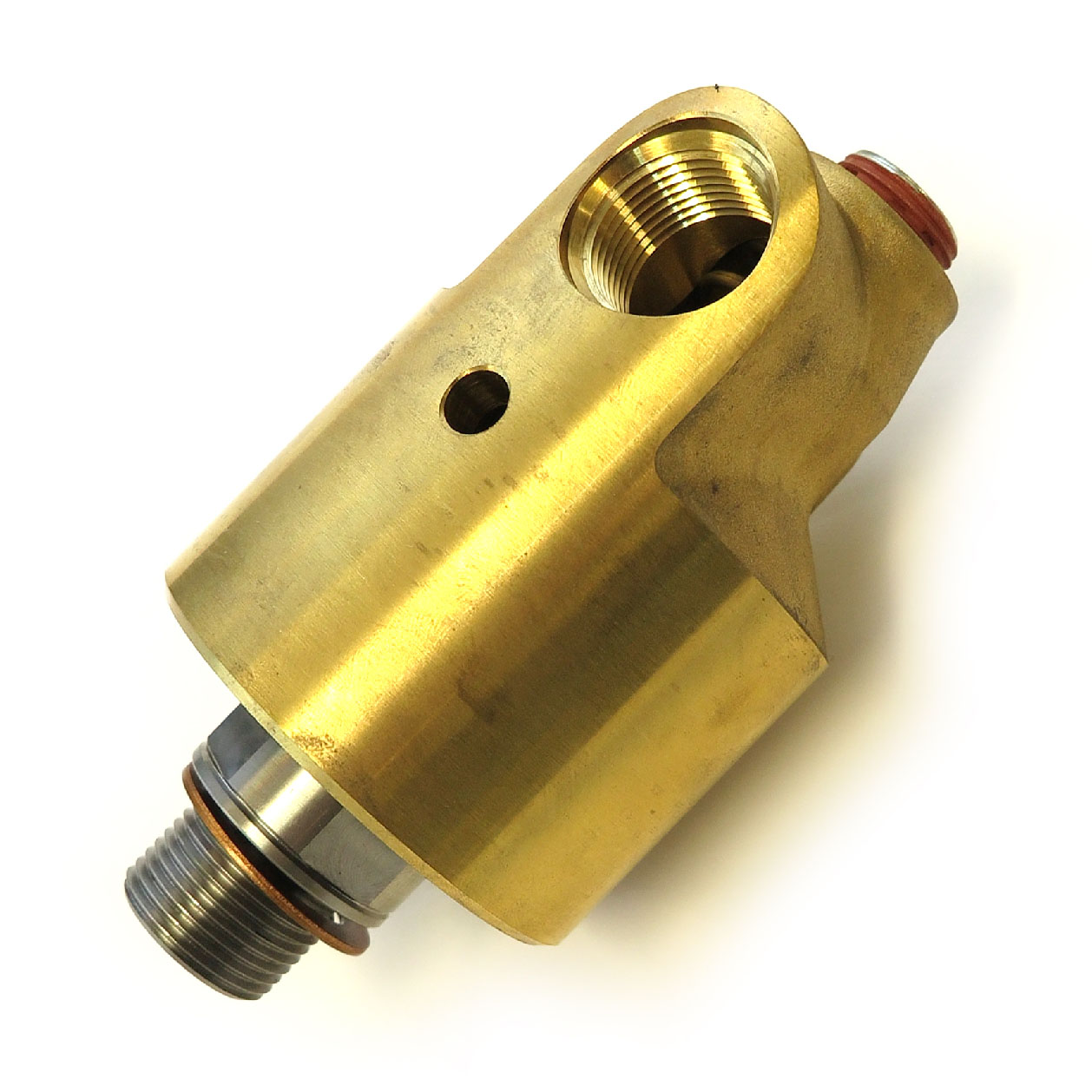

Product photo

257-000-003

  • Projeto de fluxo único e fluxo duplo
  • União rotativa auto suportada
  • Conexão radial na carcaça
  • Selos mecânicos balanceados
  • Face rotativa chavetada
  • Fácil e rápida substituição dos componentes de vedação
  • Rolamentos de esfera lubrificados para a vida
  • Selo de combinação para vida útil extendida (ELS) para água de baixa qualidade
  • 3 orifícios de respiro
  • Carcaça de liga de bronze forjado e rotor em INOX
  • Opções especiais incluem respiros roscados

Dimensões

Selected dimensions for this product
A
1"-14 UNS RH
B
3/4"-14 NPT
C
73,03 mm
D1
131,5 mm
E
33,5 mm
F
19 mm
G
13,7 mm
H
32 mm
J
93 mm
K
1/2"-14 NPT
P
Non-Threaded

Condições de Funcionamento

Recommended operating limits for pressure and speed
Fluido
Óleo quente, Vapor, Água
Conexão de rotor
1"-14 UNS RH
Conexão de mangueira
3/4"-14 NPT
Óleo quente Max. Caudal
52,8 l/min
Óleo quente Max. Pressão
6,9 bar
Óleo quente Max. Temperatura
121 °C
Vapor Max. Caudal
219,9 l/min
Vapor Max. Pressão
1 bar
Vapor Max. Temperatura
121 °C
Água Max. Caudal
52,8 l/min
Água Max. Pressão
51,7 bar
Água Max. Temperatura
121 °C
