Union, High-Speed 2-Channel, 88 mm flange, G 3/8"

2620-122-940

  • Duas passagens independentes para aplicações como engate e desengate
  • Selos mecânicos balanceados para cada passagem proporcionam longa vida útil e torque reduzido, mesmo com pressão máxima
  • Selos fechados fornecem contenção contínua do fluido
  • Rolamentos de esferas duplos de precisão para operação suave
  • Sistema labirinto para proteger rolamentos de esferas
  • Opções de montagem compatíveis com as séries de uniões Deublin 2520 ou 1579

Dimensões

A
87,988 mm
B
G 1/8"-28
C
63 mm
D1
114 mm
E
14 mm
G
6 mm
I
87,988 mm
J
78 mm
K
G 3/8"-19
X
6 mm

Condições de Funcionamento

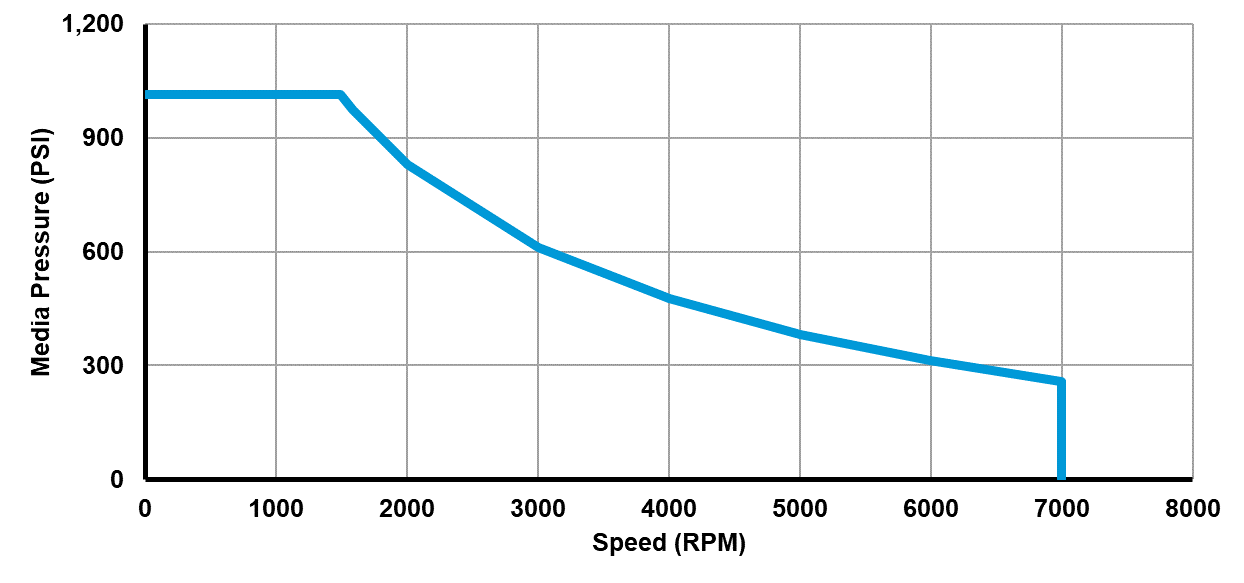

Recommended operating limits for pressure and speed
Fluido
Ar, Óleo hidráulico
Conexão de rotor
87.988 mm
Conexão de mangueira
G 1/8"-28
Ar Max. Caudal
1800 l/min
Ar Max. Pressão
10 bar
Ar Max. Temperatura
71 °C
Óleo hidráulico Max. Caudal
69 l/min
Óleo hidráulico Max. Pressão
70 bar
Óleo hidráulico Max. Temperatura
71 °C

Documentos e Recursos

Guia de instalação
Installation Guide for Multi-Channel unions with mechanical seals
Desenho de interface
Interface Control drawing for 2620-122-940
Manual de operação
Operating Manual for 2620, 1500, 1579 and 1590 series
