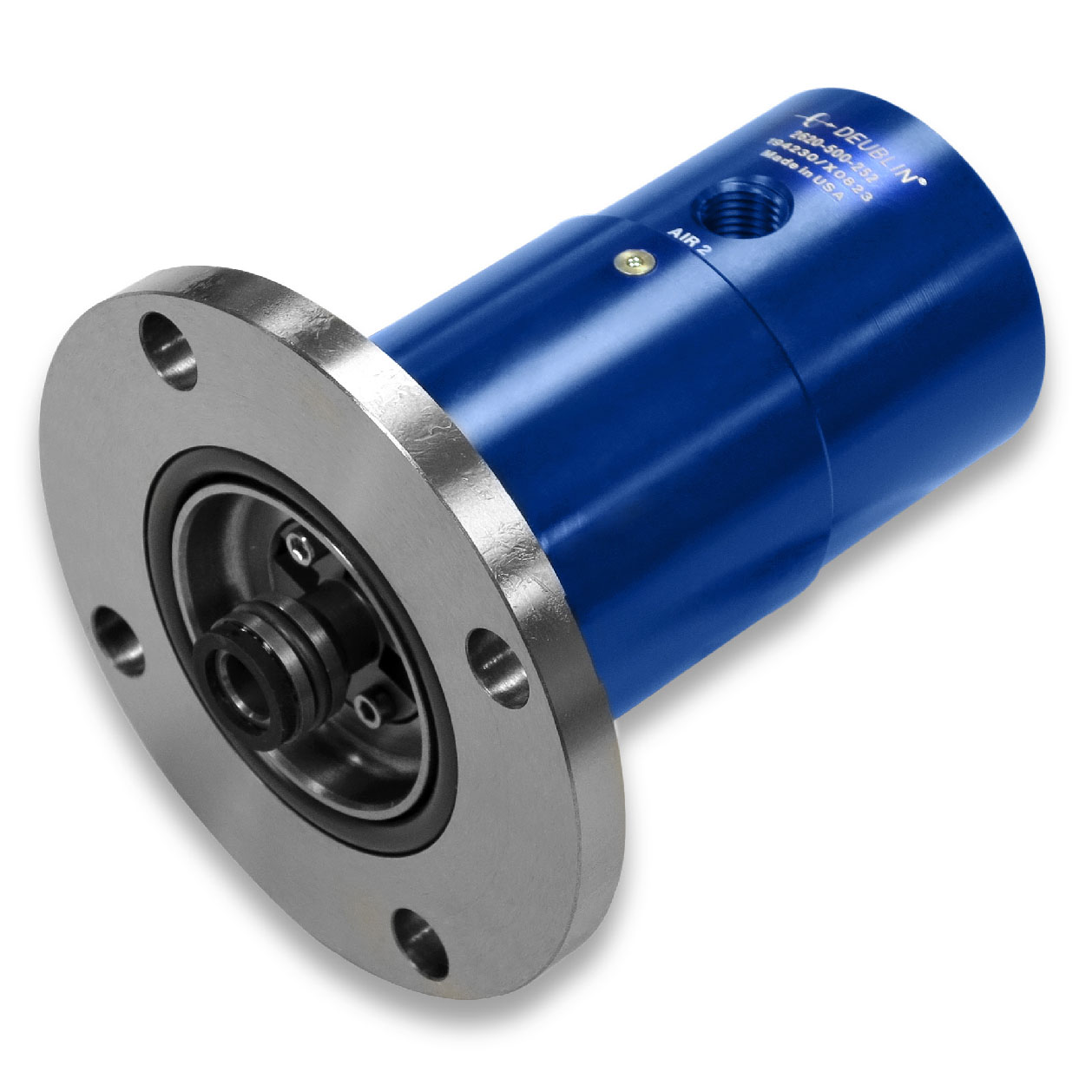

Union, High-Speed 2-Channel, 108 mm flange, 1/4" NPT
2620-500-252
- Duas passagens independentes para aplicações como engate e desengate
- Selos mecânicos balanceados para cada passagem proporcionam longa vida útil e torque reduzido, mesmo com pressão máxima
- Selos fechados fornecem contenção contínua do fluido
- Rolamentos de esferas duplos de precisão para operação suave
- Sistema labirinto para proteger rolamentos de esferas
- Opções de montagem compatíveis com as séries de uniões Deublin 2520 ou 1579
Dimensões
A
107,95 mm4,25 "
B
1/4"-18 NPT1/4"-18 NPT
C
63 mm2,48 "
D1
120 mm4,724 "
E
21 mm0,827 "
F
11 mm0,433 "
G
8 mm0,315 "
I
107,95 mm0,75 "
J
85 mm3,346 "
K
1/4"-18 NPT1/4"-18 NPT
X
11 mm0,433 "
Condições de Funcionamento
Fluido
Ar, Fluido refrigerante de usinagem, Óleo hidráulicoAr, Fluido refrigerante de usinagem, Óleo hidráulico
Conexão de rotor
107.95 mm4.25 "
Conexão de mangueira
1/4"-18 NPT 1/4"-18 NPT
Ar Max. Caudal
2100 l/min74,2 CFM
Ar Max. Pressão
6 bar87 psi
Ar Max. Temperatura
71 °C160 °F
Fluido refrigerante de usinagem Max. Caudal
69 l/min18,2 GPM
Fluido refrigerante de usinagem Max. Pressão
103,4 bar1500 psi
Fluido refrigerante de usinagem Max. Temperatura
71 °C160 °F
Óleo hidráulico Max. Caudal
69 l/min18,2 GPM
Óleo hidráulico Max. Pressão
69 bar1000 psi
Óleo hidráulico Max. Temperatura
71 °C160 °F
