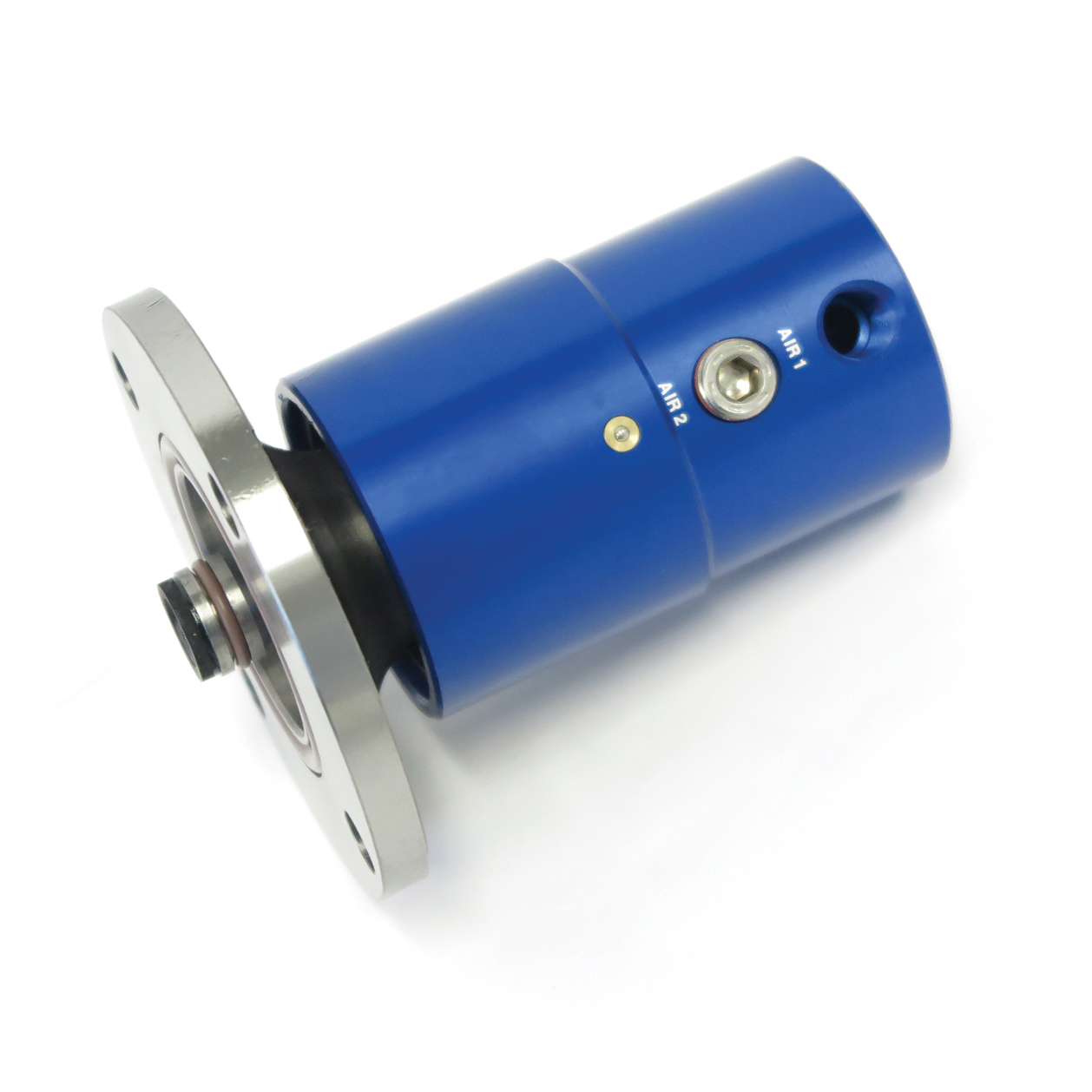

Union, High-Speed 2-Channel, 108 mm flange, 1/4" NPT
2620-520-252
- Duas passagens independentes para aplicações como engate e desengate
- Selos mecânicos balanceados para cada passagem proporcionam longa vida útil e torque reduzido, mesmo com pressão máxima
- Selos fechados fornecem contenção contínua do fluido
- Rolamentos de esferas duplos de precisão para operação suave
- Sistema labirinto para proteger rolamentos de esferas
- Opções de montagem compatíveis com as séries de uniões Deublin 2520 ou 1579
Dimensões
A
107,95 mm4,25 "
B
1/4"-18 NPT1/4"-18 NPT
C
60 mm2,362 "
D1
120 mm4,724 "
E
21 mm0,827 "
F
11 mm0,433 "
G
8 mm0,315 "
I
107,95 mm0,75 "
J
85 mm3,346 "
K
1/4"-18 NPT1/4"-18 NPT
X
11 mm0,433 "
Condições de Funcionamento
Fluido
ArAr
Conexão de rotor
107.95 mm4.25 "
Conexão de mangueira
1/4"-18 NPT 1/4"-18 NPT
Ar Max. Caudal
2100 l/min74,2 CFM
Ar Max. Pressão
10 bar150 psi
Ar Max. Temperatura
71 °C160 °F
Documentos e Recursos
Guia de instalação
Installation Guide for Multi-Channel unions with mechanical seals
Desenho de interface
Interface Control drawing for 2620-520-252
Manual de operação
Operating Manual for 2620, 1500, 1579 and 1590 series
