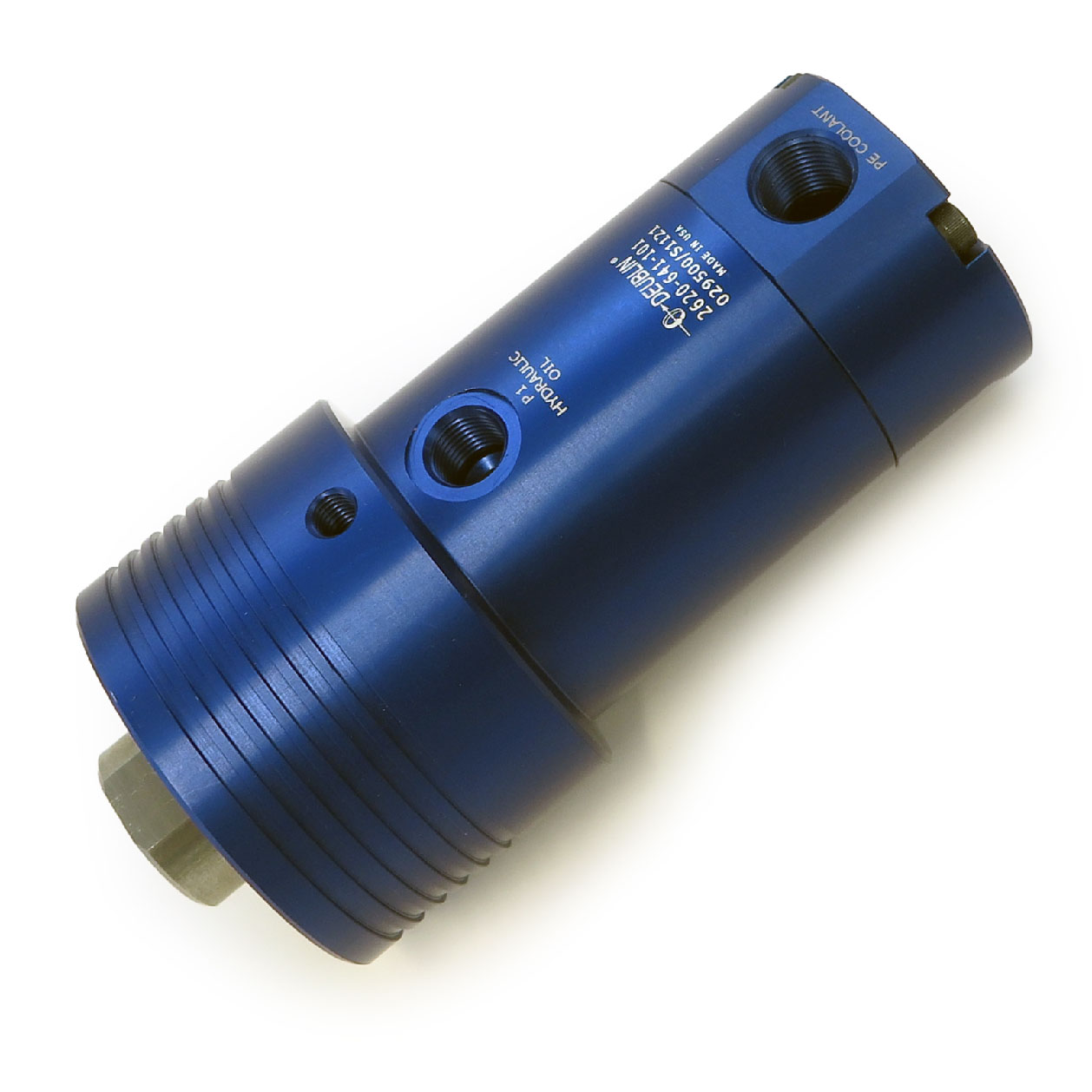

Union, High-Speed 2-Channel, M24x1.5 RH, 22 mm pilot, G 1/4"
2620-641-101
- Duas passagens independentes para aplicações como engate e desengate
- Selos mecânicos balanceados para cada passagem proporcionam longa vida útil e torque reduzido, mesmo com pressão máxima
- Selos fechados fornecem contenção contínua do fluido
- Rolamentos de esferas duplos de precisão para operação suave
- Sistema labirinto para proteger rolamentos de esferas
- Opções de montagem compatíveis com as séries de uniões Deublin 2520 ou 1579
Dimensões
A
M24x1.5 RHM24x1.5 RH
B
G 1/4"-19G 1/4"-19
C
76 mm2,992 "
D1
161 mm6,339 "
E
14 mm0,551 "
F
14 mm0,551 "
G
22,37 mm0,881 "
H
28 mm1,102 "
I
22 mm0,866 "
J
78 mm3,071 "
K
G 3/8"-19G 3/8"-19
X
14 mm0,551 "
Condições de Funcionamento
Fluido
Fluido refrigerante de usinagem, Óleo hidráulicoFluido refrigerante de usinagem, Óleo hidráulico
Conexão de rotor
M24x1.5 RH M24x1.5 RH
Conexão de mangueira
G 1/4"-19 G 1/4"-19
Fluido refrigerante de usinagem Max. Caudal
82 l/min21,7 GPM
Fluido refrigerante de usinagem Max. Pressão
140 bar2030 psi
Fluido refrigerante de usinagem Max. Temperatura
71 °C160 °F
Óleo hidráulico Max. Caudal
69 l/min18,2 GPM
Óleo hidráulico Max. Pressão
210 bar3050 psi
Óleo hidráulico Max. Temperatura
71 °C160 °F
