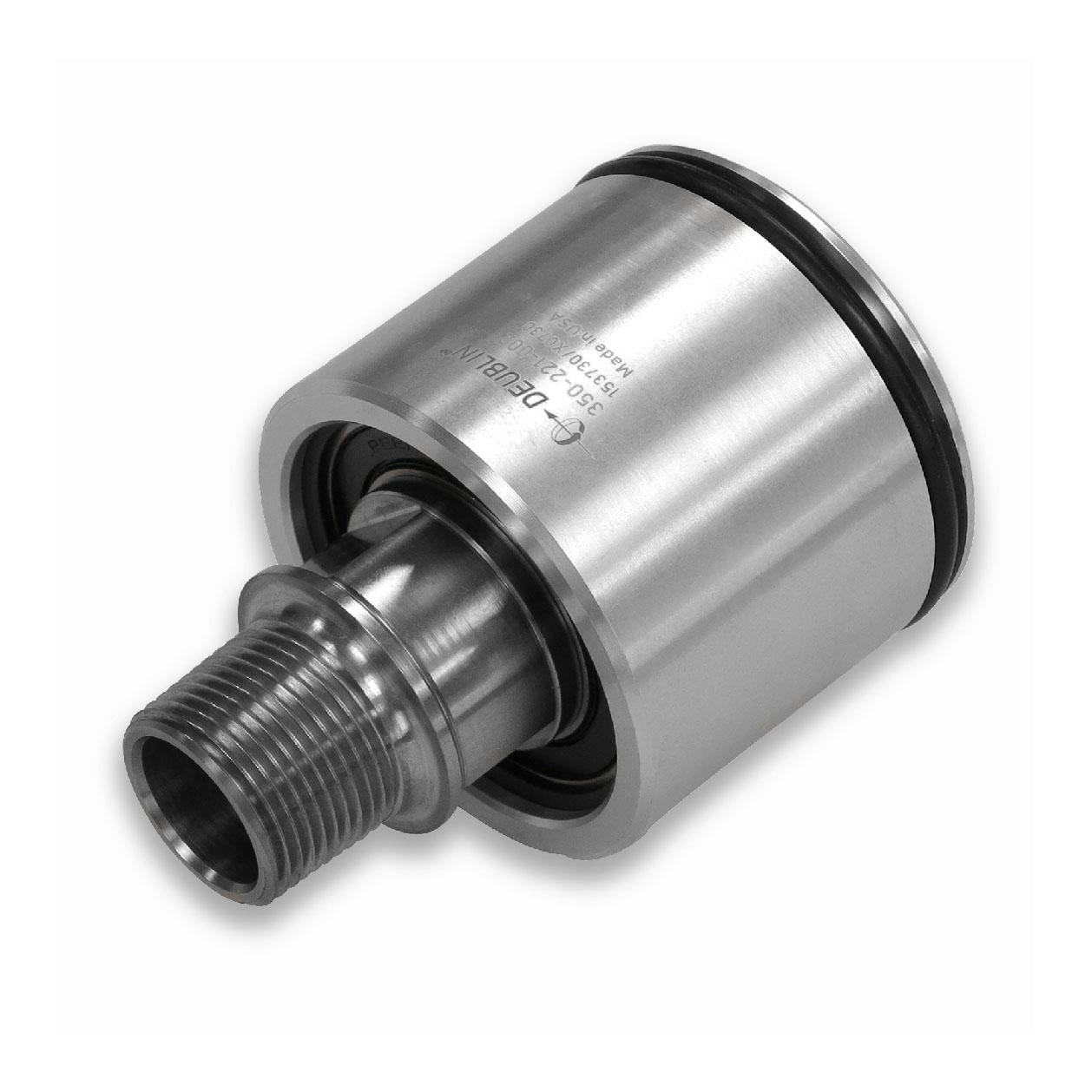

Union, 1" NPT RH, In-Shaft
350-221-002
- Projeto de fluxo único
- União rotativa auto suportada
- Conexão radial na carcaça
- Selos mecânicos balanceados
- Combinação de selo: Grafite / Aço ferramenta endurecido ou Grafite / Carbeto de silício
- Feltro lubrificador na cavidade do selo para serviço com ar comprimido
- Oleador para relubrificação (3 a 5 gotas / mês)
- Projeto de baixo torque
- Projeto de peso aliviado
- Carcaça em alumínio e rotor em INOX ou aço carbono, dependendo do modelo
- Rolamentos de esfera lubrificados para a vida
Dimensões
A
1"-11.5 NPT RH1"-11.5 NPT RH
B
50,8 mm2 "
C
82,4 mm3,244 "
D1
119,2 mm4,693 "
E
49,2 mm1,937 "
F
28,6 mm1,126 "
G
25 mm0,984 "
H
36 mm1,417 "
J
90,6 mm3,567 "
Condições de Funcionamento
Fluido
Ar, Óleo hidráulicoAr, Óleo hidráulico
Conexão de rotor
1"-11.5 NPT RH 1"-11.5 NPT RH
Conexão de mangueira
50.8 mm2 "
Ar Max. Caudal
16990 l/min600 CFM
Ar Max. Pressão
10 bar150 psi
Ar Max. Temperatura
121 °C250 °F
Óleo hidráulico Max. Caudal
107,7 l/min28,5 GPM
Óleo hidráulico Max. Pressão
69 bar1000 psi
Óleo hidráulico Max. Temperatura
121 °C250 °F
