Union, Stainless Steel, G 1" RH, 1" NPT

354-051-110

  • Projeto de fluxo único e fluxo duplo
  • União rotativa auto suportada
  • Conexão radial na carcaça. Conexão axial disponível.
  • Peças em contato com o fluido fabricadas em aço INOX
  • Disponível para aplicações em indústrias alimentícias, químicas e farmacêuticas
  • Fluxo de fluido completo

Dimensões

Selected dimensions for this product
A
G 1"-11 RH
B
1"-11.5 NPT
C
93,663 mm
D1
143,318 mm
E
37,7 mm
F
22,1 mm
G
22,225 mm
H
36 mm
J
78,613 mm
P
Non-Threaded

Condições de Funcionamento

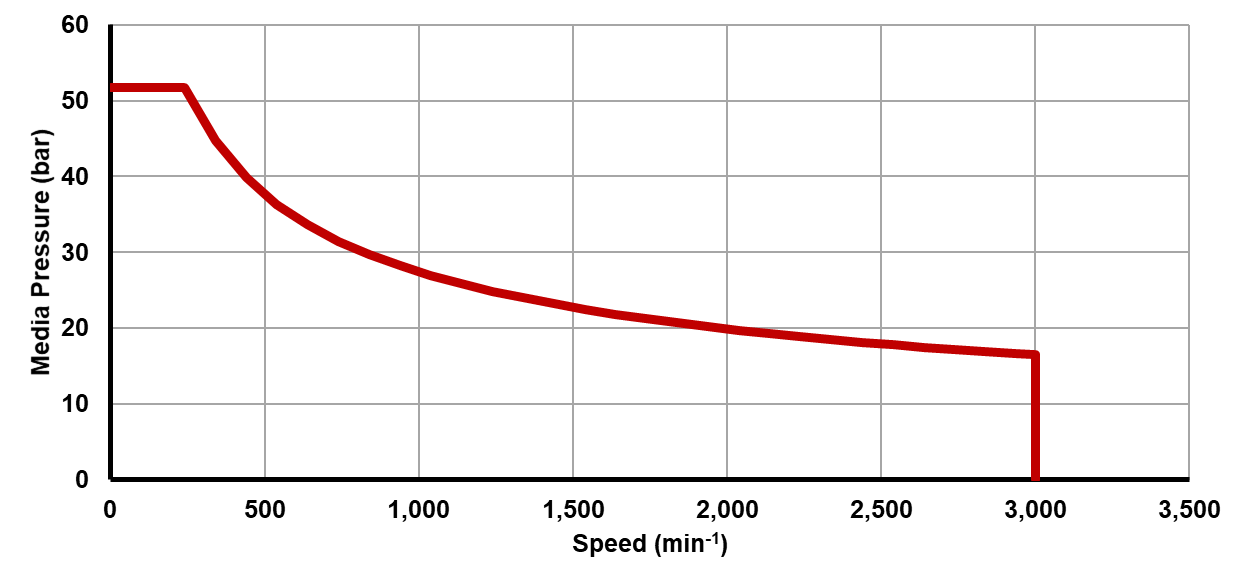

Recommended operating limits for pressure and speed
Fluido
Água
Conexão de rotor
G 1"-11 RH
Conexão de mangueira
1"-11.5 NPT
Água Max. Caudal
107,7 l/min
Água Max. Pressão
51,7 bar
Água Max. Temperatura
93 °C

Documentos e Recursos

Guia de instalação
Installation Guide for 54, 55, and 57 series
Manual de operação
Operating Manual for 54, 55, and 57 series
