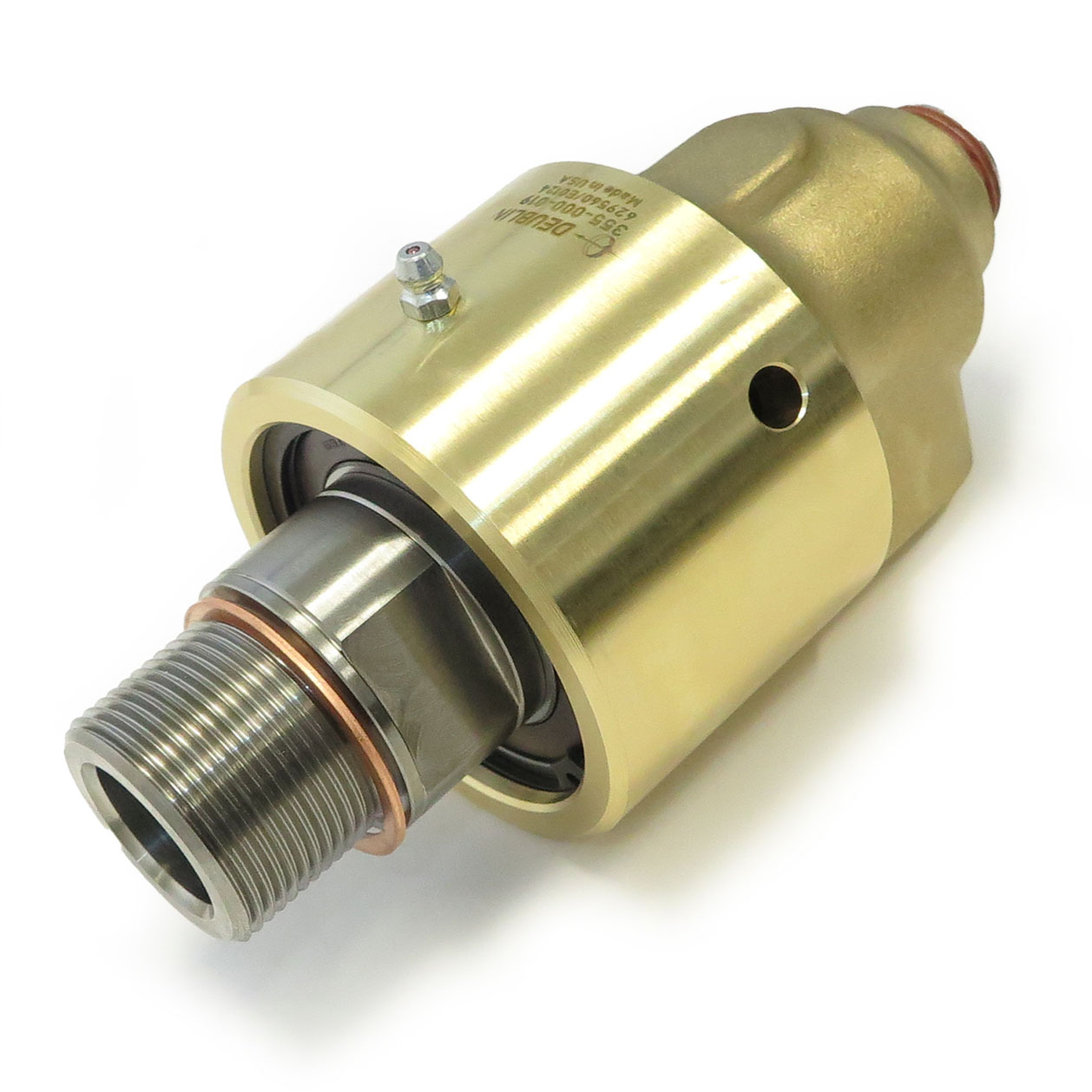

355-000-019
- Operação em fluxo único e fluxo duplo
- União rotativa auto suportada
- Conexão radial na carcaça
- Selos mecânicos balanceados
- 3 orifícios de respiro
- Carcaça de liga de bronze forjado e rotor em INOX
- Opções especiais incluem respiros roscados, e projeto de baixo torque
- Combinação de selo: Grafite / Bronze para água; Grafite / Cerâmica para óleo térmico quente, água quente e vapor saturado; Carbeto de tungstênio / Cerâmica para condições severas como água de má qualidade
Dimensões
A
1-1/2"-12 UNF RH1-1/2"-12 UNF RH
B
1"-11.5 NPT1"-11.5 NPT
C
82,55 mm3,25 "
D1
172,4 mm6,787 "
E
48 mm1,89 "
F
27 mm1,063 "
G
25 mm0,984 "
H
37,9 mm1,492 "
J
107 mm4,213 "
K
3/4"-14 NPT3/4"-14 NPT
P
Non-ThreadedNon-Threaded
Condições de Funcionamento
Fluido
Óleo quente, Vapor, ÁguaÓleo quente, Vapor, Água
Conexão de rotor
1-1/2"-12 UNF RH 1-1/2"-12 UNF RH
Conexão de mangueira
1"-11.5 NPT 1"-11.5 NPT
Óleo quente Max. Caudal
107,7 l/min28,5 GPM
Óleo quente Max. Pressão
6,9 bar100 psi
Óleo quente Max. Temperatura
121 °C250 °F
Vapor Max. Caudal
448,9 l/min118,6 GPM
Vapor Max. Pressão
1 bar15 psi
Vapor Max. Temperatura
121 °C250 °F
Água Max. Caudal
107,7 l/min28,5 GPM
Água Max. Pressão
51,7 bar750 psi
Água Max. Temperatura
121 °C250 °F
