355-014-194

  • Operação em fluxo único e fluxo duplo
  • União rotativa auto suportada
  • Conexão radial na carcaça
  • Selos mecânicos balanceados
  • 3 orifícios de respiro
  • Carcaça de liga de bronze forjado e rotor em INOX
  • Opções especiais incluem respiros roscados, e projeto de baixo torque
  • Combinação de selo: Grafite / Bronze para água; Grafite / Cerâmica para óleo térmico quente, água quente e vapor saturado; Carbeto de tungstênio / Cerâmica para condições severas como água de má qualidade

Dimensões

Selected dimensions for this product
A
63,5 mm
B
1"-11.5 NPT
C
82,55 mm
D1
173 mm
E
50,6 mm
F
4,775 mm
G
25 mm
I
31,885 mm
J
136,3 mm
K
3/4"-14 NPT
P
Non-Threaded
X
4,775 mm

Condições de Funcionamento

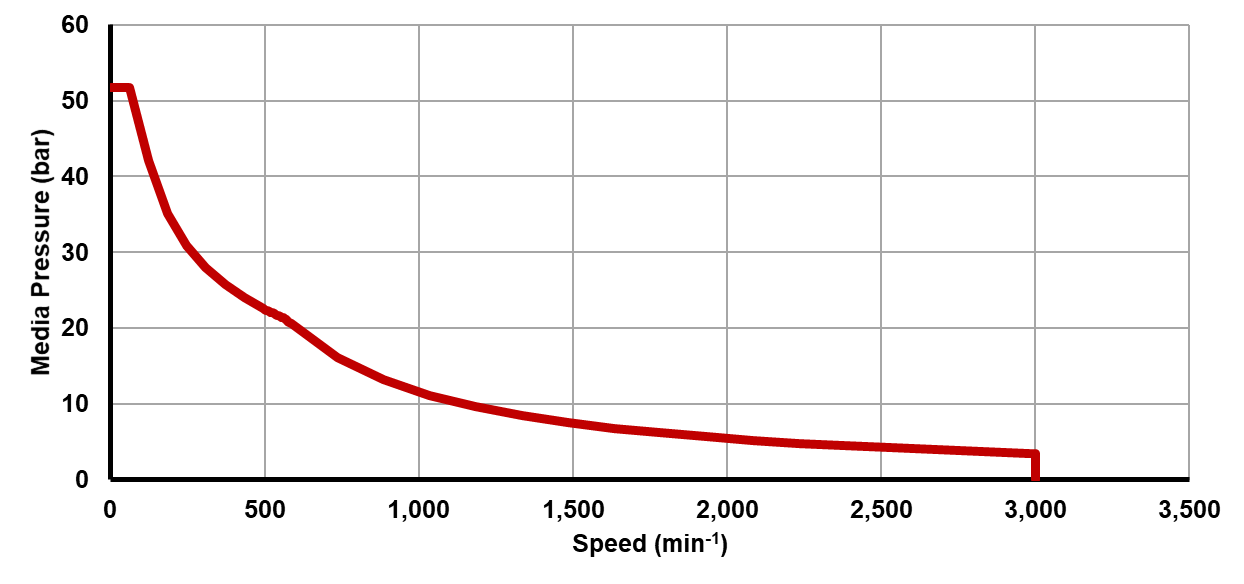

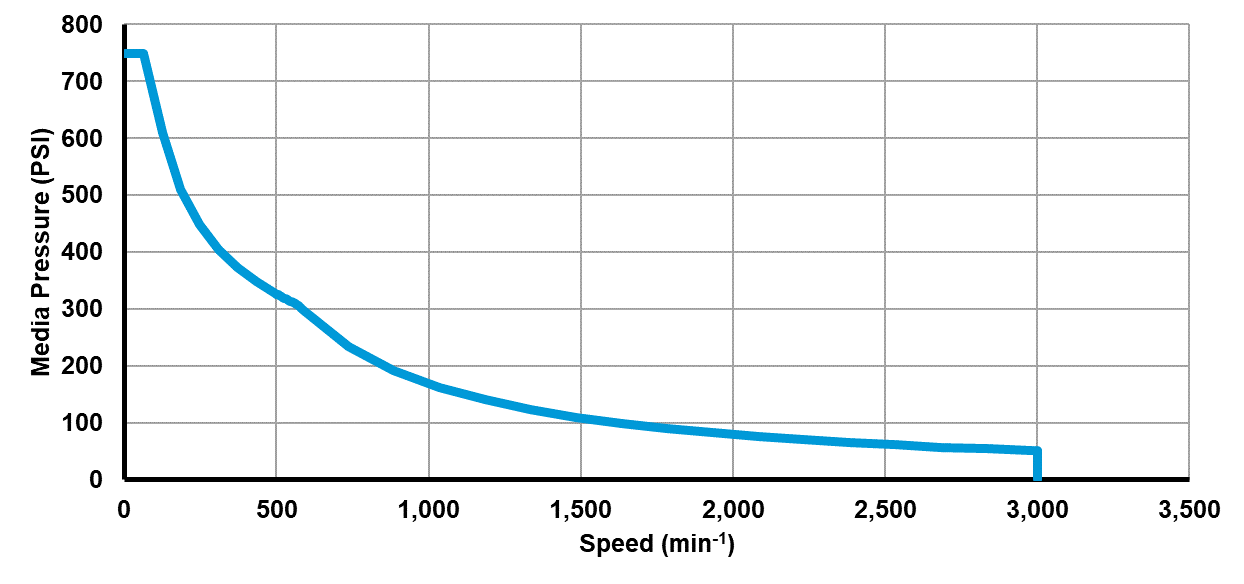

Recommended operating limits for pressure and speed
Fluido
Óleo quente, Vapor, Água
Conexão de rotor
63.5 mm
Conexão de mangueira
1"-11.5 NPT
Óleo quente Max. Caudal
107,7 l/min
Óleo quente Max. Pressão
6,9 bar
Óleo quente Max. Temperatura
121 °C
Vapor Max. Caudal
448,9 l/min
Vapor Max. Pressão
1 bar
Vapor Max. Temperatura
121 °C
Água Max. Caudal
107,7 l/min
Água Max. Pressão
51,7 bar
Água Max. Temperatura
121 °C

Documentos e Recursos

Guia de instalação
Installation Guide for 54, 55, and 57 series
Desenho de interface
Interface Control drawing for 355-014-194
Manual de operação
Operating Manual for 54, 55, and 57 series
Guia de serviço
Service Guide for unions beginning with 55 to 655
