Union, 1" NPT LH, 1" NPT
355-021-003
- Projeto de fluxo único
- União rotativa auto suportada
- Conexão radial na carcaça
- Selos mecânicos balanceados
- Combinação de selo: Grafite / Aço ferramenta endurecido ou Grafite / Carbeto de silício
- Feltro lubrificador na cavidade do selo para serviço com ar comprimido
- Oleador para relubrificação (3 a 5 gotas / mês)
- Projeto de baixo torque
- Projeto de peso aliviado
- Carcaça em alumínio e rotor em INOX ou aço carbono, dependendo do modelo
- Rolamentos de esfera lubrificados para a vida
Dimensões
A
1"-11.5 NPT LH1"-11.5 NPT LH
B
1"-11.5 NPT1"-11.5 NPT
C
82,55 mm3,25 "
D1
157 mm6,181 "
E
49 mm1,929 "
F
28,6 mm1,126 "
G
25,4 mm1 "
H
38,1 mm1,5 "
J
117,3 mm4,618 "

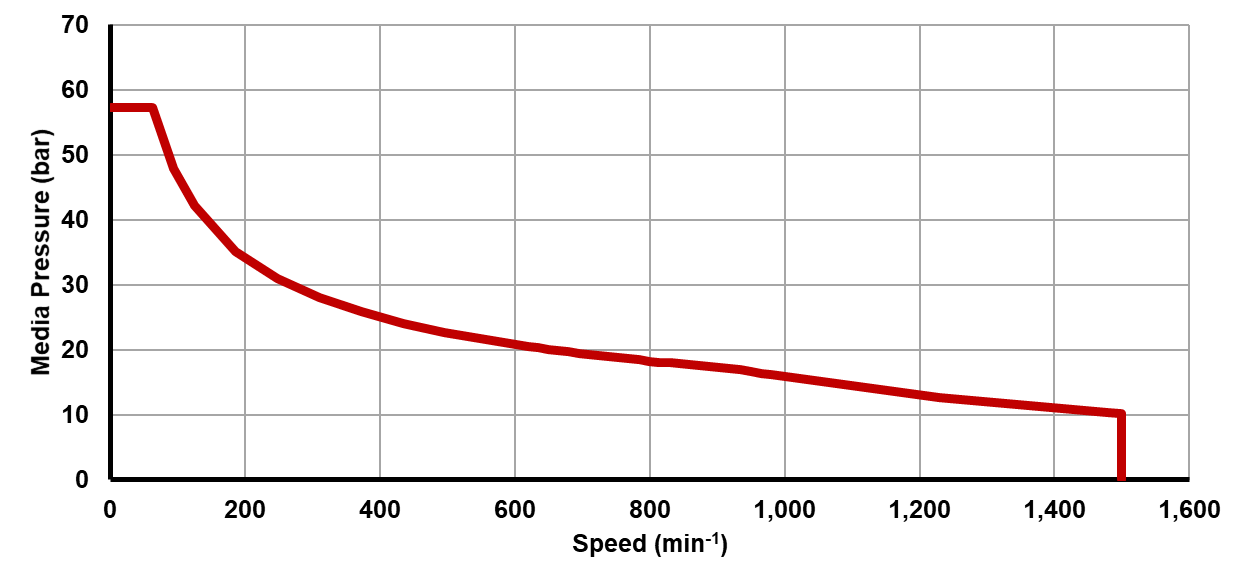

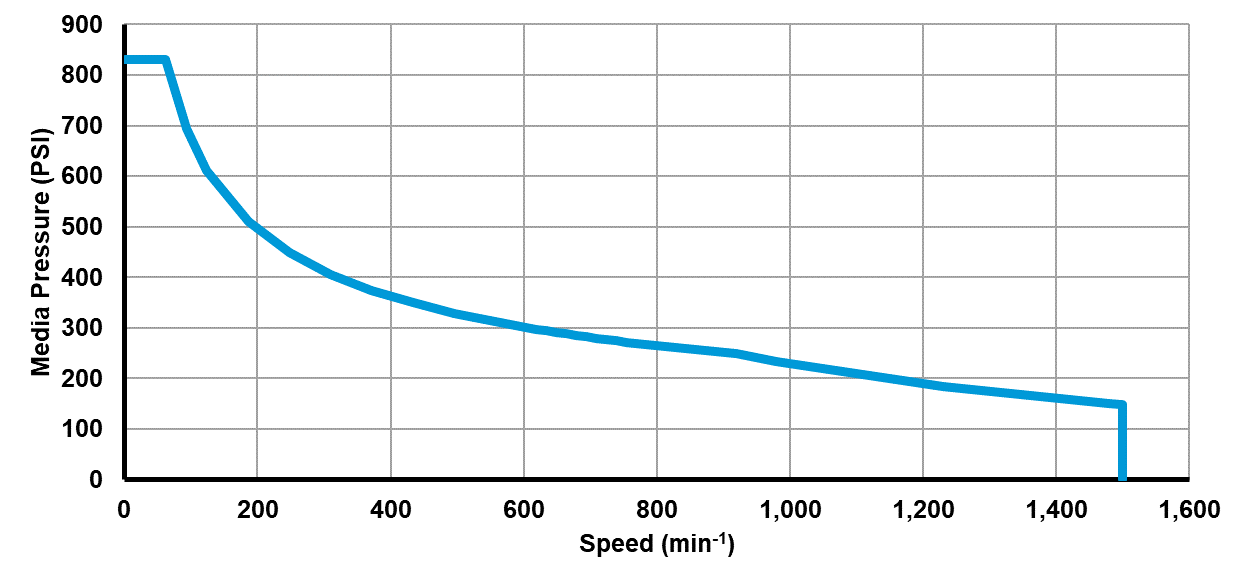

Condições de Funcionamento
Fluido
Ar, Óleo hidráulico, VácuoAr, Óleo hidráulico, Vácuo
Conexão de rotor
1"-11.5 NPT LH 1"-11.5 NPT LH
Conexão de mangueira
1"-11.5 NPT 1"-11.5 NPT
Ar Max. Caudal
16990 l/min600 CFM
Ar Max. Pressão
10 bar150 psi
Ar Max. Temperatura
121 °C250 °F
Óleo hidráulico Max. Caudal
107,7 l/min28,5 GPM
Óleo hidráulico Max. Pressão
69 bar1000 psi
Óleo hidráulico Max. Temperatura
121 °C250 °F
Vácuo Max. Pressão
-0,95 bar-13,75 psi
Vácuo Max. Temperatura
121 °C250 °F
