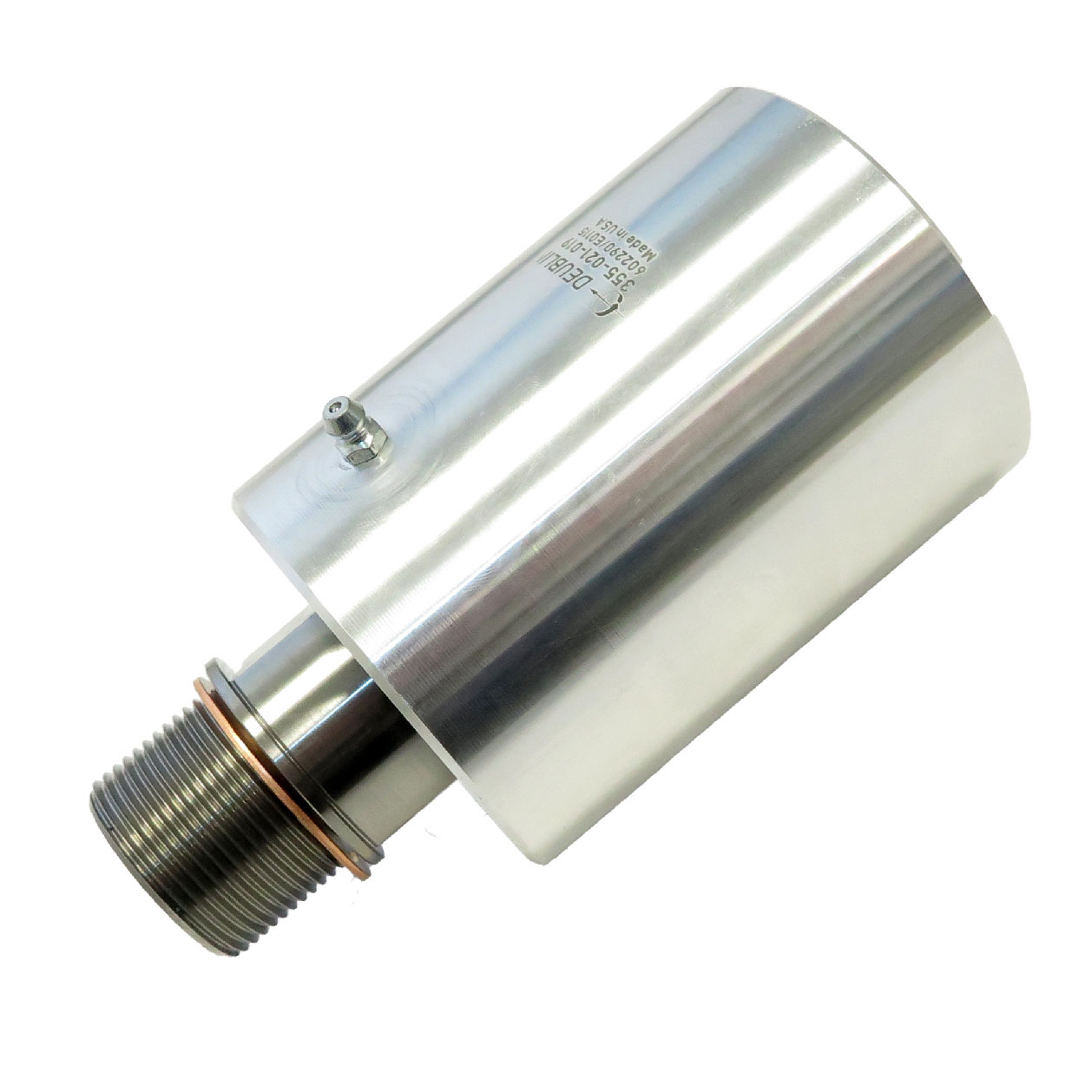

Union, 1-1/2" UNF RH, 1" NPT
355-021-019
- Projeto de fluxo único
- União rotativa auto suportada
- Conexão radial na carcaça
- Selos mecânicos balanceados
- Combinação de selo: Grafite / Aço ferramenta endurecido ou Grafite / Carbeto de silício
- Feltro lubrificador na cavidade do selo para serviço com ar comprimido
- Oleador para relubrificação (3 a 5 gotas / mês)
- Projeto de baixo torque
- Projeto de peso aliviado
- Carcaça em alumínio e rotor em INOX ou aço carbono, dependendo do modelo
- Rolamentos de esfera lubrificados para a vida
Dimensões
A
1-1/2"-12 UNF RH1-1/2"-12 UNF RH
B
1"-11.5 NPT1"-11.5 NPT
C
82,55 mm3,25 "
D1
156,4 mm6,157 "
E
48,4 mm1,906 "
F
27 mm1,063 "
G
25,4 mm1 "
H
37,9 mm1,492 "
J
107,2 mm4,22 "
Condições de Funcionamento
Fluido
Ar, Vácuo, Óleo hidráulicoAr, Vácuo, Óleo hidráulico
Conexão de rotor
1-1/2"-12 UNF RH 1-1/2"-12 UNF RH
Conexão de mangueira
1"-11.5 NPT 1"-11.5 NPT
Ar Max. Pressão
10 bar150 psi
Ar Max. Temperatura
121 °C250 °F
Vácuo Max. Pressão
-0,95 bar-13,75 psi
Vácuo Max. Temperatura
121 °C250 °F
Óleo hidráulico Max. Pressão
69 bar1000 psi
Óleo hidráulico Max. Temperatura
121 °C250 °F
Documentos e Recursos
Guia de instalação
Installation Guide for 54, 55, and 57 series
Desenho de interface
Interface Control drawing for 355-021-019
Manual de operação
Operating Manual for Air and Hydraulic unions
Guia de serviço
Service Guide for unions beginning with 55 to 655
