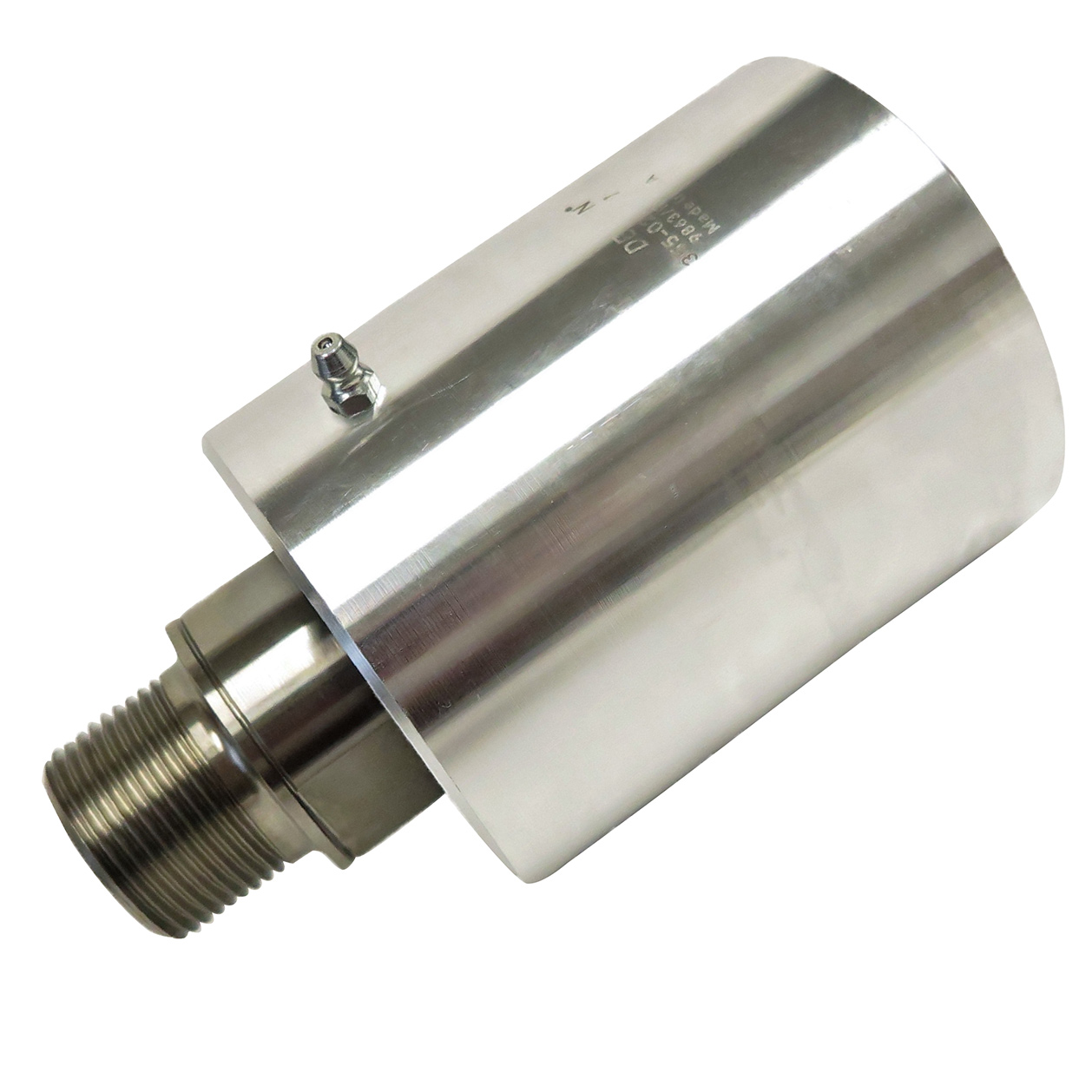

Union, 1" PT RH, 1" NPT
355-021-577
- Projeto de fluxo único
- União rotativa auto suportada
- Conexão radial na carcaça
- Selos mecânicos balanceados
- Combinação de selo: Grafite / Aço ferramenta endurecido ou Grafite / Carbeto de silício
- Feltro lubrificador na cavidade do selo para serviço com ar comprimido
- Oleador para relubrificação (3 a 5 gotas / mês)
- Projeto de baixo torque
- Projeto de peso aliviado
- Carcaça em alumínio e rotor em INOX ou aço carbono, dependendo do modelo
- Rolamentos de esfera lubrificados para a vida
Dimensões
A
1"-11 PT RH1"-11 PT RH
B
1"-11.5 NPT1"-11.5 NPT
C
82,55 mm3,25 "
D1
157,3 mm6,193 "
E
49,3 mm1,941 "
F
28,6 mm1,126 "
G
25 mm0,984 "
H
36 mm1,417 "
J
121,4 mm4,78 "
Condições de Funcionamento
Fluido
Ar, Óleo hidráulico, VácuoAr, Óleo hidráulico, Vácuo
Conexão de rotor
1"-11 PT RH 1"-11 PT RH
Conexão de mangueira
1"-11.5 NPT 1"-11.5 NPT
Ar Max. Caudal
16990 l/min600 CFM
Ar Max. Pressão
10 bar150 psi
Ar Max. Temperatura
121 °C250 °F
Óleo hidráulico Max. Caudal
107,7 l/min28,5 GPM
Óleo hidráulico Max. Pressão
69 bar1000 psi
Óleo hidráulico Max. Temperatura
121 °C250 °F
Vácuo Max. Pressão
-0,95 bar-13,75 psi
Vácuo Max. Temperatura
121 °C250 °F
Documentos e Recursos
Guia de instalação
Installation Guide for 54, 55, and 57 series
Desenho de interface
Interface Control drawing for 355-021-577
Manual de operação
Operating Manual for Air and Hydraulic unions
Guia de serviço
Service Guide for unions beginning with 55 to 655
