Union, Special, 1-1/4" UNF RH, 1" NPT
355-188
- Operação em fluxo único e fluxo duplo
- União rotativa auto suportada
- Conexão radial na carcaça
- Selos mecânicos balanceados
- 3 orifícios de respiro
- Carcaça de liga de bronze forjado e rotor em INOX
- Opções especiais incluem respiros roscados, e projeto de baixo torque
- Combinação de selo: Grafite / Bronze para água; Grafite / Cerâmica para óleo térmico quente, água quente e vapor saturado; Carbeto de tungstênio / Cerâmica para condições severas como água de má qualidade

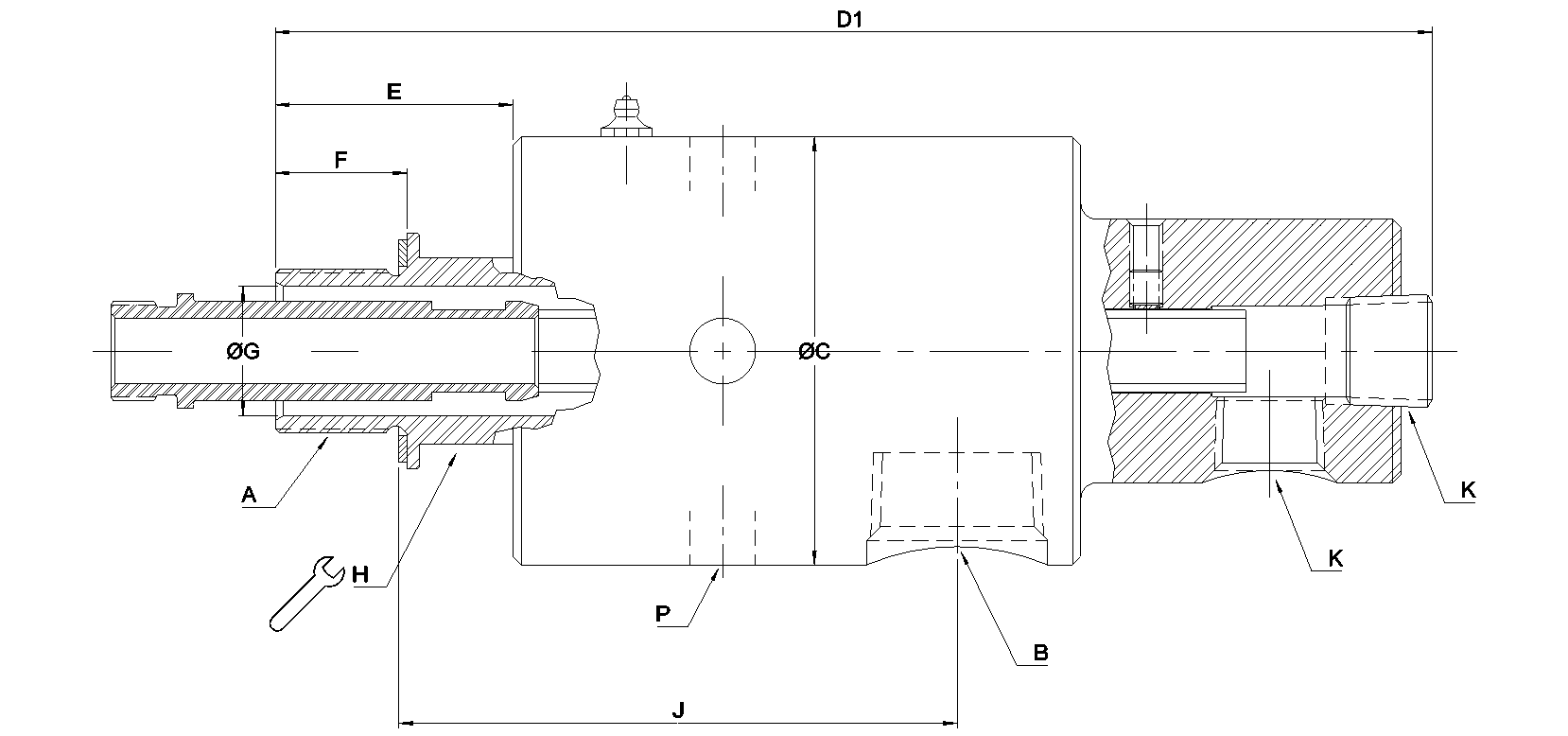

Dimensões
A
1-1/4"-12 UNF RH1-1/4"-12 UNF RH
B
1"-11.5 NPT1"-11.5 NPT
C
82,55 mm3,25 "
D1
223,2 mm8,787 "
E
45,9 mm1,807 "
F
25,4 mm1 "
G
25 mm0,984 "
H
36 mm1,417 "
J
107,8 mm4,244 "
K
1/2"-14 NPT1/2"-14 NPT
P
Non-ThreadedNon-Threaded
Condições de Funcionamento
Fluido
darex(canSealant)darex(canSealant)
Conexão de rotor
1-1/4"-12 UNF RH 1-1/4"-12 UNF RH
Conexão de mangueira
1"-11.5 NPT 1"-11.5 NPT
Max. Pressão
10 bar150 psi
Max. Temperatura
121 °C250 °F
Documentos e Recursos
Guia de instalação
Installation Guide for 54, 55, and 57 series
Desenho de interface
Interface Control drawing for 355-188
Manual de operação
Operating Manual for 54, 55, and 57 series
Guia de serviço
Service Guide for unions beginning with 55 to 655
