Union, 2.5" flange, 1.26" pilot, 1" PT

357-060-194

  • Projeto de fluxo único e fluxo duplo
  • União rotativa auto suportada
  • Conexão radial na carcaça
  • Selos mecânicos balanceados
  • Face rotativa chavetada
  • Fácil e rápida substituição dos componentes de vedação
  • Rolamentos de esfera lubrificados para a vida
  • Selo de combinação para vida útil extendida (ELS) para água de baixa qualidade
  • 3 orifícios de respiro
  • Carcaça de liga de bronze forjado e rotor em INOX
  • Opções especiais incluem respiros roscados

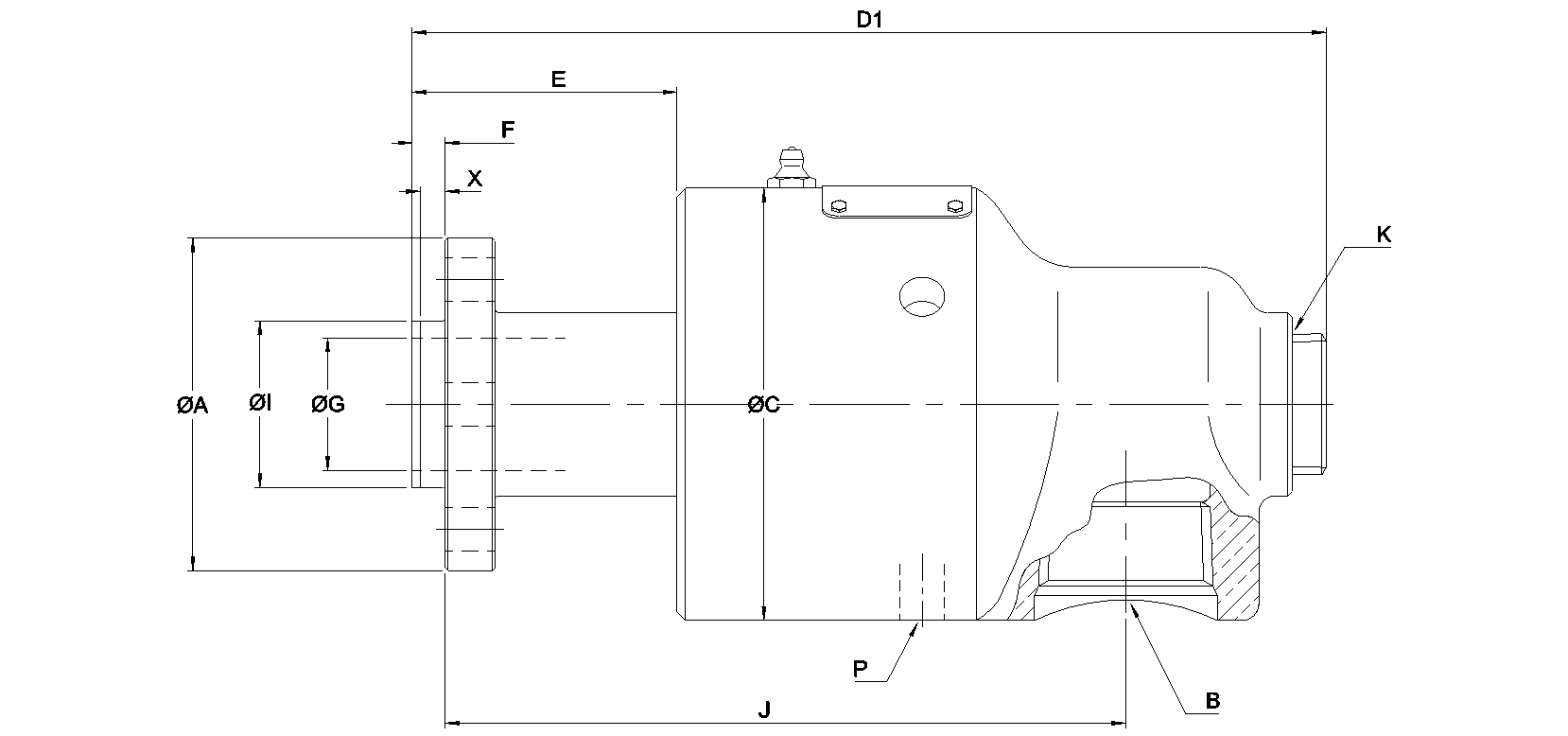

Dimensões

Selected dimensions for this product
A
63 mm
B
1"-11 PT
C
82,55 mm
D1
167,5 mm
E
50 mm
F
4,72 mm
G
25 mm
I
31,884 mm
J
135,7 mm
K
3/4"-14 NPT
P
Non-Threaded
X
4,72 mm

Condições de Funcionamento

Recommended operating limits for pressure and speed
Fluido
Óleo quente, Vapor, Água
Conexão de rotor
63 mm
Conexão de mangueira
1"-11 PT
Óleo quente Max. Caudal
107,7 l/min
Óleo quente Max. Pressão
6,9 bar
Óleo quente Max. Temperatura
93 °C
Vapor Max. Caudal
448,9 l/min
Vapor Max. Pressão
1 bar
Vapor Max. Temperatura
93 °C
Água Max. Caudal
107,7 l/min
Água Max. Pressão
51,7 bar
Água Max. Temperatura
93 °C

Documentos e Recursos

Guia de instalação
Installation Guide for 54, 55, and 57 series
Manual de operação
Operating Manual for 54, 55, and 57 series
Guia de serviço
Service Guide for unions 57-series unions
