Union, 1-1/2" PT RH, 1-1/2" NPT

452-000-515

  • Projeto de fluxo único
  • União rotativa auto suportada
  • Conexão radial na carcaça
  • Selos mecânicos balanceados
  • Combinação de selo: Grafite / Aço ferramenta endurecido ou Grafite / Carbeto de silício
  • Feltro lubrificador na cavidade do selo para serviço com ar comprimido
  • Oleador para relubrificação (3 a 5 gotas / mês)
  • Projeto de baixo torque
  • Projeto de peso aliviado
  • Carcaça em alumínio e rotor em INOX ou aço carbono, dependendo do modelo
  • Rolamentos de esfera lubrificados para a vida

Dimensões

Selected dimensions for this product
A
1-1/2"-11 PT RH
B
1-1/2"-11.5 NPT
C
108 mm
D1
196 mm
E
62 mm
F
30 mm
G
38 mm
H
55 mm
J
146 mm

Condições de Funcionamento

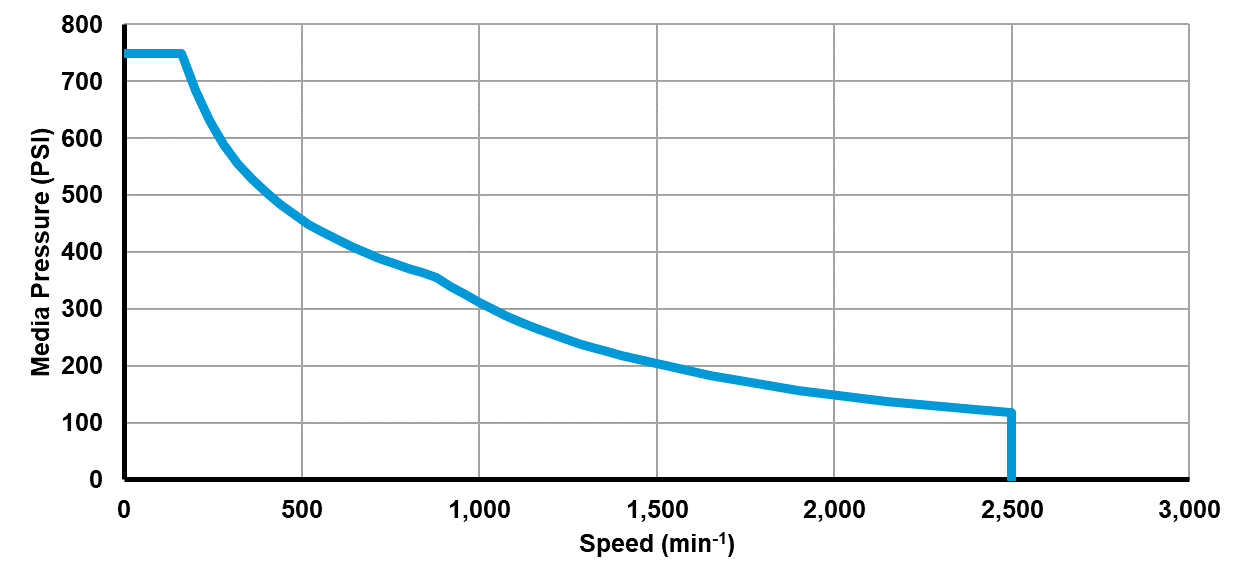

Recommended operating limits for pressure and speed
Fluido
Ar, Óleo hidráulico, Vácuo
Conexão de rotor
1-1/2"-11 PT RH
Conexão de mangueira
1-1/2"-11.5 NPT
Ar Max. Caudal
39077 l/min
Ar Max. Pressão
10 bar
Ar Max. Temperatura
121 °C
Óleo hidráulico Max. Caudal
174,3 l/min
Óleo hidráulico Max. Pressão
51,7 bar
Óleo hidráulico Max. Temperatura
121 °C
Vácuo Max. Pressão
-0,95 bar
Vácuo Max. Temperatura
121 °C

Documentos e Recursos

Desenho de interface
Interface Control drawing for 452-000-515
Manual de operação
Operating Manual for Air and Hydraulic unions
