Union, CCM, 2" UNF RH, 1-1/2" NPT

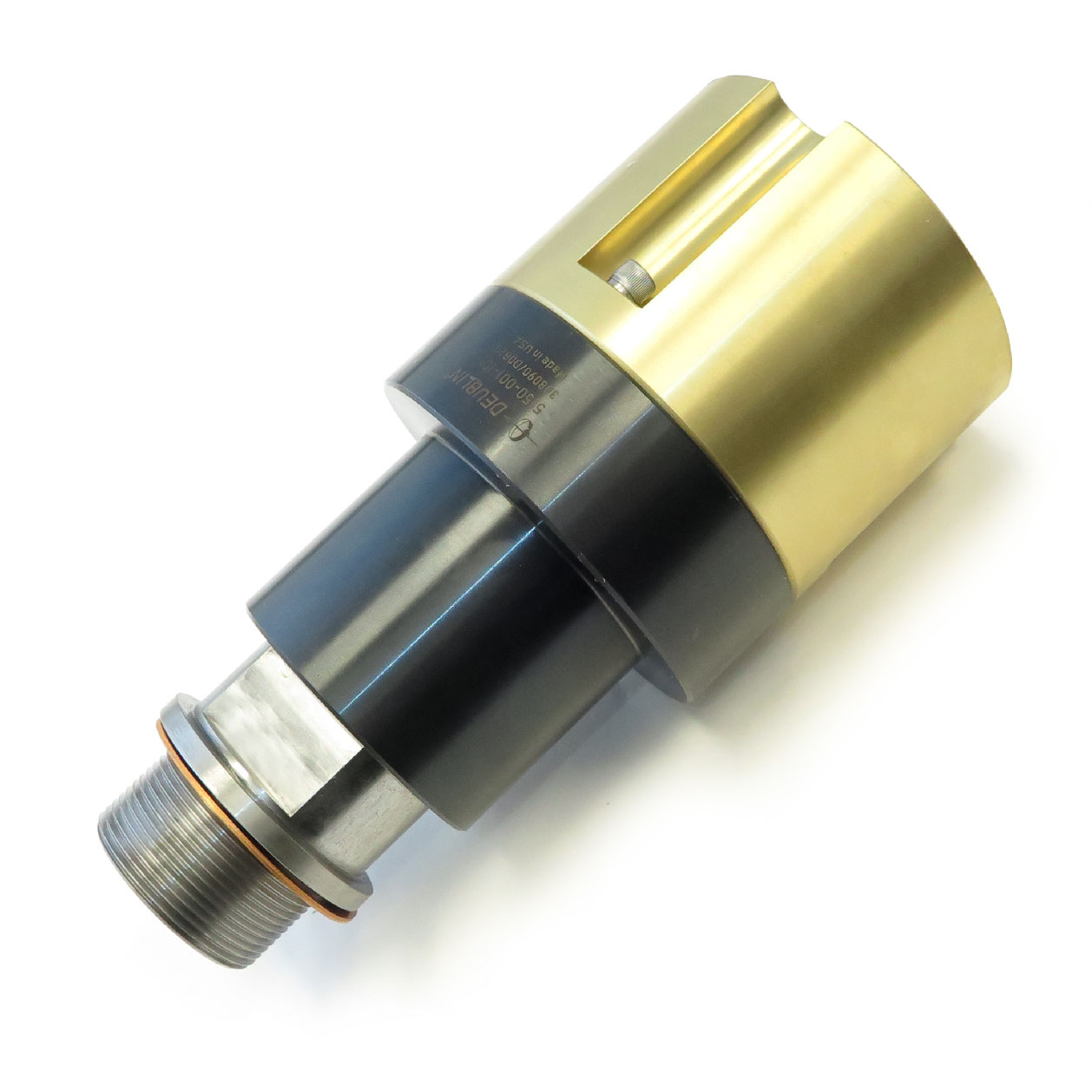

Product photo

5150-001-101

    Dimensões

    A
    2"-12 UNF RH
    B
    1-1/2"-11.5 NPT
    C
    108 mm
    D1
    238 mm
    E
    60 mm
    F
    29 mm
    G
    38,1 mm
    H
    44 mm
    J
    165 mm
    K
    1-1/4"-11.5 NPT
    O

    Condições de Funcionamento

    Consult Deublin if operating pressure and speed both are close to maximum rating
    Fluido
    Água
    Conexão de rotor
    2"-12 UNF RH
    Conexão de mangueira
    1-1/2"-11.5 NPT
    Água Max. Pressão
    10 bar
    Água Max. Temperatura
    121 °C

    Documentos e Recursos

    Desenho de interface
    Interface Control drawing for 5150-001-101
    Guia de serviço
    Service Guide for unions 5000-series unions
