Union, Stainless Steel, 1-3/4" UN LH, 1-1/4" NPT
524-021-181
- Projeto de fluxo único e fluxo duplo
- União rotativa auto suportada
- Conexão radial na carcaça. Conexão axial disponível.
- Peças em contato com o fluido fabricadas em aço INOX
- Disponível para aplicações em indústrias alimentícias, químicas e farmacêuticas
- Fluxo de fluido completo

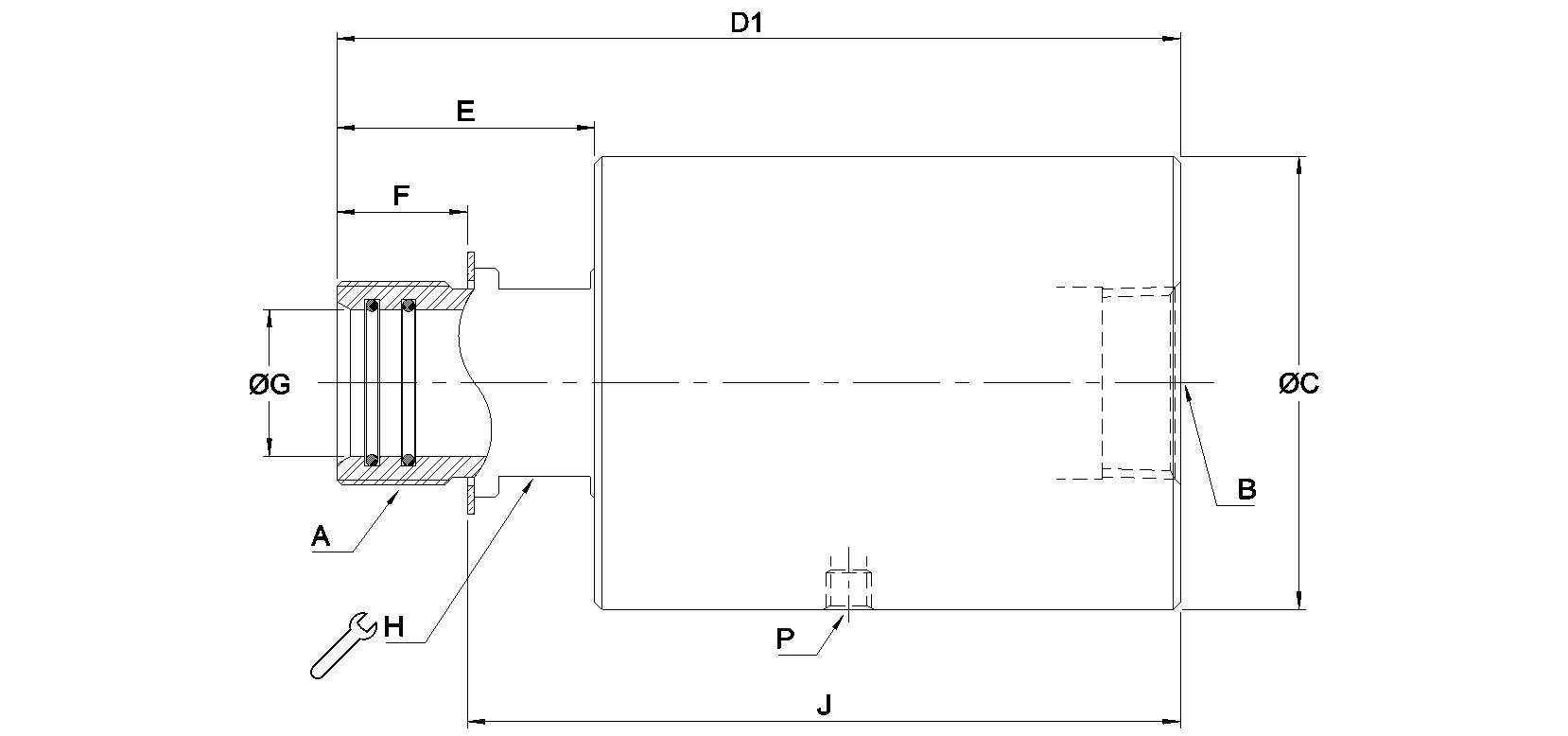

Dimensões
A
1-3/4"-12 UN LH1-3/4"-12 UN LH
B
1-1/4"-11.5 NPT1-1/4"-11.5 NPT
C
99 mm3,898 "
D1
184 mm7,244 "
E
56,8 mm2,236 "
F
28,5 mm1,122 "
G
32,037 mm1,261 "
J
155,5 mm6,122 "
P
M10x1M10x1

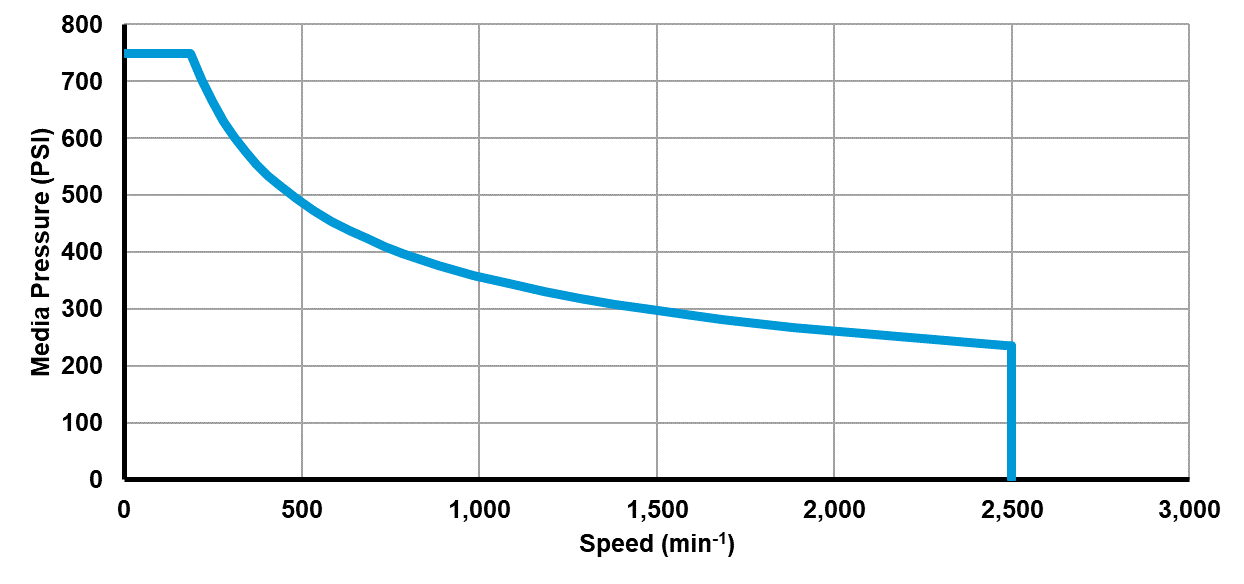

Condições de Funcionamento
Fluido
ÁguaÁgua
Conexão de rotor
1-3/4"-12 UN LH 1-3/4"-12 UN LH
Conexão de mangueira
1-1/4"-11.5 NPT 1-1/4"-11.5 NPT
Água Max. Caudal
174,3 l/min46 GPM
Água Max. Pressão
51,7 bar750 psi
Água Max. Temperatura
93 °C195 °F
