Union, 1-1/4" NPT LH, 1-1/4" NPT

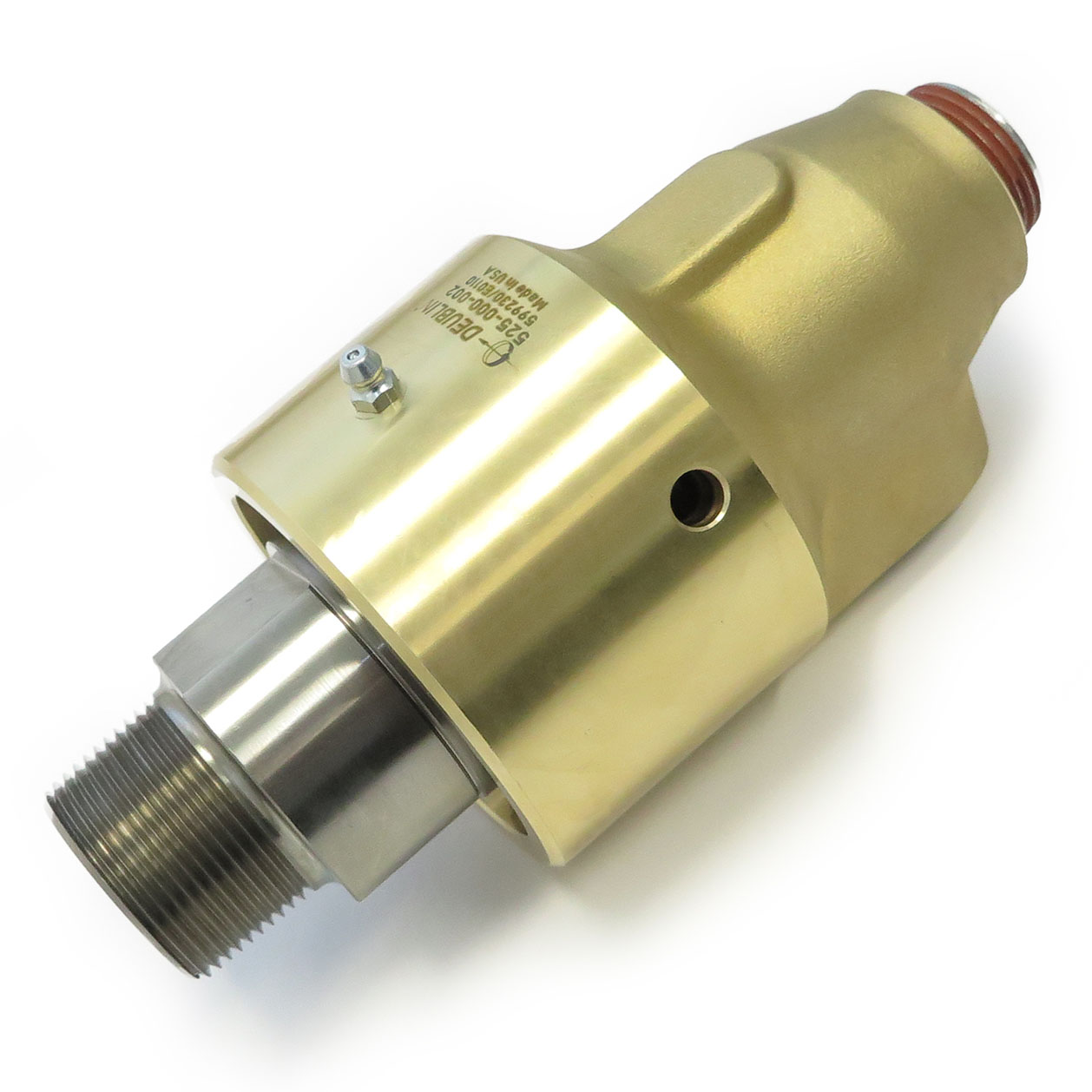

Product photo

525-000-002

  • Operação em fluxo único e fluxo duplo
  • União rotativa auto suportada
  • Conexão radial na carcaça
  • Selos mecânicos balanceados
  • 3 orifícios de respiro
  • Carcaça de liga de bronze forjado e rotor em INOX
  • Opções especiais incluem respiros roscados, e projeto de baixo torque
  • Combinação de selo: Grafite / Bronze para água; Grafite / Cerâmica para óleo térmico quente, água quente e vapor saturado; Carbeto de tungstênio / Cerâmica para condições severas como água de má qualidade

Dimensões

Selected dimensions for this product
A
1-1/4"-11.5 NPT LH
B
1-1/4"-11.5 NPT
C
90,5 mm
D1
195,2 mm
E
56,8 mm
F
28,6 mm
G
31,8 mm
H
46 mm
J
130,2 mm
K
1"-11.5 NPT
P
Non-Threaded

Condições de Funcionamento

Recommended operating limits for pressure and speed
Fluido
Óleo quente, Vapor, Água
Conexão de rotor
1-1/4"-11.5 NPT LH
Conexão de mangueira
1-1/4"-11.5 NPT
Óleo quente Max. Caudal
174,3 l/min
Óleo quente Max. Pressão
6,9 bar
Óleo quente Max. Temperatura
121 °C
Vapor Max. Caudal
726,2 l/min
Vapor Max. Pressão
1 bar
Vapor Max. Temperatura
121 °C
Água Max. Caudal
174,3 l/min
Água Max. Pressão
51,7 bar
Água Max. Temperatura
121 °C
