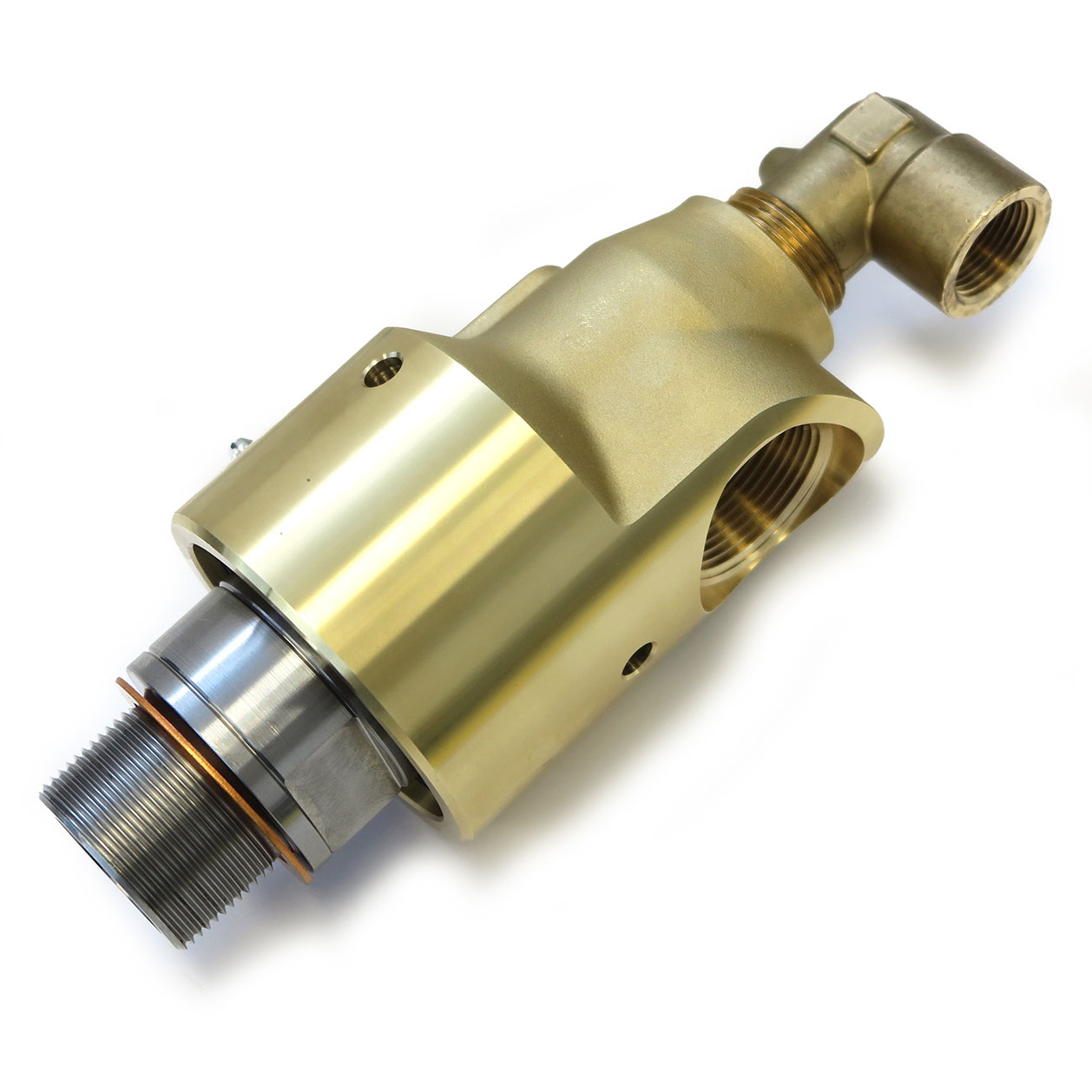

Union, Duoflow, 1-3/4" UN RH, 1-1/4" NPT
525-576-026104
- Operação em fluxo único e fluxo duplo
- União rotativa auto suportada
- Conexão radial na carcaça
- Selos mecânicos balanceados
- 3 orifícios de respiro
- Carcaça de liga de bronze forjado e rotor em INOX
- Opções especiais incluem respiros roscados, e projeto de baixo torque
- Combinação de selo: Grafite / Bronze para água; Grafite / Cerâmica para óleo térmico quente, água quente e vapor saturado; Carbeto de tungstênio / Cerâmica para condições severas como água de má qualidade
Dimensões
A
1-3/4"-12 UN RH1-3/4"-12 UN RH
B
1-1/4"-11.5 NPT1-1/4"-11.5 NPT
C
90,5 mm3,563 "
D1
186 mm7,323 "
D2
236 mm9,291 "
E
55,65 mm2,191 "
F
28,5 mm1,122 "
G
31,75 mm1,25 "
H
46 mm1,811 "
J
146,2 mm5,756 "
K
3/4"-14 NPT3/4"-14 NPT
M
33,5 mm1,319 "
N
71,2 mm2,803 "
O
NPT 3/4"-14 RHNPT 3/4"-14 RH
P
Non-ThreadedNon-Threaded
R
201 mm7,913 "
S
25 mm0,984 "
S2
19,25 mm0,758 "
S3
RotatingRotating
Condições de Funcionamento
Fluido
Água quenteÁgua quente
Conexão de rotor
1-3/4"-12 UN RH 1-3/4"-12 UN RH
Conexão de mangueira
1-1/4"-11.5 NPT 1-1/4"-11.5 NPT
Água quente Max. Caudal
174,3 l/min46 GPM
Água quente Max. Pressão
51,7 bar750 psi
Água quente Max. Temperatura
121 °C250 °F
