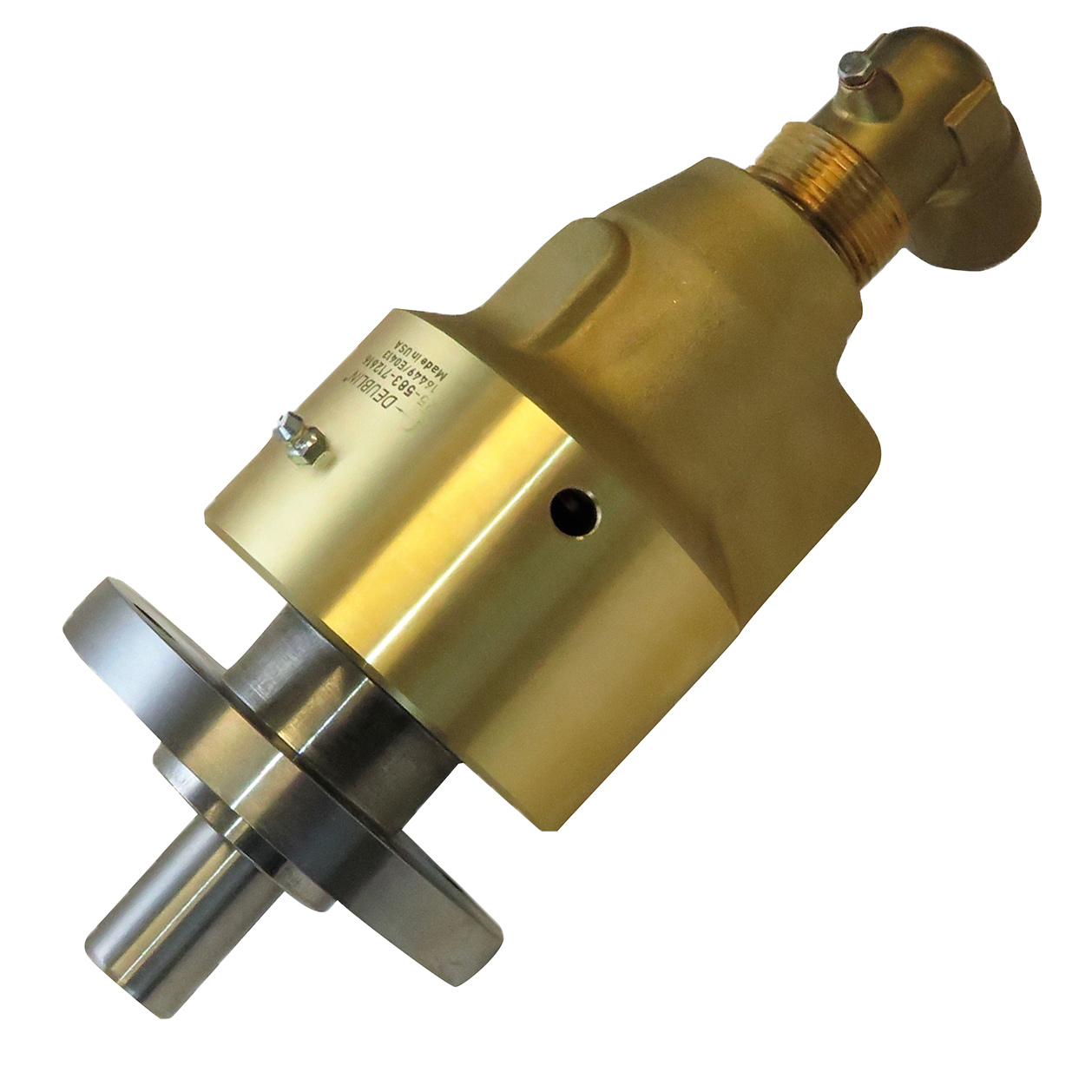

Union, Hot Pack, Duoflow, 100 mm flange, 44 mm pilot, 1-1/4" NPT
525-583-712616
- Operação em fluxo único e fluxo duplo
- União rotativa auto suportada
- Conexão radial na carcaça
- Selos mecânicos balanceados
- 3 orifícios de respiro
- Carcaça de liga de bronze forjado e rotor em INOX
- Opções especiais incluem respiros roscados, e projeto de baixo torque
- Combinação de selo: Grafite / Bronze para água; Grafite / Cerâmica para óleo térmico quente, água quente e vapor saturado; Carbeto de tungstênio / Cerâmica para condições severas como água de má qualidade
Dimensões
A
100 mm3,937 "
B
1-1/4"-11.5 NPT1-1/4"-11.5 NPT
C
90,5 mm3,563 "
D1
225,98 mm8,897 "
D2
275 mm10,827 "
E
93,5 mm3,681 "
F
58 mm2,283 "
G
32 mm1,26 "
I
44 mm1,732 "
J
126 mm4,961 "
K
1"-11.5 NPT1"-11.5 NPT
M
35 mm1,378 "
N
72 mm2,835 "
O
NPT 3/4"-14 RHNPT 3/4"-14 RH
P
Non-ThreadedNon-Threaded
R
198 mm7,795 "
S3
FixedFixed
X
8 mm0,315 "
Condições de Funcionamento
Fluido
Óleo quenteÓleo quente
Conexão de rotor
100 mm3.937 "
Conexão de mangueira
1-1/4"-11.5 NPT 1-1/4"-11.5 NPT
Óleo quente Max. Caudal
6000 l/min1585 GPM
Óleo quente Max. Pressão
10 bar150 psi
Óleo quente Max. Temperatura
160 °C320 °F
Documentos e Recursos
Guia de instalação
Installation Guide for 54, 55, and 57 series
Manual de operação
Operating Manual for 54, 55, and 57 series
