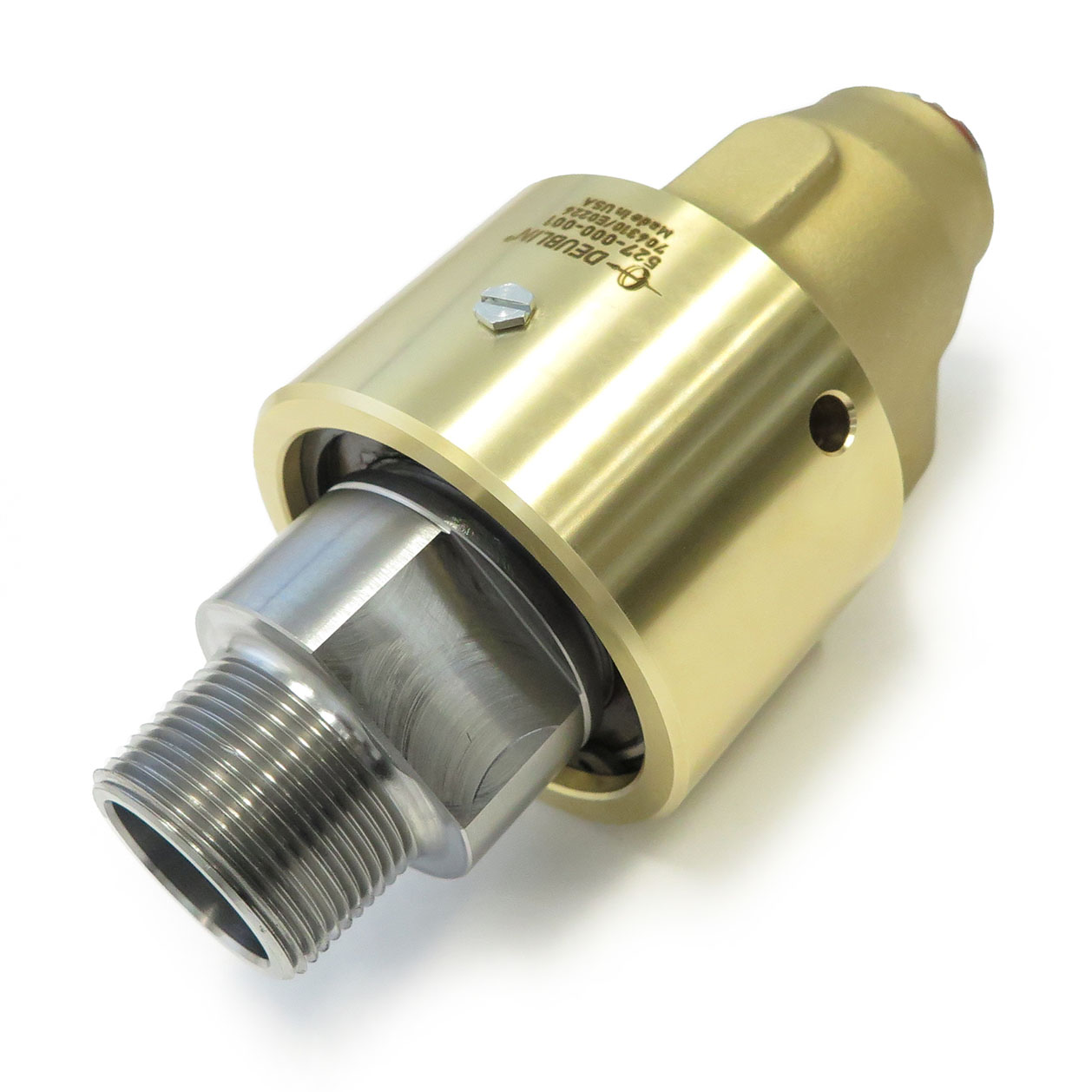

Union, 1-1/4" NPT RH, 1-1/4" NPT
527-000-001
- Projeto de fluxo único e fluxo duplo
- União rotativa auto suportada
- Conexão radial na carcaça
- Selos mecânicos balanceados
- Face rotativa chavetada
- Fácil e rápida substituição dos componentes de vedação
- Rolamentos de esfera lubrificados para a vida
- Selo de combinação para vida útil extendida (ELS) para água de baixa qualidade
- 3 orifícios de respiro
- Carcaça de liga de bronze forjado e rotor em INOX
- Opções especiais incluem respiros roscados
Dimensões
A
1-1/4"-11.5 NPT RH1-1/4"-11.5 NPT RH
B
1-1/4"-11.5 NPT1-1/4"-11.5 NPT
C
90 mm3,543 "
D1
194 mm7,638 "
E
56,6 mm2,228 "
F
56,6 mm2,228 "
G
32 mm1,26 "
H
44,45 mm1,75 "
J
133 mm5,236 "
K
1"-11.5 NPT1"-11.5 NPT
P
Non-ThreadedNon-Threaded
Condições de Funcionamento
Fluido
ÁguaÁgua
Conexão de rotor
1-1/4"-11.5 NPT RH 1-1/4"-11.5 NPT RH
Conexão de mangueira
1-1/4"-11.5 NPT 1-1/4"-11.5 NPT
Água Max. Caudal
174,3 l/min46 GPM
Água Max. Pressão
10 bar150 psi
Água Max. Temperatura
93 °C195 °F
Documentos e Recursos
Guia de instalação
Installation Guide for 54, 55, and 57 series
Desenho de interface
Interface Control drawing for 527-000-001
Manual de operação
Operating Manual for 54, 55, and 57 series
Guia de serviço
Service Guide for unions 57-series unions
