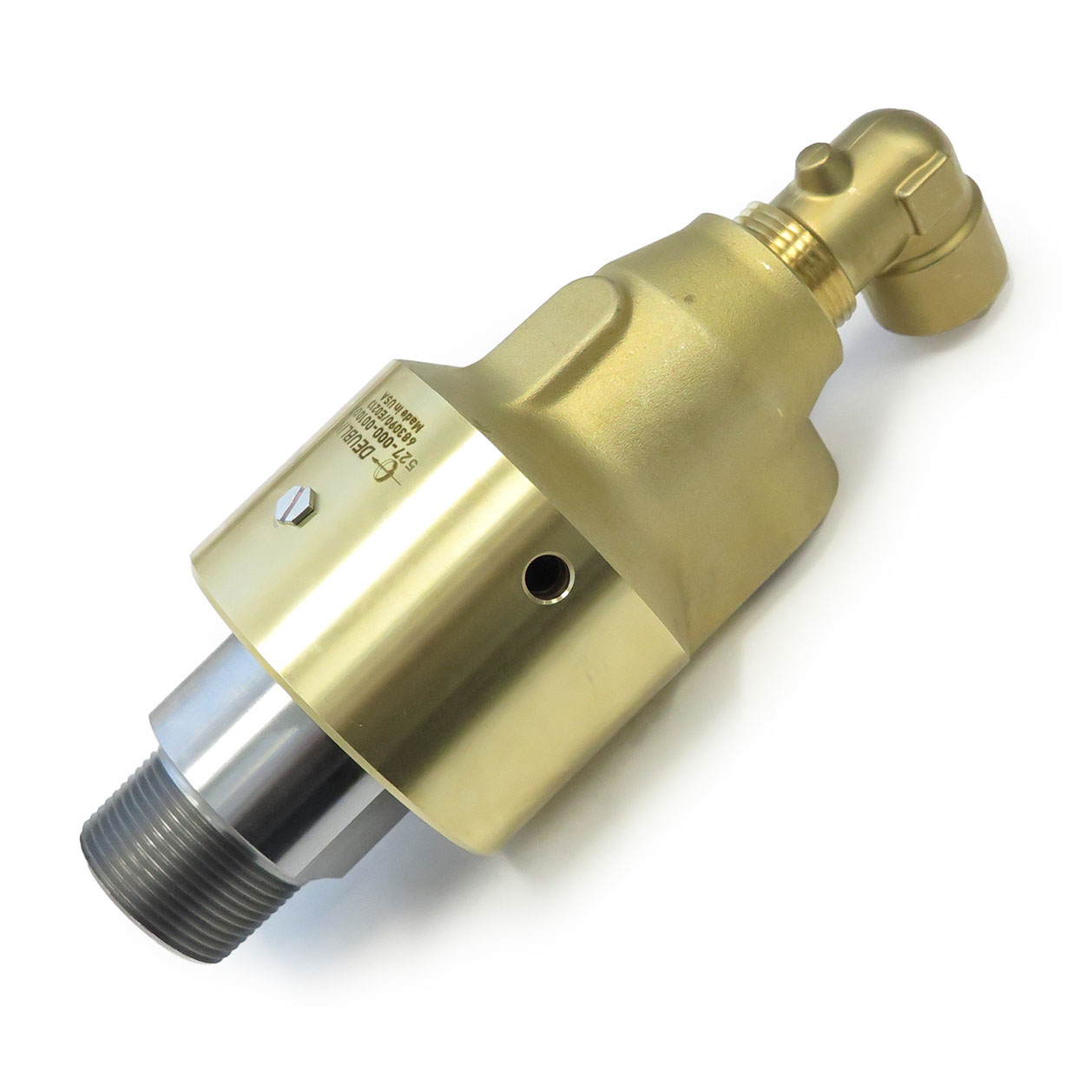

Union, Duoflow, 1-1/4" NPT RH, 1-1/4" NPT
527-000-001007
- Projeto de fluxo único e fluxo duplo
- União rotativa auto suportada
- Conexão radial na carcaça
- Selos mecânicos balanceados
- Face rotativa chavetada
- Fácil e rápida substituição dos componentes de vedação
- Rolamentos de esfera lubrificados para a vida
- Selo de combinação para vida útil extendida (ELS) para água de baixa qualidade
- 3 orifícios de respiro
- Carcaça de liga de bronze forjado e rotor em INOX
- Opções especiais incluem respiros roscados
Dimensões
A
1-1/4"-11.5 NPT RH1-1/4"-11.5 NPT RH
B
1-1/4"-11.5 NPT1-1/4"-11.5 NPT
C
90 mm3,543 "
D1
190 mm7,48 "
D2
240 mm9,449 "
E
56,6 mm2,228 "
F
27 mm1,063 "
G
31,7 mm1,248 "
H
45 mm1,772 "
J
133,4 mm5,252 "
K
3/4"-14 NPT3/4"-14 NPT
M
36 mm1,417 "
N
73 mm2,874 "
O
NPT 1"-11.5 RHNPT 1"-11.5 RH
P
Non-ThreadedNon-Threaded
R
185 mm7,283 "
S3
ThreadedThreaded

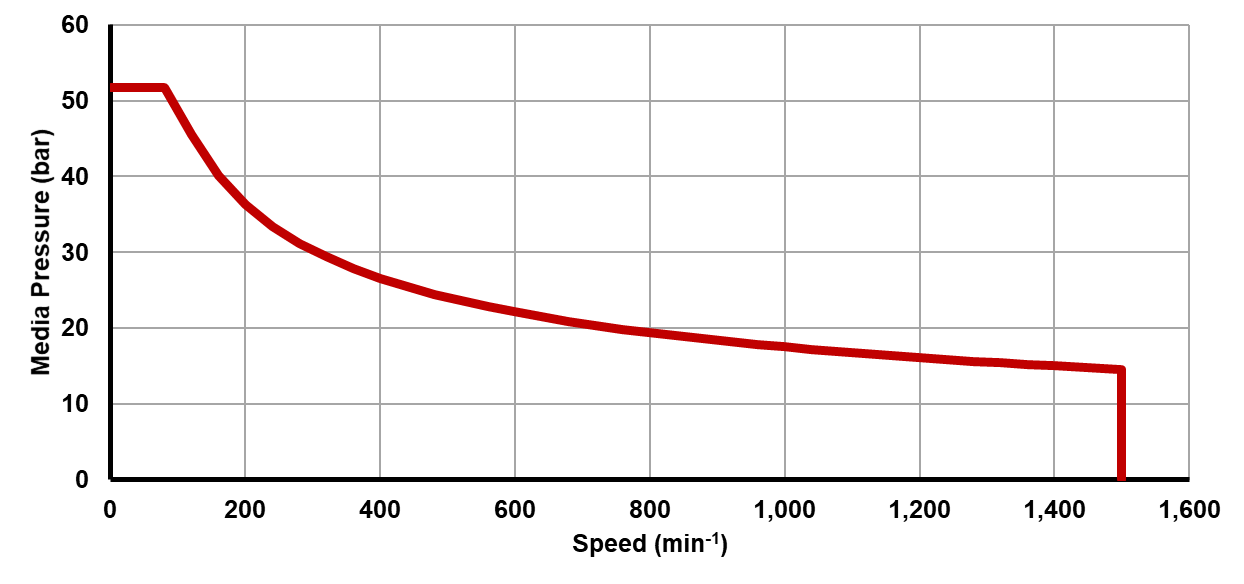

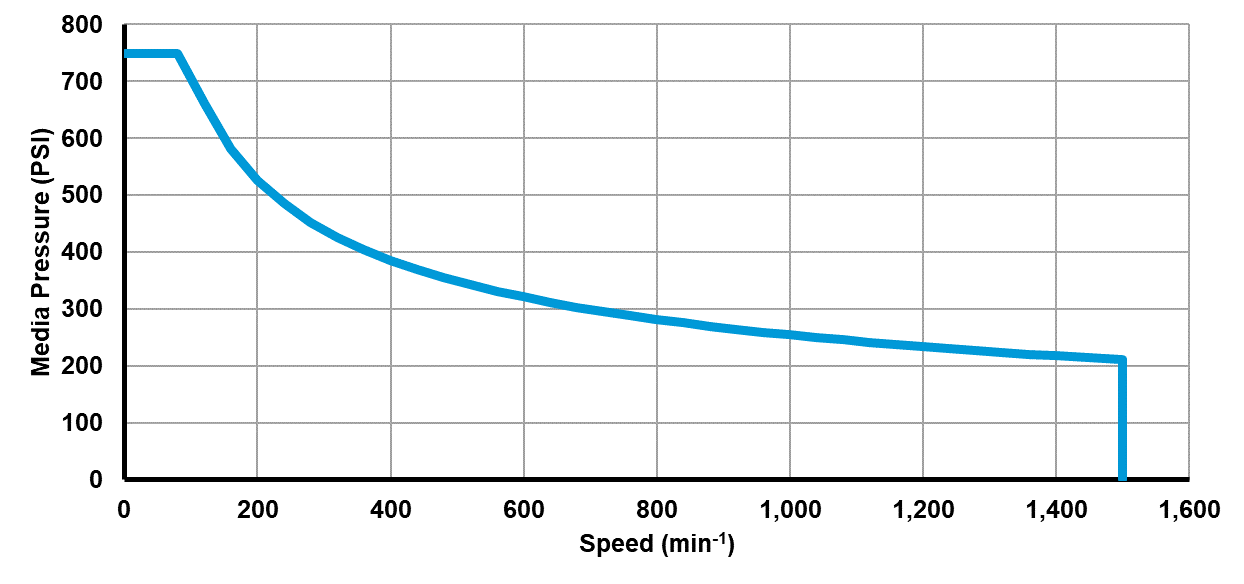

Condições de Funcionamento
Fluido
ÁguaÁgua
Conexão de rotor
1-1/4"-11.5 NPT RH 1-1/4"-11.5 NPT RH
Conexão de mangueira
1-1/4"-11.5 NPT 1-1/4"-11.5 NPT
Água Max. Caudal
174,3 l/min46 GPM
Água Max. Pressão
10 bar150 psi
Água Max. Temperatura
93 °C195 °F
