Union, Duoflow, 1-3/4" UN LH, 1-1/4" NPT
527-000-026104
- Projeto de fluxo único e fluxo duplo
- União rotativa auto suportada
- Conexão radial na carcaça
- Selos mecânicos balanceados
- Face rotativa chavetada
- Fácil e rápida substituição dos componentes de vedação
- Rolamentos de esfera lubrificados para a vida
- Selo de combinação para vida útil extendida (ELS) para água de baixa qualidade
- 3 orifícios de respiro
- Carcaça de liga de bronze forjado e rotor em INOX
- Opções especiais incluem respiros roscados

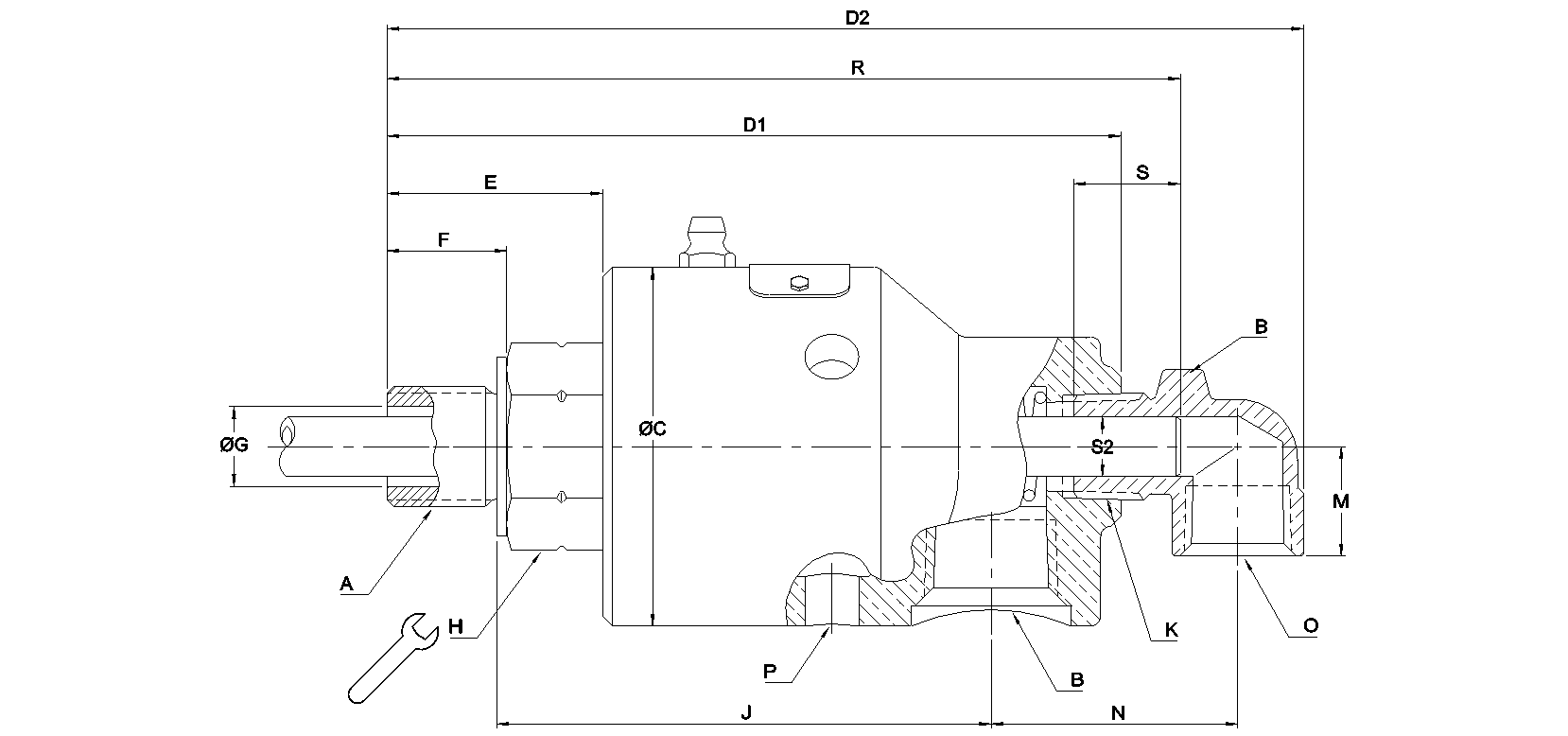

Dimensões
A
1-3/4"-12 UN LH1-3/4"-12 UN LH
B
1-1/4"-11.5 NPT1-1/4"-11.5 NPT
C
90,5 mm3,563 "
D1
186,9 mm7,358 "
D2
237,2 mm9,339 "
E
56,8 mm2,236 "
F
28,6 mm1,126 "
G
31,8 mm1,252 "
H
46 mm1,811 "
J
118,7 mm4,673 "
K
1"-11.5 NPT1"-11.5 NPT
M
35 mm1,378 "
N
73 mm2,874 "
O
NPT 3/4"-14 RHNPT 3/4"-14 RH
P
Non-ThreadedNon-Threaded
R
208 mm8,189 "
S
38,1 mm1,5 "
S2
19,02 mm0,749 "
S3
RotatingRotating
Condições de Funcionamento
Fluido
ÁguaÁgua
Conexão de rotor
1-3/4"-12 UN LH 1-3/4"-12 UN LH
Conexão de mangueira
1-1/4"-11.5 NPT 1-1/4"-11.5 NPT
Água Max. Caudal
174,3 l/min46 GPM
Água Max. Pressão
10 bar150 psi
Água Max. Temperatura
93 °C195 °F
Documentos e Recursos
Guia de instalação
Installation Guide for 54, 55, and 57 series
Desenho de interface
Interface Control drawing for 527-000-026104
Manual de operação
Operating Manual for 54, 55, and 57 series
Guia de serviço
Service Guide for unions 57-series unions
