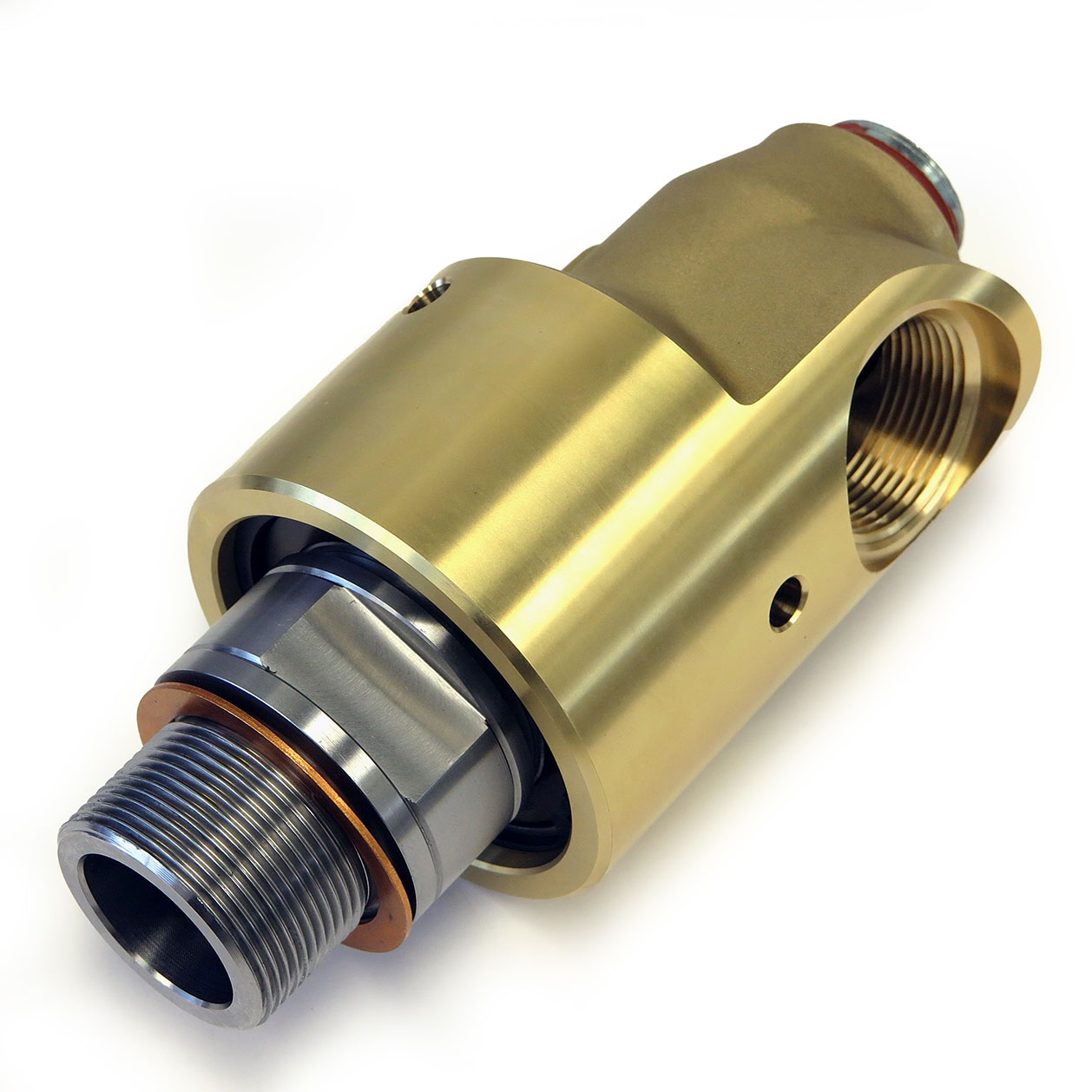

Union, 1-3/4" UN LH, 1-1/4" NPT
527-000-027
- Projeto de fluxo único e fluxo duplo
- União rotativa auto suportada
- Conexão radial na carcaça
- Selos mecânicos balanceados
- Face rotativa chavetada
- Fácil e rápida substituição dos componentes de vedação
- Rolamentos de esfera lubrificados para a vida
- Selo de combinação para vida útil extendida (ELS) para água de baixa qualidade
- 3 orifícios de respiro
- Carcaça de liga de bronze forjado e rotor em INOX
- Opções especiais incluem respiros roscados
Dimensões
A
1-3/4"-12 UN LH1-3/4"-12 UN LH
B
1-1/4"-11.5 NPT1-1/4"-11.5 NPT
C
90,5 mm3,563 "
D1
192 mm7,559 "
E
57 mm2,244 "
F
30,1 mm1,185 "
G
32 mm1,26 "
H
44 mm1,732 "
J
119 mm4,685 "
K
1"-11.5 NPT1"-11.5 NPT
P
Non-ThreadedNon-Threaded
Condições de Funcionamento
Fluido
ÁguaÁgua
Conexão de rotor
1-3/4"-12 UN LH 1-3/4"-12 UN LH
Conexão de mangueira
1-1/4"-11.5 NPT 1-1/4"-11.5 NPT
Água Max. Caudal
174,3 l/min46 GPM
Água Max. Pressão
10 bar150 psi
Água Max. Temperatura
93 °C195 °F
Documentos e Recursos
Guia de instalação
Installation Guide for 54, 55, and 57 series
Manual de operação
Operating Manual for 54, 55, and 57 series
Guia de serviço
Service Guide for unions 57-series unions
