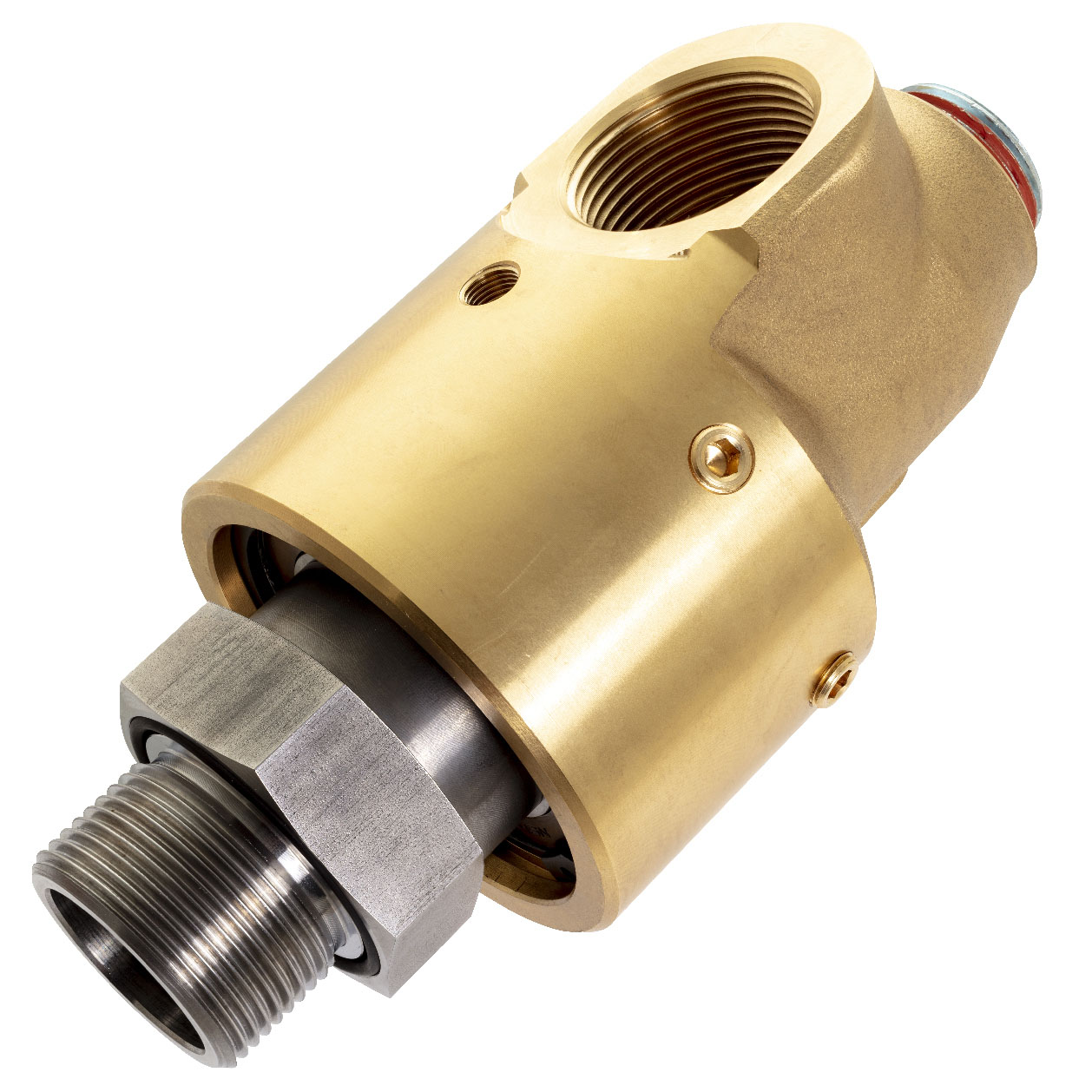

Union, G 1-1/4" RH, G 1-1/4"
527-265-720
- Projeto de fluxo único e fluxo duplo
- União rotativa auto suportada
- Conexão radial na carcaça
- Selos mecânicos balanceados
- Face rotativa chavetada
- Fácil e rápida substituição dos componentes de vedação
- Rolamentos de esfera lubrificados para a vida
- Selo de combinação para vida útil extendida (ELS) para água de baixa qualidade
- 3 orifícios de respiro
- Carcaça de liga de bronze forjado e rotor em INOX
- Opções especiais incluem respiros roscados
Dimensões
A
G 1-1/4"-11 RHG 1-1/4"-11 RH
B
G 1-1/4"-11G 1-1/4"-11
C
91 mm3,583 "
D1
184,4 mm7,26 "
E
54 mm2,126 "
F
26 mm1,024 "
G
31,8 mm1,252 "
H
55 mm2,165 "
J
119 mm4,685 "
K
1"-11.5 NPT1"-11.5 NPT
P
G 1/8"-28G 1/8"-28
Condições de Funcionamento
Fluido
ÁguaÁgua
Conexão de rotor
G 1-1/4"-11 RH G 1-1/4"-11 RH
Conexão de mangueira
G 1-1/4"-11 G 1-1/4"-11
Água Max. Caudal
174,3 l/min46 GPM
Água Max. Pressão
10 bar150 psi
Água Max. Temperatura
93 °C195 °F
Documentos e Recursos
Guia de instalação
Installation Guide for 54, 55, and 57 series
Desenho de interface
Interface Control drawing for 527-265-720
Manual de operação
Operating Manual for 54, 55, and 57 series
Guia de serviço
Service Guide for unions 57-series unions
