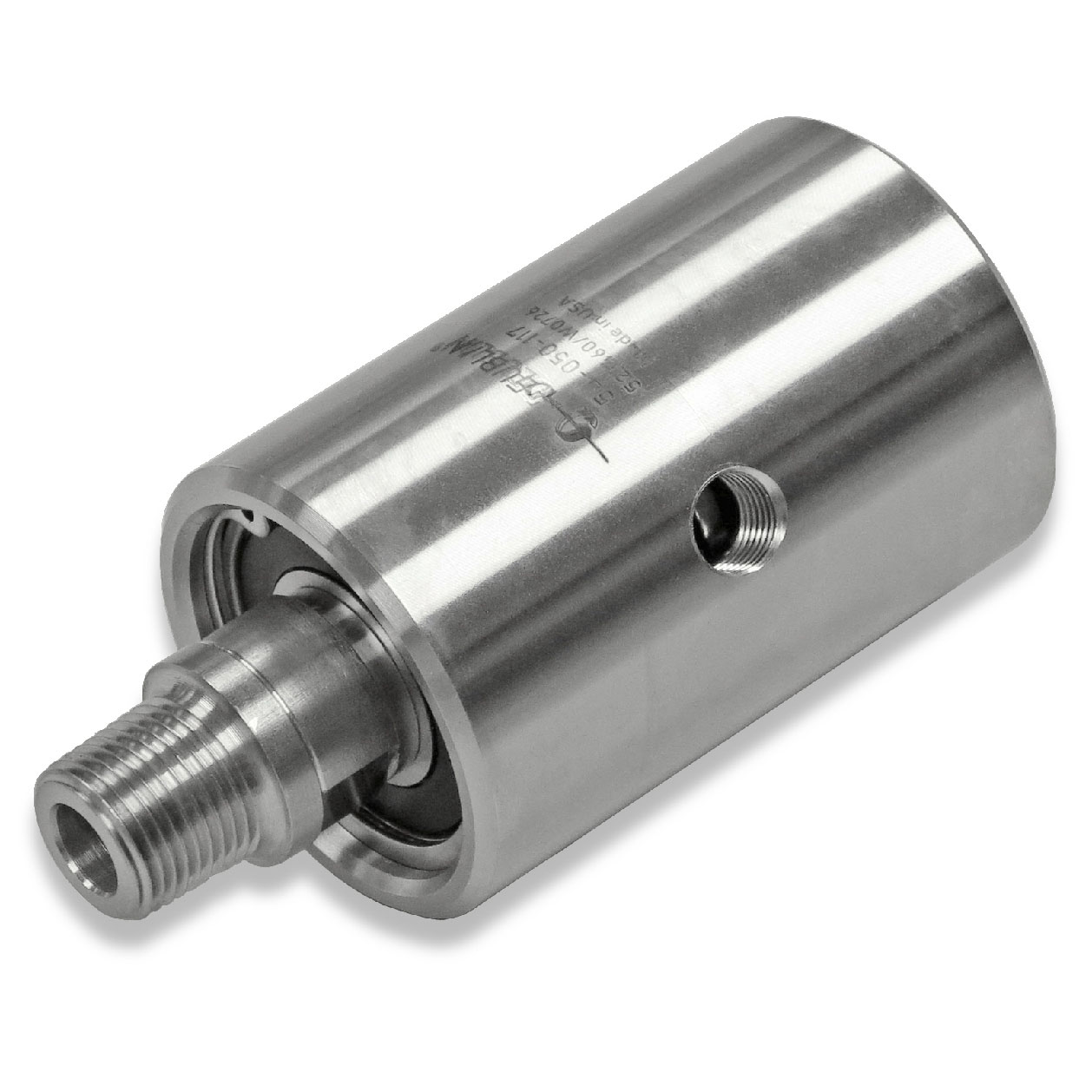

Union, Stainless Steel, 3/8" NPT RH, 3/8" NPT
54-050-117
- Projeto de fluxo único e fluxo duplo
- União rotativa auto suportada
- Conexão radial na carcaça. Conexão axial disponível.
- Peças em contato com o fluido fabricadas em aço INOX
- Disponível para aplicações em indústrias alimentícias, químicas e farmacêuticas
- Fluxo de fluido completo
Dimensões
A
3/8"-18 NPT RH3/8"-18 NPT RH
B
3/8"-18 NPT3/8"-18 NPT
C
49,213 mm1,938 "
D1
101,6 mm4 "
E
26,988 mm1,063 "
F
15,875 mm0,625 "
G
9,525 mm0,375 "
H
19,05 mm0,75 "
J
76,2 mm3 "
P
Non-ThreadedNon-Threaded
Condições de Funcionamento
Fluido
ÁguaÁgua
Conexão de rotor
3/8"-18 NPT RH 3/8"-18 NPT RH
Conexão de mangueira
3/8"-18 NPT 3/8"-18 NPT
Água Max. Caudal
12,5 l/min3,3 GPM
Água Max. Pressão
10 bar150 psi
Água Max. Temperatura
93 °C195 °F
