Union, Stainless Steel, G 3/8" RH, 3/8" NPT

54-085-178

  • Projeto de fluxo único e fluxo duplo
  • União rotativa auto suportada
  • Conexão radial na carcaça. Conexão axial disponível.
  • Peças em contato com o fluido fabricadas em aço INOX
  • Disponível para aplicações em indústrias alimentícias, químicas e farmacêuticas
  • Fluxo de fluido completo

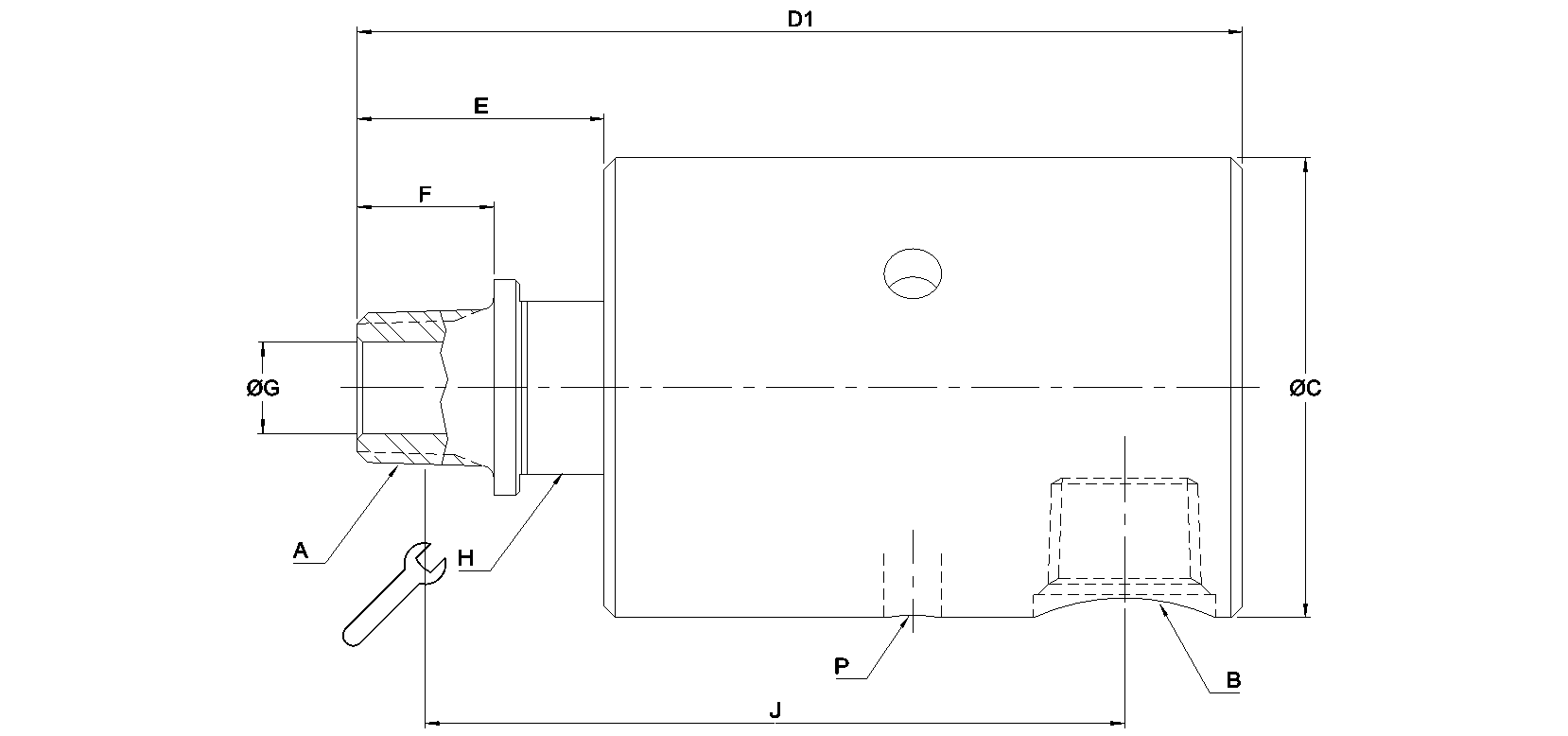

Dimensões

Selected dimensions for this product
A
G 3/8"-19 RH
B
3/8"-18 NPT
C
49 mm
D1
101 mm
E
26 mm
F
16 mm
G
10 mm
H
19 mm
J
70 mm
P
Non-Threaded

Condições de Funcionamento

Recommended operating limits for pressure and speed
Fluido
Água
Conexão de rotor
G 3/8"-19 RH
Conexão de mangueira
3/8"-18 NPT
Água Max. Caudal
12,5 l/min
Água Max. Pressão
10 bar
Água Max. Temperatura
93 °C
