SUPERSEDED by 57-000-094030
55-000-094030
- Operação em fluxo único e fluxo duplo
- União rotativa auto suportada
- Conexão radial na carcaça
- Selos mecânicos balanceados
- 3 orifícios de respiro
- Carcaça de liga de bronze forjado e rotor em INOX
- Opções especiais incluem respiros roscados, e projeto de baixo torque
- Combinação de selo: Grafite / Bronze para água; Grafite / Cerâmica para óleo térmico quente, água quente e vapor saturado; Carbeto de tungstênio / Cerâmica para condições severas como água de má qualidade
Dimensões
A
G 3/8"-19 RHG 3/8"-19 RH
B
3/8"-18 NPT3/8"-18 NPT
C
44,45 mm1,75 "
D1
98,1 mm3,862 "
D2
124,4 mm4,898 "
E
26,4 mm1,039 "
F
16 mm0,63 "
G
9,5 mm0,374 "
H
22 mm0,866 "
J
64,4 mm2,535 "
K
1/4"-18 NPT1/4"-18 NPT
M
18 mm0,709 "
N
36,7 mm1,445 "
O
NPT 1/4"-18 RHNPT 1/4"-18 RH
P
Non-ThreadedNon-Threaded
R
106,2 mm4,181 "
S
13 mm0,512 "
S2
6,35 mm0,25 "
S3
BrazedBrazed

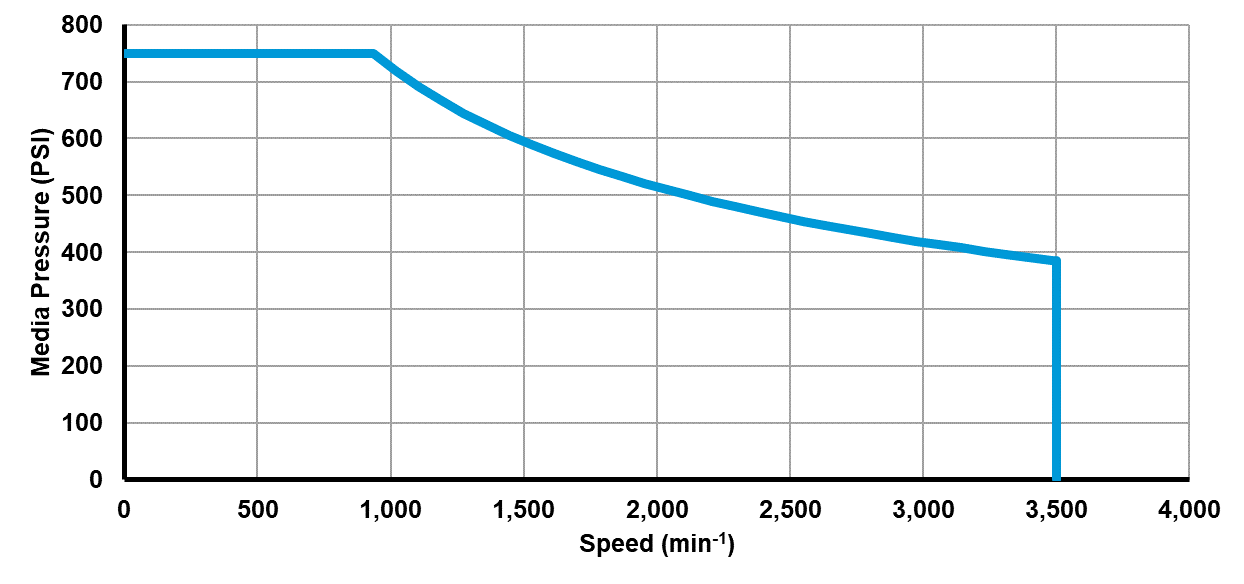

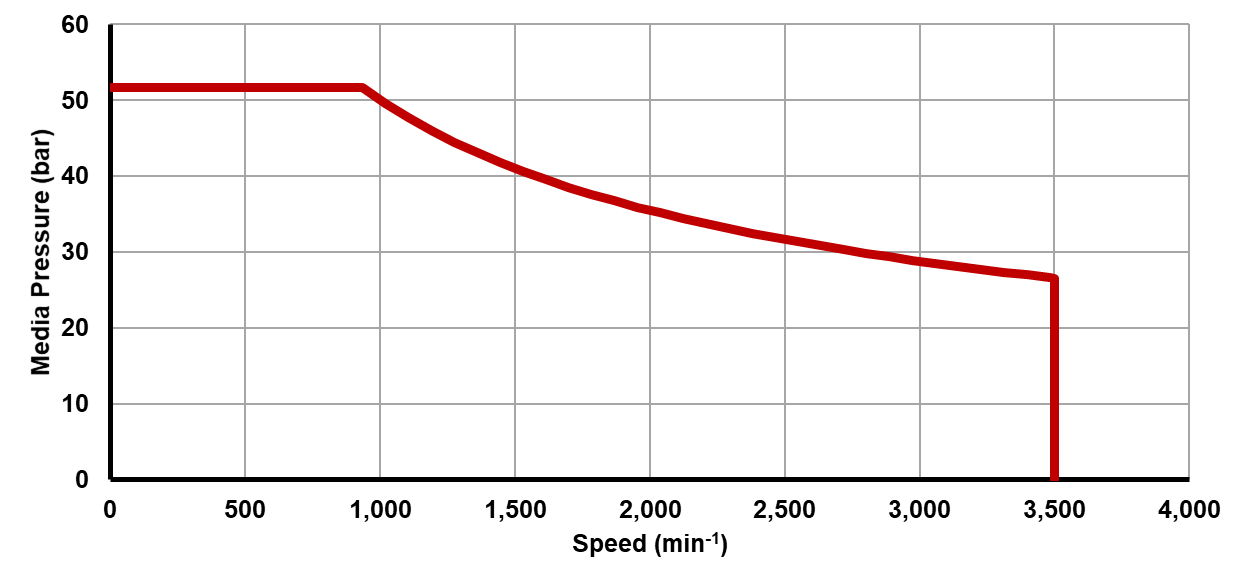

Condições de Funcionamento
Fluido
Óleo quente, Vapor, ÁguaÓleo quente, Vapor, Água
Conexão de rotor
G 3/8"-19 RH G 3/8"-19 RH
Conexão de mangueira
3/8"-18 NPT 3/8"-18 NPT
Óleo quente Max. Caudal
12,5 l/min3,3 GPM
Óleo quente Max. Pressão
6,9 bar100 psi
Óleo quente Max. Temperatura
121 °C250 °F
Vapor Max. Caudal
51,9 l/min13,7 GPM
Vapor Max. Pressão
1 bar15 psi
Vapor Max. Temperatura
121 °C250 °F
Água Max. Caudal
12,5 l/min3,3 GPM
Água Max. Pressão
51,7 bar750 psi
Água Max. Temperatura
121 °C250 °F
